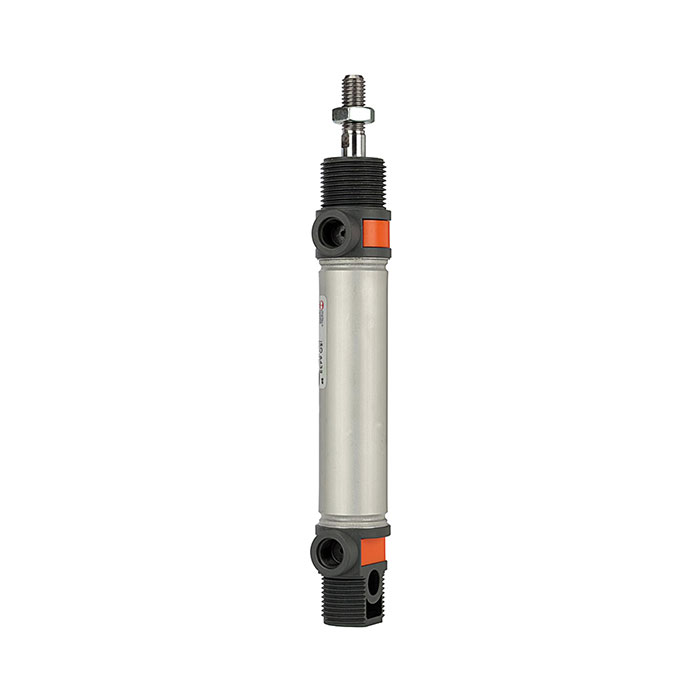

RIEGLER Rundzylinder TP doppeltwirkend, Magnet, Kolben-Ø 16, Hub 100, M5
Typennummer: 8.DM.16100
RIEGLER & Co. KG in Bad Urach ist ein angesehenes Unternehmen, das für seine innovativen Ansätze, erstklassige Produktqualität und engagierte Kundenbetreuung geschätzt wird. Seit mehr als 80 Jahren hat sich dieses Familienunternehmen zu einem führenden Anbieter von Komponenten für Druckluft- und Pneumatik sowie individuellen Systemlösungen entwickelt.
Round cylinder TP (ISO 6432) double-acting, Piston Ø 16, Stroke 100, M5, Working pressure max. 10 bar, Temp. -10 °C to 60 °C
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 60 °C |
| Serie | Serie TP |
| Arbeitsdruck max. | 10 bar |
| Rohr | Alu-Legierung, eloxiert |
| Deckel | Technopolymer |
| Aufbau | Verbindung: Alu-Rohr / Endkappen gebördelt |
| Boden | Technopolymer |
| Führungsbuchse | Technopolymer |
| Kolbenstangendichtung | PU |
| Kolbendichtung | PU |
| Kolben-Ø | 16 mm |
| Funktion | doppeltwirkend |
| Ansprechdruck min. | 0.6 bar |
| Hub | 100 mm |
| Kolbenstangen AG | M6 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | M5 |
| Kolbenstange | Edelstahl 1.4301 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.0035 |
| Ausnahme | 6a |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | C 45 Pb |
| Klassenname | PLUS |
| Magnet | mit Magnet |
| Norm | nach ISO 6432 |
| Dämpfung | ohne einstellbare Dämpfung |
| Gewinde Kolbenstange | Außengewinde an der Kolbenstange |
