RIEGLER Kurzhubzylinder »ACQ« doppeltwirkend, Kolben-Ø 80, Hub 20, G 3/8
Typennummer: 12.DMI.80020
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Kurzhubzylinder »ACQ« doppeltwirkend für Automatisierungstechnik, max. 10 bar, G 3/8 – Typ 12.DMI.80020
Das RIEGLER Kurzhubzylinder »ACQ« doppeltwirkend, Kolben-Ø 80, Hub 20, G 3/8 bietet kompakte pneumatische Antriebslösungen für beengte Einbauräume. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 1 bar bis 10 bar. Der Temperaturbereich erstreckt sich zwischen -20 °C und 70 °C. Anschlussgewinde G 3/8 – passend für gängige Industriestandards. Mit Kolben-Ø 80 mm, Hub 20 mm, Kolbenstange Stahl, hartverchromt – für leistungsstarke lineare Antriebslösungen. Platzsparende Bauform für beengte Einbauräume.
Einsatzbereich
Typische Anwendungsgebiete: Kompaktanlagen, Sondermaschinenbau und Handling-Systeme.
| Temperaturbereich min. | -20 °C |
| Temperaturbereich max. | 70 °C |
| Dichtmaterial | NBR |
| Serie | Serie ACQ |
| Arbeitsdruck min. | 1 bar |
| Arbeitsdruck max. | 10 bar |
| Rohr | Aluminium |
| Kolben-Ø | 80 mm |
| Bauform | 3 |
| Funktion | doppeltwirkend |
| Hub | 20 mm |
| Kolbenstangen-Ø | 25 mm |
| Kolbenstangen IG | M16x2,0 |
| Anschluss | G 3/8 |
| Kolbenstange | Stahl, hartverchromt |
| Kolben | Aluminium |
| Klassenname | EASY |
| Magnet | mit Magnet |
| Dämpfung | ohne einstellbare Dämpfung |
| Gewinde Kolbenstange | Innengewinde an der Kolbenstange |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[115528] RIEGLER Sensor »CS1« Kurzhubzylinder »ACQ«/»ASQ«, REED-Sensor 2-Draht](/web/image/product.template/200287/image_128/%5B115528%5D%20RIEGLER%20Sensor%20%C2%BBCS1%C2%AB%20Kurzhubzylinder%20%C2%BBACQ%C2%AB-%C2%BBASQ%C2%AB%2C%20REED-Sensor%202-Draht?unique=1794f8c)
|
Typennummer: 235.101 |
9,20 € | |
![[115529] RIEGLER Sensor »CS1« Kurzhubzyl.»ACQ«/»ASQ« HALL-Sensor 3-Draht, NO NPN](/web/image/product.template/200288/image_128/%5B115529%5D%20RIEGLER%20Sensor%20%C2%BBCS1%C2%AB%20Kurzhubzyl.%C2%BBACQ%C2%AB-%C2%BBASQ%C2%AB%20HALL-Sensor%203-Draht%2C%20NO%20NPN?unique=9753c5a)
|
Typennummer: 235.102 |
21,13 € | |
![[115530] RIEGLER Sensor »CS1« Kurzhubzyl. »ACQ«/»ASQ«, HALL-Sensor 3-Draht, 3m](/web/image/product.template/200289/image_128/%5B115530%5D%20RIEGLER%20Sensor%20%C2%BBCS1%C2%AB%20Kurzhubzyl.%20%C2%BBACQ%C2%AB-%C2%BBASQ%C2%AB%2C%20HALL-Sensor%203-Draht%2C%203m?unique=505339e)
|
Typennummer: 235.103 |
18,77 € | |
![[115531] RIEGLER Sensor »CS1« Kurzhubzyl.»ACQ«/»ASQ« HALL-Sensor 3-Draht, NO PNP](/web/image/product.template/200290/image_128/%5B115531%5D%20RIEGLER%20Sensor%20%C2%BBCS1%C2%AB%20Kurzhubzyl.%C2%BBACQ%C2%AB-%C2%BBASQ%C2%AB%20HALL-Sensor%203-Draht%2C%20NO%20PNP?unique=f9a3600)
|
Typennummer: 235.104 |
21,13 € | |
![[115532] RIEGLER Sensor »CS1« Kurzhubzylinder »ACQ«/»ASQ«, HALL-Sensor 3-Draht](/web/image/product.template/200291/image_128/%5B115532%5D%20RIEGLER%20Sensor%20%C2%BBCS1%C2%AB%20Kurzhubzylinder%20%C2%BBACQ%C2%AB-%C2%BBASQ%C2%AB%2C%20HALL-Sensor%203-Draht?unique=94a4ed9)
|
Typennummer: 235.105 |
18,77 € | |

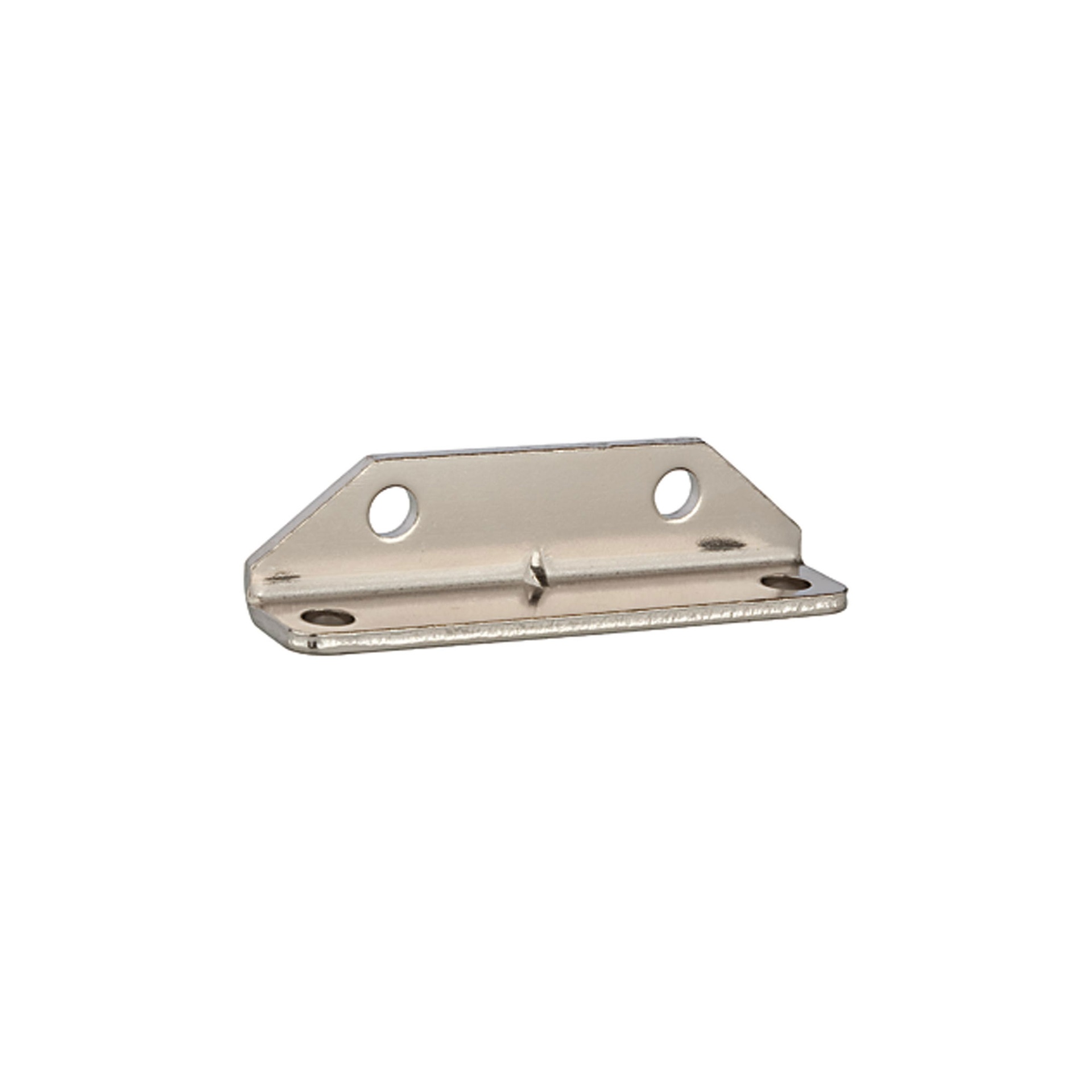

![[115874] RIEGLER Fußbefestigung »LB« für Kurzhubzylinder »ACQ«/»ASQ«, Kolben-Ø 80](/web/image/product.template/200607/image_128/%5B115874%5D%20RIEGLER%20Fu%C3%9Fbefestigung%20%C2%BBLB%C2%AB%20f%C3%BCr%20Kurzhubzylinder%20%C2%BBACQ%C2%AB-%C2%BBASQ%C2%AB%2C%20Kolben-%C3%98%2080?unique=9cd3b02)
|
Typennummer: 437.508 |
7,27 € | |

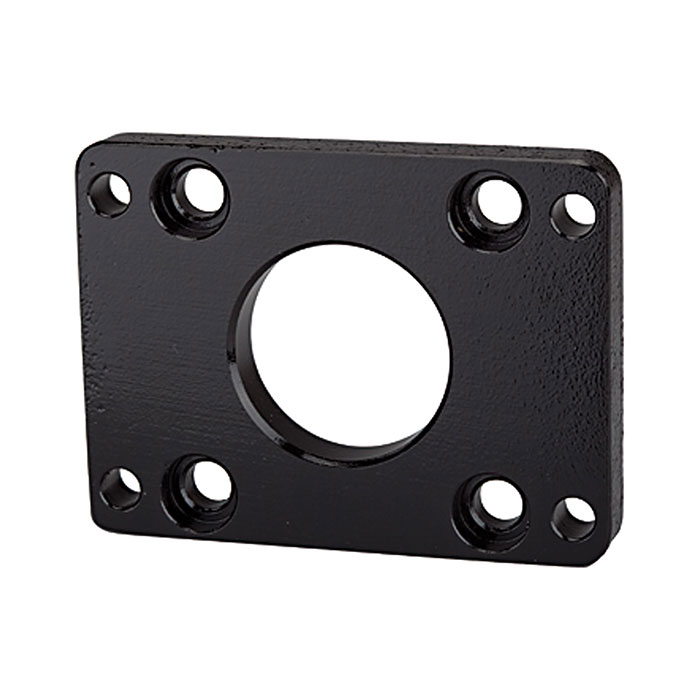

![[115884] RIEGLER Flanschbefestigung »FA« für Kurzhubzyl. »ACQ«/»ASQ«, Kolben-Ø 80](/web/image/product.template/200617/image_128/%5B115884%5D%20RIEGLER%20Flanschbefestigung%20%C2%BBFA%C2%AB%20f%C3%BCr%20Kurzhubzyl.%20%C2%BBACQ%C2%AB-%C2%BBASQ%C2%AB%2C%20Kolben-%C3%98%2080?unique=d0c2859)
|
Typennummer: 437.518 |
13,77 € | |

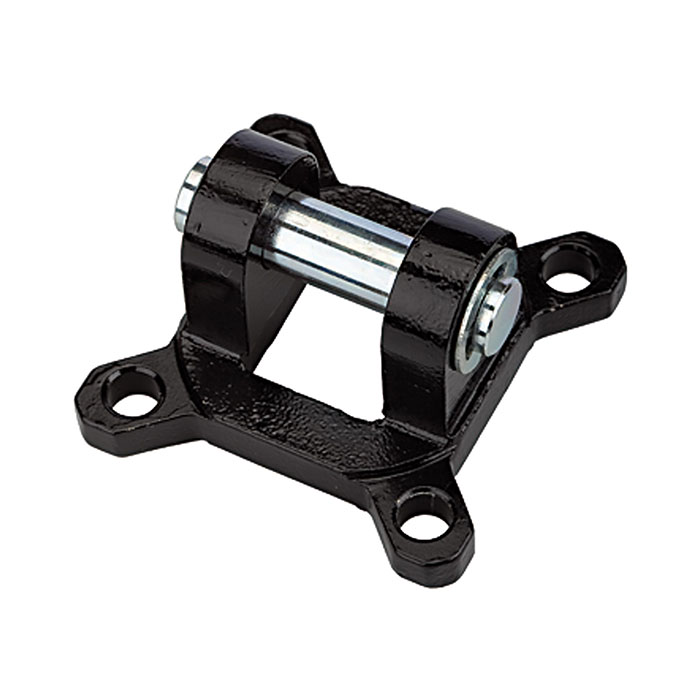

![[115894] RIEGLER Schwenkgabelbefestigung »CB« Kurzhubzyl. »ACQ«/»ASQ«, Kolben-Ø 80](/web/image/product.template/200627/image_128/%5B115894%5D%20RIEGLER%20Schwenkgabelbefestigung%20%C2%BBCB%C2%AB%20Kurzhubzyl.%20%C2%BBACQ%C2%AB-%C2%BBASQ%C2%AB%2C%20Kolben-%C3%98%2080?unique=a12a4ab)
|
