RIEGLER Kugelhahn mit integriertem Schmutzfänger, Messing vern., G 1/2
Typennummer: 322.04
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Kugelhahn mit integriertem Schmutzfänger aus Messing vernickelt (CW617N) – Typ 322.04
Das RIEGLER Kugelhahn mit integriertem Schmutzfänger, Messing vern., G 1/2 öffnet oder sperrt den Mediendurchfluss mit einer Vierteldrehung – voller Durchgang bei minimalem Druckverlust. Das Gehäuse besteht aus Messing vernickelt (CW617N). Die Betriebstemperatur liegt zwischen -20 °C und 100 °C. Anschlussgewinde G 1/2 (G-Gewinde nach DIN EN ISO 228-1) – passend für gängige Industriestandards. Einfache Bedienung mit minimalem Druckverlust.
Einsatzbereich
Typische Anwendungsgebiete: Druckluft-, Wasser-, Gas- und Industrieleitungen.
| Gehäuse | Messing vernickelt (CW617N) |
| Kugel | Messing verchromt (CW617N) |
| Kugeldichtung | PTFE |
| Spindelabdichtung | NBR / FKM |
| Handhebel | Stahl verzinkt, mit Kunststoffüberzug |
| Betriebstemperatur min. | -20 °C |
| Betriebstemperatur max. | 100 °C |
| Siebeinsatz | Edelstahl, Maschenweite 0,5 mm |
| Gewinde | G 1/2 |
| DN | 12 |
| SW 1 | 25 mm |
| SW 2 | 24 mm |
| PN | 30 bar |
| Gewindenorm | G-Gewinde nach DIN EN ISO 228-1 |
| A (mm) | 100 |
| B (mm) | 44.2 |
| D (mm) | 31 |
| L | 50.7 mm |
| E (mm) | 11 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | keine |
| Gewindematerial | Messing vernickelt (CW617N) |
| Klassenname | PLUS |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[133556] RIEGLER Kugelhahn mit integriertem Schmutzfänger, Messing vern., G 1](/web/image/product.template/202924/image_128/%5B133556%5D%20RIEGLER%20Kugelhahn%20mit%20integriertem%20Schmutzf%C3%A4nger%2C%20Messing%20vern.%2C%20G%201?unique=41eabe5)
|
Typennummer: 322.06 |
36,90 € | |
![[133558] RIEGLER Kugelhahn mit integriertem Schmutzfänger, Messing vern., G 1 1/2](/web/image/product.template/202926/image_128/%5B133558%5D%20RIEGLER%20Kugelhahn%20mit%20integriertem%20Schmutzf%C3%A4nger%2C%20Messing%20vern.%2C%20G%201%201-2?unique=697d9e9)
|
Typennummer: 322.08 |
96,01 € | |
![[133557] RIEGLER Kugelhahn mit integriertem Schmutzfänger, Messing vern., G 1 1/4](/web/image/product.template/202925/image_128/%5B133557%5D%20RIEGLER%20Kugelhahn%20mit%20integriertem%20Schmutzf%C3%A4nger%2C%20Messing%20vern.%2C%20G%201%201-4?unique=8f1f4a5)
|
Typennummer: 322.07 |
68,89 € | |
![[133559] RIEGLER Kugelhahn mit integriertem Schmutzfänger, Messing vern., G 2](/web/image/product.template/202927/image_128/%5B133559%5D%20RIEGLER%20Kugelhahn%20mit%20integriertem%20Schmutzf%C3%A4nger%2C%20Messing%20vern.%2C%20G%202?unique=b9e34ee)
|
Typennummer: 322.09 |
152,24 € | |
![[133555] RIEGLER Kugelhahn mit integriertem Schmutzfänger, Messing vern., G 3/4](/web/image/product.template/202923/image_128/%5B133555%5D%20RIEGLER%20Kugelhahn%20mit%20integriertem%20Schmutzf%C3%A4nger%2C%20Messing%20vern.%2C%20G%203-4?unique=e774465)
|
Typennummer: 322.05 |
26,37 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|

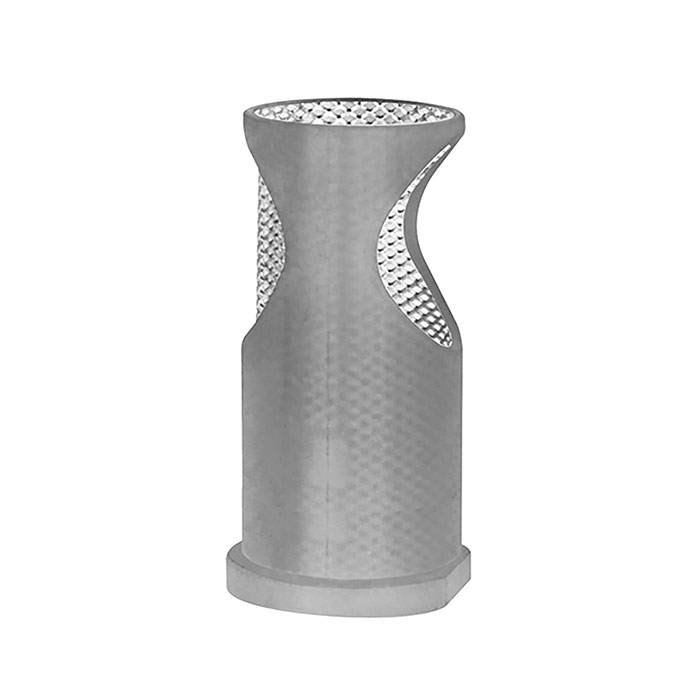

![[135886] RIEGLER Ersatzsieb 0,5 mm für KH mit integr. Schmutzfänger, G 1/2](/web/image/product.template/206239/image_128/%5B135886%5D%20RIEGLER%20Ersatzsieb%200%2C5%20mm%20f%C3%BCr%20KH%20mit%20integr.%20Schmutzf%C3%A4nger%2C%20G%201-2?unique=85fd65b)
|
Typennummer: 322.04-SIEB |
2,53 € | |
