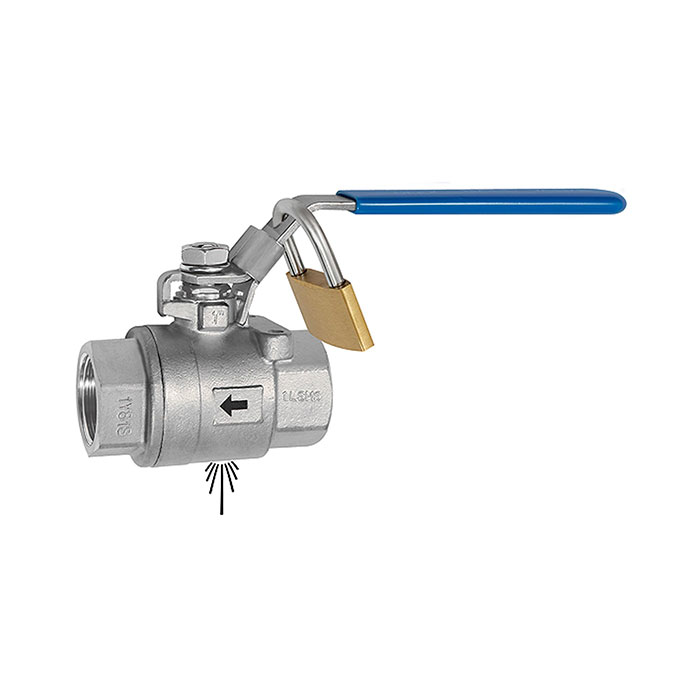

RIEGLER ES-Sicherheitskugelhahn abschließbar, Entlüft.bohrung M5, G 1/4
Typennummer: 3396.02
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER ES-Sicherheitskugelhahn abschließbar aus Edelstahl 1.4408, für Industrieanlagen – Typ 3396.02
Das RIEGLER ES-Sicherheitskugelhahn abschließbar, Entlüft.bohrung M5, G 1/4 öffnet oder sperrt den Mediendurchfluss mit einer Vierteldrehung – voller Durchgang bei minimalem Druckverlust. Das Gehäuse besteht aus Edelstahl 1.4408. Ausgelegt für einen maximalen Betriebsdruck von 17 bar. Die Betriebstemperatur liegt zwischen -20 °C und 160 °C. Anschlussgewinde G 1/4 (G-Gewinde nach DIN EN ISO 228-1) – passend für gängige Industriestandards. Einfache Bedienung mit minimalem Druckverlust.
Einsatzbereich
Typische Anwendungsgebiete: Druckluft-, Wasser-, Gas- und Industrieleitungen.
| Gehäuse | Edelstahl 1.4408 |
| Betriebsdruck max. | 17 bar |
| Kugel | Edelstahl 1.4408 |
| Kugeldichtung | PTFE + PFA |
| Spindelabdichtung | PTFE |
| Handhebel | Edelstahl 1.4301, mit Kunststoffüberzug |
| Betriebstemperatur min. | -20 °C |
| Betriebstemperatur max. | 160 °C |
| Gewinde | G 1/4 |
| DN | 8 |
| Gewindenorm | G-Gewinde nach DIN EN ISO 228-1 |
| Entlüftungsbohrung | M5 |
| Hinweis | Die Artikelbilder können vom Originalteil abweichen |
| A (mm) | 103.9 |
| B (mm) | 50 |
| L | 54.4 mm |
| C Ø | 11.5 mm |
| Themenshop | SAFETY |
| Klassenname | EDELSTAHL |
| Bohrungsdurchmesser Vorhängeschloss | ca. 7,8 mm |
