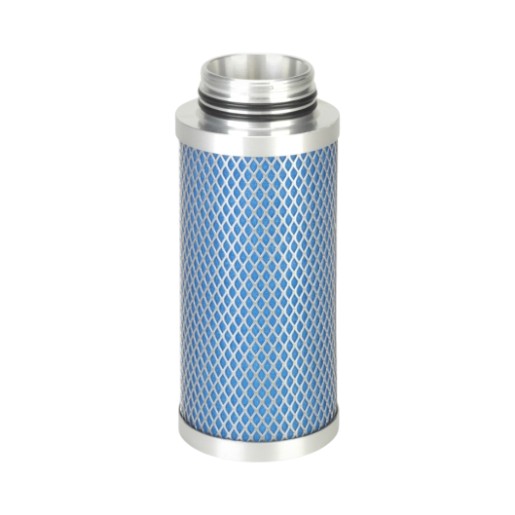

Donaldson filter element, FF 05/25 ultrapleat

UltraPleat® Koaleszenzfilter – Hocheffiziente Druckluftfiltration für maximale Abscheideleistung

Das Donaldson Filterelement FF 05/25 ultrapleat ist ein leistungsstarker Koaleszenzfilter und Druckluftfilter mit innovativer UltraPleat® Technologie. Dieses Ersatzfilterelement dient zur zuverlässigen Abscheidung von Öl- und Wasseraerosolen sowie Feststoffpartikeln aus Druckluft und technischen Gasen. Durch das plissierte, dreidimensionale Mikrofaservlies aus beschichteten Borosilikat-Glasfasern erzielt dieser Druckluftfilter höchste Abscheideleistungen bei gleichzeitig minimalem Differenzdruck – die wirtschaftliche Lösung für die industrielle Druckluftaufbereitung, wenn Effizienz und Druckluftreinheit nach ISO 8573-1 im Vordergrund stehen.

Leistungsdaten & Filtrationseigenschaften

• Filtrationstyp: Koaleszenz- und Partikelfilter mit UltraPleat® Technologie – optimale Lösung für die industrielle Druckluftaufbereitung.
• Nenndurchfluss: 270 m³/h bei 7 bar Betriebsdruck – passend für Ihre Druckluftanlage.
• Abscheideleistung: 99 % Ölabscheidegrad (bei 8 bar absolut, 10 mg/m³ Eintrittskonzentration). Restölgehalt ≤ 0,03 mg/m³ bei 3 mg/m³ Eintritt.
• Partikelabscheidung: 99,999 % bei 0,01 µm Partikeldurchmesser – für höchste Druckluftqualität.
• Energieeffizienz: Plissierte Filteroberfläche für minimalen Druckverlust und geringere Energiekosten in Ihrer Druckluftversorgung.
• Validierte Qualität: Geprüft nach ISO 12500-1 (Ölabscheidung) und ISO 12500-3 (Partikelabscheidung) – zuverlässiges Erreichen der Druckluftklassen nach ISO 8573-1.

Hochwertiger Aufbau des Elements

• UltraPleat® Filtermedium: Plissiertes 3D-Mikrofaservlies aus Borosilikat-Glasfasern – größtmögliche Filterfläche bei geringstem Druckverlust.
• Robuste Stützstruktur: Innen- und Außenstützmäntel aus Edelstahl (1.4301/304) schützen das Filtermedium zuverlässig gegen Druckstöße.
• Effiziente Drainage: Fixierter Koaleszenzmantel aus Polyestervlies für dauerhaft stabile Struktur und exzellente Flüssigkeitsableitung.
• Hochwertige Materialien: Aluminium-Endkappen und Edelstahl-Stützmäntel für optimalen Korrosionsschutz und lange Standzeit.
• Zuverlässige Abdichtung: NBR-O-Ringe (silikon- und trennmittelfrei) für leckagefreien Sitz im Filtergehäuse.

Systemkompatibilität

• Passend für: Dieses Donaldson Filterelement ist speziell konzipiert als Ersatzfilter für Donaldson Druckluftfilter-Gehäuse der Baureihen AG, SG und HD (Baugröße 05/25). Einfacher Austausch – passgenaue Filterpatrone für Ihre bestehende Anlage.

Typische Anwendungsgebiete

• Zentrale Druckluftaufbereitung: Vorfilter zum Schutz von Kälte- und Adsorptionstrocknern in industriellen Druckluftanlagen.
• Endstellen-Filtration: Endstufen-Druckluftfilter für Steuerungs-, Instrumenten- und Prozessluft.
• Adsorptionstrockner / Aktivkohleadsorber: Partikelfilter zur Rückhaltung von Adsorbensabrieb.
• Automobilindustrie: Druckluftaufbereitung für Lackier- und Beschichtungsanwendungen.
• Elektronikfertigung: Hochreine Druckluft für Leiterplatten- und Halbleiterproduktion.
