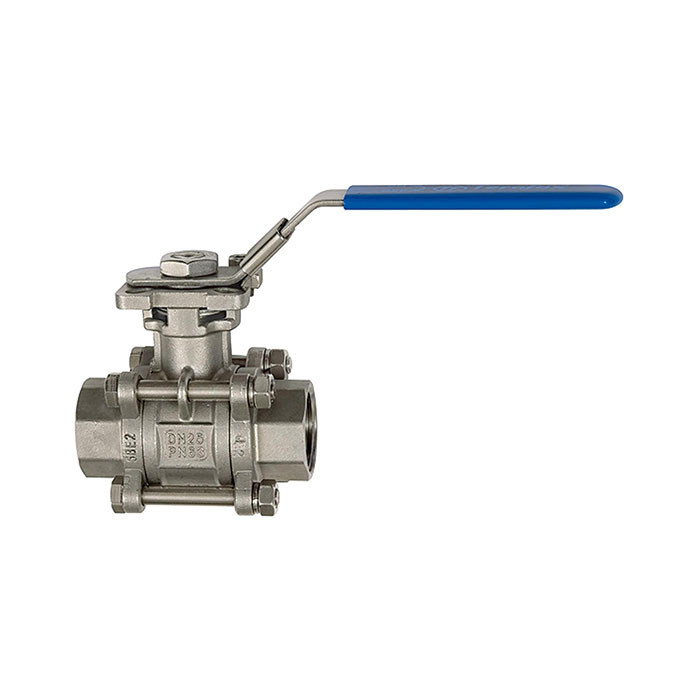

RIEGLER Edelstahlkugelhahn, 3-teilig, Baulänge nach DIN 3202-M3, G 3/4
Typennummer: 3390.04
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Edelstahlkugelhahn aus Edelstahl 1.4408, für Industrieanlagen, G 3/4 – Typ 3390.04
Das RIEGLER Edelstahlkugelhahn, 3-teilig, Baulänge nach DIN 3202-M3, G 3/4 öffnet oder sperrt den Mediendurchfluss mit einer Vierteldrehung – voller Durchgang bei minimalem Druckverlust. Das Gehäuse besteht aus Edelstahl 1.4408. Die Betriebstemperatur liegt zwischen -20 °C und 180 °C. Anschlussgewinde G 3/4 (G-Gewinde nach DIN EN ISO 228-1, Anflanschplatte ISO 5211) – passend für gängige Industriestandards. Einfache Bedienung mit minimalem Druckverlust.
Einsatzbereich
Typische Anwendungsgebiete: Druckluft-, Wasser-, Gas- und Industrieleitungen.
| Gehäuse | Edelstahl 1.4408 |
| Kugel | Edelstahl 1.4401 |
| Kugeldichtung | PTFE (15% glasfaserverstärkt) |
| Spindelabdichtung | PTFE |
| Handhebel | Edelstahl 1.4301, mit Kunststoffüberzug |
| Betriebstemperatur min. | -20 °C |
| Betriebstemperatur max. | 180 °C |
| Gewinde | G 3/4 |
| DN | 20 |
| PN | 63 bar |
| Gewindenorm | G-Gewinde nach DIN EN ISO 228-1, Anflanschplatte ISO 5211 |
| A (mm) | 125 |
| B (mm) | 81.5 |
| L | 80 mm |
| C Ø | 20 mm |
| ISO 5211 | F 03 / F 04 |
| Klassenname | EDELSTAHL |
| Bohrungsdurchmesser Vorhängeschloss | ca. 7,7 mm |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[135914] RIEGLER Edelstahlkugelhahn, 3-teilig, Baulänge nach DIN 3202-M3, G 1](/web/image/product.template/206267/image_128/%5B135914%5D%20RIEGLER%20Edelstahlkugelhahn%2C%203-teilig%2C%20Baul%C3%A4nge%20nach%20DIN%203202-M3%2C%20G%201?unique=97ee284)
|
Typennummer: 3390.05 |
64,97 € | |
![[135916] RIEGLER Edelstahlkugelhahn, 3-teilig, Baulänge nach DIN 3202-M3, G 1 1/2](/web/image/product.template/206269/image_128/%5B135916%5D%20RIEGLER%20Edelstahlkugelhahn%2C%203-teilig%2C%20Baul%C3%A4nge%20nach%20DIN%203202-M3%2C%20G%201%201-2?unique=661d06a)
|
Typennummer: 3390.07 |
111,92 € | |
![[135915] RIEGLER Edelstahlkugelhahn, 3-teilig, Baulänge nach DIN 3202-M3, G 1 1/4](/web/image/product.template/206268/image_128/%5B135915%5D%20RIEGLER%20Edelstahlkugelhahn%2C%203-teilig%2C%20Baul%C3%A4nge%20nach%20DIN%203202-M3%2C%20G%201%201-4?unique=cbc1aab)
|
Typennummer: 3390.06 |
85,74 € | |
![[135912] RIEGLER Edelstahlkugelhahn, 3-teilig, Baulänge nach DIN 3202-M3, G 1/2](/web/image/product.template/206265/image_128/%5B135912%5D%20RIEGLER%20Edelstahlkugelhahn%2C%203-teilig%2C%20Baul%C3%A4nge%20nach%20DIN%203202-M3%2C%20G%201-2?unique=26bf6c3)
|
Typennummer: 3390.03 |
38,73 € | |
![[135910] RIEGLER Edelstahlkugelhahn, 3-teilig, Baulänge nach DIN 3202-M3, G 1/4](/web/image/product.template/206263/image_128/%5B135910%5D%20RIEGLER%20Edelstahlkugelhahn%2C%203-teilig%2C%20Baul%C3%A4nge%20nach%20DIN%203202-M3%2C%20G%201-4?unique=5661fc3)
|
Typennummer: 3390.01 |
30,42 € | |
![[135917] RIEGLER Edelstahlkugelhahn, 3-teilig, Baulänge nach DIN 3202-M3, G 2](/web/image/product.template/206270/image_128/%5B135917%5D%20RIEGLER%20Edelstahlkugelhahn%2C%203-teilig%2C%20Baul%C3%A4nge%20nach%20DIN%203202-M3%2C%20G%202?unique=f67d1ae)
|
Typennummer: 3390.08 |
160,75 € | |
![[135918] RIEGLER Edelstahlkugelhahn, 3-teilig, Baulänge nach DIN 3202-M3, G 2 1/2](/web/image/product.template/206271/image_128/%5B135918%5D%20RIEGLER%20Edelstahlkugelhahn%2C%203-teilig%2C%20Baul%C3%A4nge%20nach%20DIN%203202-M3%2C%20G%202%201-2?unique=08bc67d)
|
Typennummer: 3390.09 |
373,89 € | |

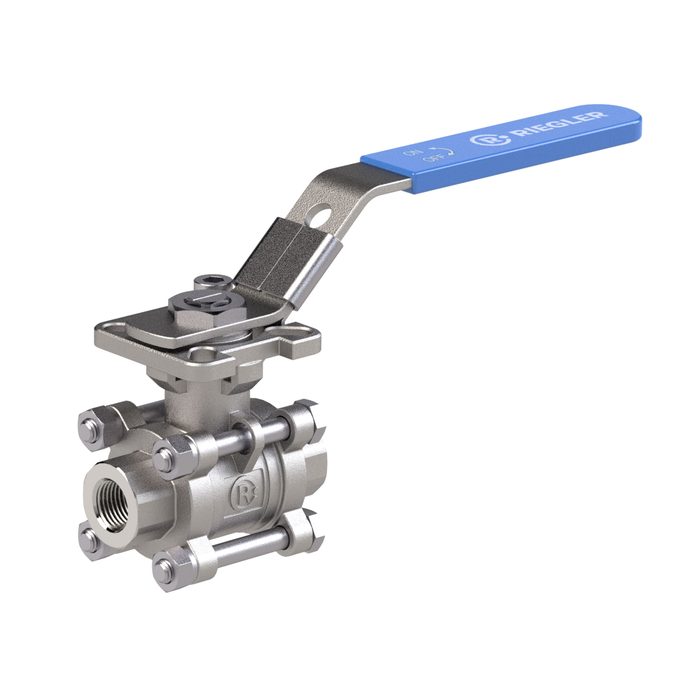

![[135919] RIEGLER Edelstahlkugelhahn, 3-teilig, Baulänge nach DIN 3202-M3, G 3](/web/image/product.template/206272/image_128/%5B135919%5D%20RIEGLER%20Edelstahlkugelhahn%2C%203-teilig%2C%20Baul%C3%A4nge%20nach%20DIN%203202-M3%2C%20G%203?unique=d950d9d)
|
Typennummer: 3390.10 |
507,45 € | |
![[135911] RIEGLER Edelstahlkugelhahn, 3-teilig, Baulänge nach DIN 3202-M3, G 3/8](/web/image/product.template/206264/image_128/%5B135911%5D%20RIEGLER%20Edelstahlkugelhahn%2C%203-teilig%2C%20Baul%C3%A4nge%20nach%20DIN%203202-M3%2C%20G%203-8?unique=6d644fc)
|
Typennummer: 3390.02 |
30,42 € | |
