RIEGLER Edelstahlkugelhahn, 3-teilig, Baulänge nach DIN 3202-M3, G 1 1/2
Typennummer: 3390.07
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Edelstahlkugelhahn aus Edelstahl 1.4408, für Industrieanlagen, G 1 1/2 – Typ 3390.07
Das RIEGLER Edelstahlkugelhahn, 3-teilig, Baulänge nach DIN 3202-M3, G 1 1/2 öffnet oder sperrt den Mediendurchfluss mit einer Vierteldrehung – voller Durchgang bei minimalem Druckverlust. Das Gehäuse besteht aus Edelstahl 1.4408. Die Betriebstemperatur liegt zwischen -20 °C und 180 °C. Anschlussgewinde G 1 1/2 (G-Gewinde nach DIN EN ISO 228-1, Anflanschplatte ISO 5211) – passend für gängige Industriestandards. Einfache Bedienung mit minimalem Druckverlust.
Einsatzbereich
Typische Anwendungsgebiete: Druckluft-, Wasser-, Gas- und Industrieleitungen.
| Gehäuse | Edelstahl 1.4408 |
| Kugel | Edelstahl 1.4401 |
| Kugeldichtung | PTFE (15% glasfaserverstärkt) |
| Spindelabdichtung | PTFE |
| Handhebel | Edelstahl 1.4301, mit Kunststoffüberzug |
| Betriebstemperatur min. | -20 °C |
| Betriebstemperatur max. | 180 °C |
| Gewinde | G 1 1/2 |
| DN | 40 |
| PN | 63 bar |
| Gewindenorm | G-Gewinde nach DIN EN ISO 228-1, Anflanschplatte ISO 5211 |
| A (mm) | 190 |
| B (mm) | 113.5 |
| L | 120 mm |
| C Ø | 38 mm |
| ISO 5211 | F 05 / F 07 |
| Klassenname | EDELSTAHL |
| Bohrungsdurchmesser Vorhängeschloss | ca. 7,7 mm |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|

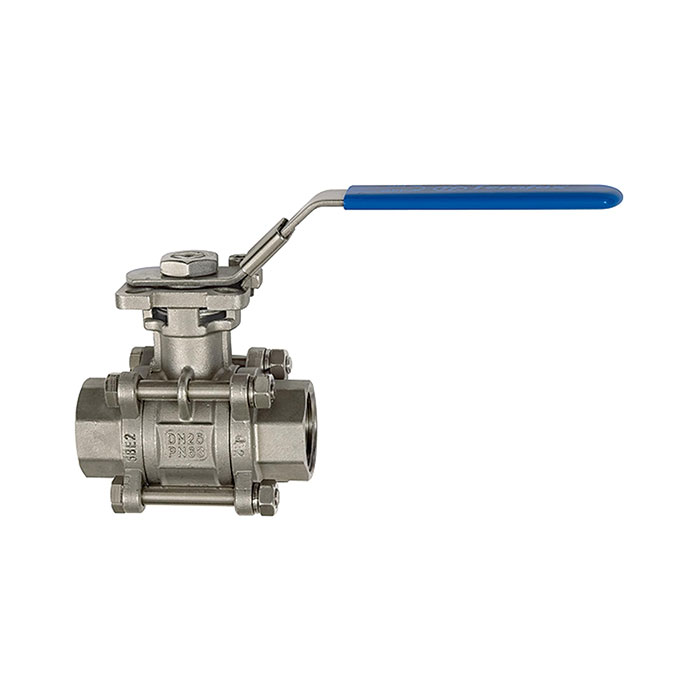

![[135914] RIEGLER Edelstahlkugelhahn, 3-teilig, Baulänge nach DIN 3202-M3, G 1](/web/image/product.template/206267/image_128/%5B135914%5D%20RIEGLER%20Edelstahlkugelhahn%2C%203-teilig%2C%20Baul%C3%A4nge%20nach%20DIN%203202-M3%2C%20G%201?unique=ef0a817)
|
