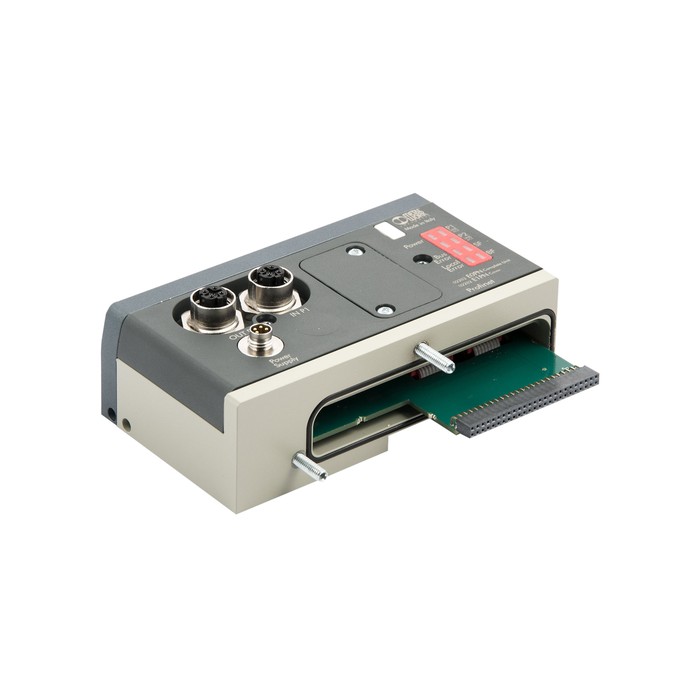

RIEGLER Elektrischer Feldbus-Anschluss EB 80, Profibus-DP
Typennummer: 02282E0PB
RIEGLER & Co. KG in Bad Urach ist ein angesehenes Unternehmen, das für seine innovativen Ansätze, erstklassige Produktqualität und engagierte Kundenbetreuung geschätzt wird. Seit mehr als 80 Jahren hat sich dieses Familienunternehmen zu einem führenden Anbieter von Komponenten für Druckluft- und Pneumatik sowie individuellen Systemlösungen entwickelt.
Elektrischer Feldbus-Anschluss für Ventilinsel EB 80, Profibus-DP
| Gehäuse | Technopolymer / Aluminium, lackiert |
| Dichtmaterial | NBR |
| Serie | EB 80 |
| Einschaltdauer | 1 |
| Leistungsaufnahme | max. 3,15 W |
| Schutzart | IP 65 |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Ausführung | Profibus-DP |
| REACH SVHC1 Stoff Name | Lead |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | Rohs compliant |
| REACH Info | contains SVHC substance |
| Klassenname | MAX |
| Betriebsspannung min. | 10.8 V DC |
| Betriebsspannung max. | 31.2 V DC |
| Versorgungsspannung | 12 -10 % bis 24 +30 % V DC |
| Max. zulässige Spannung | 32 V DC * |
| Stromaufnahme des Busmodules | Nennstrom Icc 180 mA bei 24 V DC |
| Maximale Anzahl der Knoten | 40 Ventilgrundpl.+je 16 dig. Ein-/Ausg.+je 4 an. Ein-/Ausg. |
| Wert eines Datenbits | 0 = nicht aktiv, 1 = aktiv |
| Maximale Anzahl der Eingangssignale für Temperaturen | 16 (zählen als analoger Eingang) |
| Anschluss Energieversorgung | M8 Stecker, 4-polig |
| Anschluss Feldbus | IN: M12 Stecker 5-pol. B-Kod./OUT: M12 Buchse 5-pol. B-Kod. |
| Adressierung | Hardware durch Drehschalter |
| Modultyp | E |
| Modulbezeichnung | Elektrischer Feldbus-Anschluss |
| Schutzmaßnahmen | Modul: Überlast, Verpolung | Ausgänge: Überlast, Kurzschluss |
| Diagnostik | Profibus-DP: LED+Software-Info, Ausgänge: LED+Statusbytes |
| Diagnose-Signale | SC, Spulendef., UV/OV, Modulkomm., Schaltzust., abw. Konfig. |
| Leistungsaufnahme ohne Ventilansteuerungen | 4 W für Modul "el. Anschl. -E" + 0,25 W je "Grundplatte -B" |
| Leistungsaufnahme je Ansteuerung, Einschalten (Speed Up) | 3 W für 15 ms |
| Max. Anzahl gleichzeitiger Ventilansteuerungen beim Einschalten | 38 (größere Anzahl mit "Zwischen-Modul-M" möglich) |
| Feldbus | in Übereinstimmung mit Spezifikation Profibus-DP DIN E 1924 |
| Maximale Anzahl der Ventilansteuerungen | 128 |
| Max. zul. Stromstärke für Ventilansteuerung, Dauerbetrieb | 4 A |
| Max. zul. Stromstärke für Ventilansteuerung, kurzzeitig | 6 A |
| Max. zul. Stromstärke für Bus-/Signalversorgung, Dauerbetrieb | 4 A |
| Max. zul. Stromstärke für Bus-/Signalversorgung, kurzzeitig | 6 A |
| Maximale Anzahl der digitalen Eingangssignale | 128 |
| Maximale Anzahl der digitalen Ausgangssignale | 128 |
| Maximale Anzahl der analogen Eingangssignale | 16 |
| Maximale Anzahl der analogen Ausgangssignale | 16 |
| Leistungsaufnahme je Ansteuerung, Halten (nach Speed Up) | 0.3 W |
