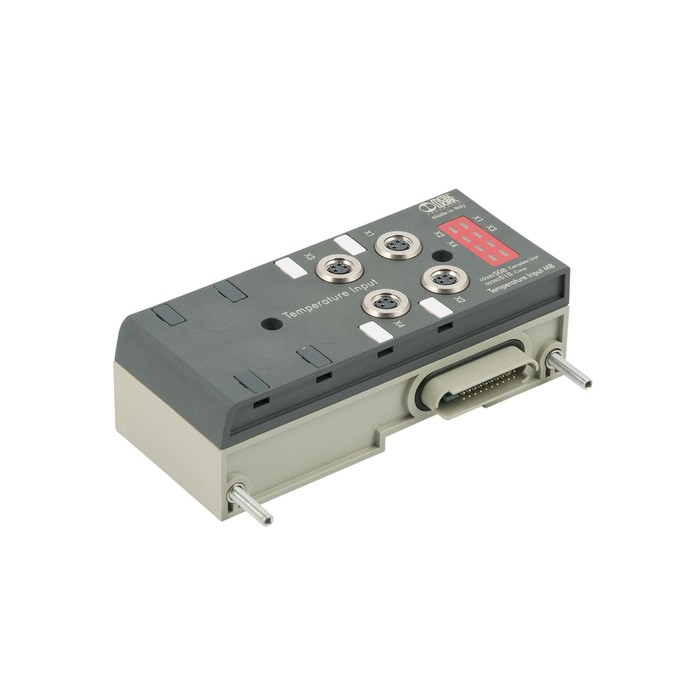

RIEGLER Signal-Modul EB 80, 4x M8 für Temperaturmessung
Typennummer: 02282S08
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Signal-Modul für Ventilinsel EB 80, 4x M8 analoge Eingänge für Temperaturmessung
| Gehäuse | Technopolymer |
| Dichtmaterial | NBR |
| Serie | EB 80 |
| Schutzart | IP 65 |
| Elektrischer Anschluss | 4x M8 Buchse, 4-polig |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Wiederholgenauigkeit | ±0,03 % (Umgebungstemperatur 25 °C) |
| Ausführung | 4x M8 Eingänge, analog für Temperaturmessung |
| REACH SVHC1 Stoff Name | Lead |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS compliant |
| REACH Info | contains SVHC substance |
| Klassenname | MAX |
| Betriebsspannung min. | 10.8 V DC |
| Betriebsspannung max. | 30 V DC |
| Versorgungsspannung | 12 -10 % bis 24 +25 % V DC |
| Max. zulässige Spannung | 30 V DC* |
| Modultyp | S |
| Modulbezeichnung | Signal-Modul |
| Betriebsspannung Sensoren | abhängig von der Versorgungsspannung |
| Schutzmaßnahmen | nicht nötig, 30V Versorgungsspannung v. Modul selbst erzeugt |
| Diagnostik | eine LED für jede Eingabe und Meldung an den Master |
| Digitale Konvertierungsauflösung | 15 bit + prefix |
| Sensortyp (RTD) Platin (-200 bis 850 °C) | Pt100, Pt200, Pt500, Pt1000 (TK = 0,00385 und TK = 0,00391) |
| Sensortyp (RTD) Nickel (-60 bis 180 °C) | Ni100, Ni120, Ni500, Ni1000 (TK = 0,00618) |
| Verbindungstyp (RTD) | 2-, 3- oder 4-Draht |
| Thermoelement-Typen (TC) | J, E, T, K, N, S, B, R |
| Kaltstellenkompensation für Thermoelemente, intern | mit internem elektrischem Sensor |
| Kaltstellenkompensation für Thermoelemente, extern | PT1000-Sensor (Anschluss am M8-Thermoelementstecker) |
| Max. Abweichung im Vergleich zur Umgebungstemperatur | ±0,5 % (TC) | ±0,06 % (RTD) |
| Max. Grundabweichung (Umgebung 25 °C) | TC ±0,4% | RTD 4-Dr. ±0,6°C (Aufl. 0,1) | ±0,2°C (Aufl. 0,01) |
| Adressbelegung | 2 Bytes für jeden Eingang - 8 Bytes pro Modul |
| Software-Linearisierung | RTD: Stückweise lineare Annäherung. TC: ITS-90-Skala. |
| Max. Länge des abgeschirmten Kabels für die Verbindung | < 30 m |
| Temperaturmessbereich min. | -200 °C |
| Temperaturmessbereich max. | 800 °C |
| Zykluszeit (Modul) | 240 ms |
