RIEGLER Wartungsstation SAFETY »FUTURA«, KH-AV-2-tlg.-WE, VA, BG 2, G 3/8
Typennummer: REDNR1121ES4408
EAN: 4047322246507
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Wartungsstation SAFETY »FUTURA« (Wartungseinheit) aus PA66 GF60, für die Druckluftaufbereitung – Typ FU 1402
Die RIEGLER Wartungsstation SAFETY »FUTURA«, KH-AV-2-tlg.-WE, VA, BG 2, G 3/8 vereint Filtration und Druckregelung in einer kompakten, anschlussfertigen Einheit. Das Gehäuse besteht aus PA66 GF60 mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 2,5 bar bis 8 bar bei einem Eingangsdruck von max. 16 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 50 °C. Anschluss G 3/8 – passend für gängige Industriestandards. Der Durchflusswert beträgt 3500 l/min. Die Filterfeinheit beträgt 5 µm. Geeignet für druckluft, neutrale Gase. Alle Komponenten sind aufeinander abgestimmt und wartungsfreundlich aufgebaut.
Einsatzbereich
Typische Anwendungsgebiete: FUTURA-Wartungsgeräte, Wartungseinheiten, FUTURA, Wartungsgeräte in Druckluft- und Pneumatikanlagen.
| Eingangsdruck min. | 2.5 bar |
| Eingangsdruck max. | 16 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 50 °C |
| Medium | Druckluft, neutrale Gase |
| Gehäuse | PA66 GF60 |
| Anschlussgewinde | Werkstoff Zink-Druckguss |
| Dichtmaterial | NBR |
| Membrane | NBR |
| Durchflusswertmessung | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 1 bar |
| Serie | FUTURA |
| Filterelement | Cellpor (PE) |
| Filterfeinheit | 5 µm |
| Gewinde | G 3/8 |
| Durchfluss 1 | 3500 l/min |
| Regelbereich max. | 8 bar |
| Kondensatablass | vollautomatisch |
| Manometeranzeige min. | 0 bar |
| Manometeranzeige max. | 10 bar |
| BG | 2 |
| A (mm) | 252 |
| B (mm) | 273 |
| C (mm) | 110 |
| Entlüftungsanschluss | Schalldämpfer (Kugelhahn) |
| Themenshop | SAFETY |
| Klassenname | MAX |
| Regelbereich min. | 2.5 bar |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|

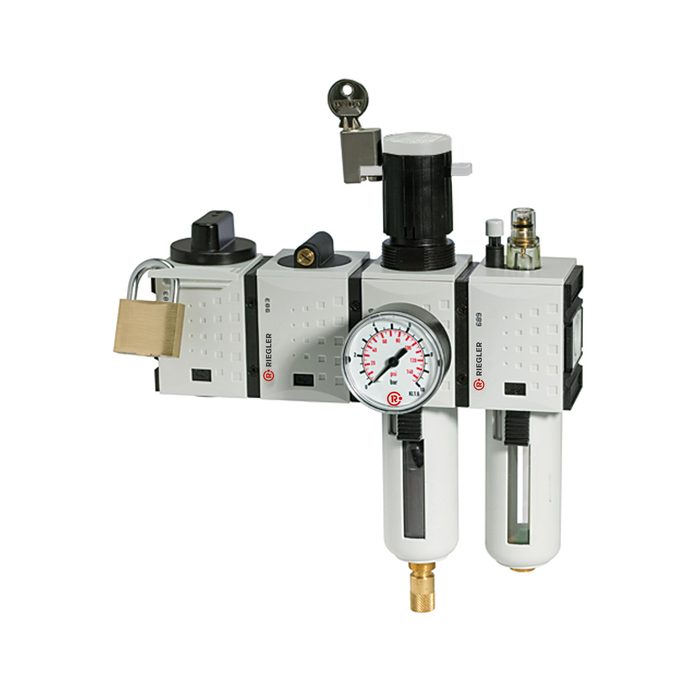

![[100263] RIEGLER Wartungsstation SAFETY »FUTURA«, KH-AV-2-tlg.-WE, HA, BG 2, G 3/8](/web/image/product.template/123310/image_128/%5B100263%5D%20RIEGLER%20Wartungsstation%20SAFETY%20%C2%BBFUTURA%C2%AB%2C%20KH-AV-2-tlg.-WE%2C%20HA%2C%20BG%202%2C%20G%203-8?unique=8b8c99c)
|
