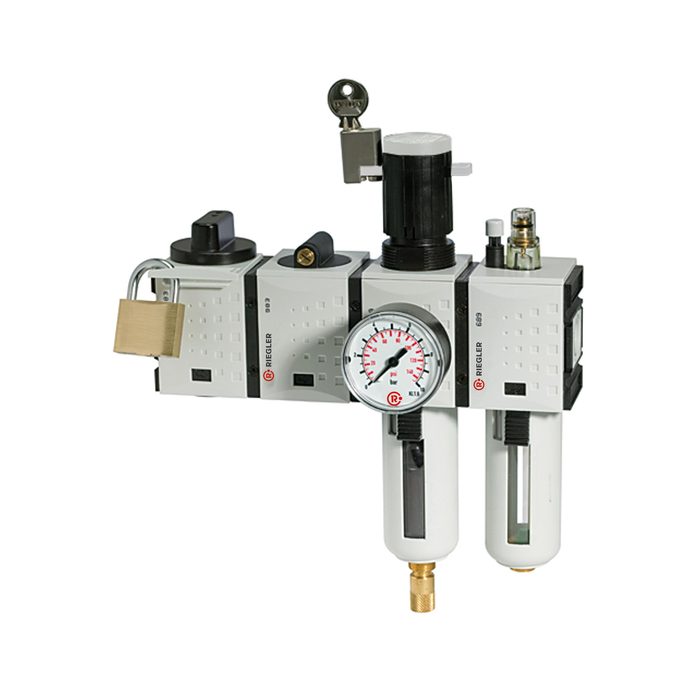

RIEGLER Wartungsstation SAFETY »FUTURA«, KH-AV-2-tlg.-WE, VA, BG 4, G 1
Typennummer: REDNR2112ES4408
EAN: 4047322246538
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Wartungsstation SAFETY »FUTURA« (Wartungseinheit) aus PA66 GF60, für die Druckluftaufbereitung – Typ FU 1405
Die RIEGLER Wartungsstation SAFETY »FUTURA«, KH-AV-2-tlg.-WE, VA, BG 4, G 1 vereint Filtration und Druckregelung in einer kompakten, anschlussfertigen Einheit. Das Gehäuse besteht aus PA66 GF60 mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 2,5 bar bis 8 bar bei einem Eingangsdruck von max. 16 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 50 °C. Anschluss G 1 – passend für gängige Industriestandards. Der Durchflusswert beträgt 10000 l/min. Die Filterfeinheit beträgt 5 µm. Geeignet für druckluft, neutrale Gase. Alle Komponenten sind aufeinander abgestimmt und wartungsfreundlich aufgebaut.
Einsatzbereich
Typische Anwendungsgebiete: FUTURA-Wartungsgeräte, Wartungseinheiten, FUTURA, Wartungsgeräte in Druckluft- und Pneumatikanlagen.
| Eingangsdruck min. | 2.5 bar |
| Eingangsdruck max. | 16 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 50 °C |
| Medium | Druckluft, neutrale Gase |
| Gehäuse | PA66 GF60 |
| Anschlussgewinde | Werkstoff Zink-Druckguss |
| Dichtmaterial | NBR |
| Membrane | NBR |
| Eigenluftverbrauch max. | 1,5 l/min (abhängig vom Sekundärdruck) |
| Durchflusswertmessung | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 1 bar |
| Serie | FUTURA |
| Filterelement | Cellpor (PE) |
| Filterfeinheit | 5 µm |
| Gewinde | G 1 |
| Durchfluss 1 | 10000 l/min |
| Regelbereich max. | 8 bar |
| Kondensatablass | vollautomatisch |
| Manometeranzeige min. | 0 bar |
| Manometeranzeige max. | 10 bar |
| BG | 4 |
| A (mm) | 340 |
| B (mm) | 343 |
| C (mm) | 137 |
| Entlüftungsanschluss | Schalldämpfer (Kugelhahn) |
| Themenshop | SAFETY |
| Eigenluftverbrauch | Ja |
| Klassenname | MAX |
| Regelbereich min. | 2.5 bar |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100266] RIEGLER Wartungsstation SAFETY »FUTURA«, KH-AV-2-tlg.-WE, HA, BG 4, G 1](/web/image/product.template/123313/image_128/%5B100266%5D%20RIEGLER%20Wartungsstation%20SAFETY%20%C2%BBFUTURA%C2%AB%2C%20KH-AV-2-tlg.-WE%2C%20HA%2C%20BG%204%2C%20G%201?unique=8b8c99c)
|
Typennummer: FU 1305 |
521,91 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100037] RIEGLER Steckschloss für »FUTURA«, aus Messing vernickelt](/web/image/product.template/118199/image_128/%5B100037%5D%20RIEGLER%20Steckschloss%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20aus%20Messing%20vernickelt?unique=30dd3ec)
|
Typennummer: SS 32 |
41,76 € | |
![[100048] RIEGLER Befestigungswinkel inkl. 2 Schrauben, für »FUTURA«, BG 4](/web/image/product.template/118210/image_128/%5B100048%5D%20RIEGLER%20Befestigungswinkel%20inkl.%202%20Schrauben%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%204?unique=e3d55be)
|
Typennummer: H 854 |
12,30 € | |
![[100049] RIEGLER Wandkonsole inkl. 2 Schrauben und O-Ring, für »FUTURA«, BG 4](/web/image/product.template/118211/image_128/%5B100049%5D%20RIEGLER%20Wandkonsole%20inkl.%202%20Schrauben%20und%20O-Ring%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%204?unique=1b9b86e)
|
Typennummer: WK 103 |
5,85 € | |
![[100140] RIEGLER Polycarbonatbehälter inkl. Schutzkorb, »FUTURA«, BG 4, Ablass: HA](/web/image/product.template/123204/image_128/%5B100140%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%20inkl.%20Schutzkorb%2C%20%C2%BBFUTURA%C2%AB%2C%20BG%204%2C%20Ablass:%20HA?unique=05bc7b4)
|
Typennummer: BSF 34 |
11,46 € | |
![[100141] RIEGLER Metallbehälter inkl. Sichtrohr, für »FUTURA«, BG 4, Ablass: HA](/web/image/product.template/123205/image_128/%5B100141%5D%20RIEGLER%20Metallbeh%C3%A4lter%20inkl.%20Sichtrohr%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%204%2C%20Ablass:%20HA?unique=6d55c57)
|
Typennummer: MF 34 |
41,65 € | |
![[100143] RIEGLER Metallbehälter inkl. Sichtrohr, für »FUTURA«, BG 4, Ablass: VA](/web/image/product.template/123207/image_128/%5B100143%5D%20RIEGLER%20Metallbeh%C3%A4lter%20inkl.%20Sichtrohr%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%204%2C%20Ablass:%20VA?unique=c7111f6)
|
Typennummer: 848.012 ES FDA EAN: 4047322248648 |
74,79 € | |

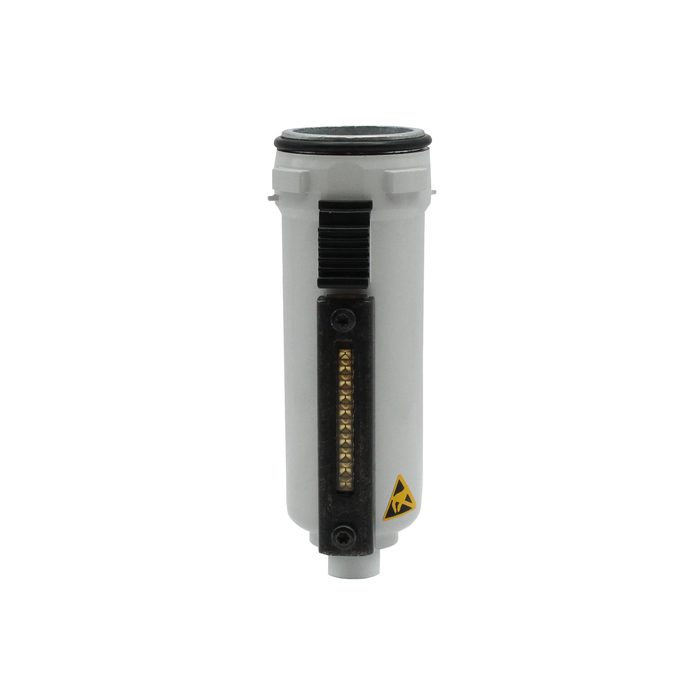

![[100218] RIEGLER Metallbehälter inkl. Sichtrohr, für Nebelöler »FUTURA«, BG 4](/web/image/product.template/123265/image_128/%5B100218%5D%20RIEGLER%20Metallbeh%C3%A4lter%20inkl.%20Sichtrohr%2C%20f%C3%BCr%20Nebel%C3%B6ler%20%C2%BBFUTURA%C2%AB%2C%20BG%204?unique=19c91d4)
|
Typennummer: ML 34 |
41,76 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100051] RIEGLER Dichtungssatz Druckregler, für »FUTURA«, BG 4, G 3/4 und G 1](/web/image/product.template/118213/image_128/%5B100051%5D%20RIEGLER%20Dichtungssatz%20Druckregler%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%204%2C%20G%203-4%20und%20G%201?unique=aa194f1)
|
Typennummer: 22.71110.4 |
18,89 € | |
![[100144] RIEGLER Filterelement 5 µm, Cellpor, für »FUTURA« und »multifix«, BG 4](/web/image/product.template/123337/image_128/%5B100144%5D%20RIEGLER%20Filterelement%205%20%C2%B5m%2C%20Cellpor%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%20und%20%C2%BBmultifix%C2%AB%2C%20BG%204?unique=dd036d0)
|
Typennummer: 6141.6.905 |
23,51 € | |

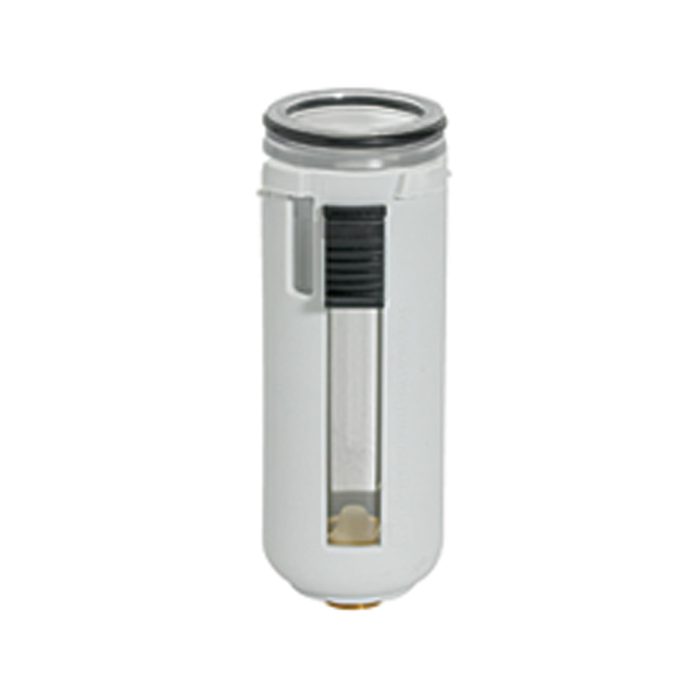

![[100217] RIEGLER Polycarbonatbehälter inkl. Schutzkorb, f. Nebelöler »FUTURA« BG 4](/web/image/product.template/123264/image_128/%5B100217%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%20inkl.%20Schutzkorb%2C%20f.%20Nebel%C3%B6ler%20%C2%BBFUTURA%C2%AB%20BG%204?unique=05bc7b4)
|
Typennummer: BSL 34 |
15,54 € | |
![[100142] RIEGLER Polycarbonatbehälter inkl. Schutzkorb, »FUTURA«, BG 4, Ablass: VA](/web/image/product.template/123206/image_128/%5B100142%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%20inkl.%20Schutzkorb%2C%20%C2%BBFUTURA%C2%AB%2C%20BG%204%2C%20Ablass:%20VA?unique=c7111f6)
|
Typennummer: 848.010 ES FDA EAN: 4047322248624 |
44,61 € | |
![[100214] RIEGLER Tropfaufsatz Polycarbonat für »FUTURA« und »FUTURA-mini« BG 0 - 4](/web/image/product.template/123261/image_128/%5B100214%5D%20RIEGLER%20Tropfaufsatz%20Polycarbonat%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%20und%20%C2%BBFUTURA-mini%C2%AB%20BG%200%20-%204?unique=8140372)
|
Typennummer: 901.7.990 |
6,38 € | |
![[100050] RIEGLER Verblockungsset inkl. 2 Schrauben und O-Ring, für »FUTURA«, BG 4](/web/image/product.template/118212/image_128/%5B100050%5D%20RIEGLER%20Verblockungsset%20inkl.%202%20Schrauben%20und%20O-Ring%2C%20f%C3%BCr%20%C2%BBFUTURA%C2%AB%2C%20BG%204?unique=a997453)
|
Typennummer: KP 300 |
4,18 € | |
