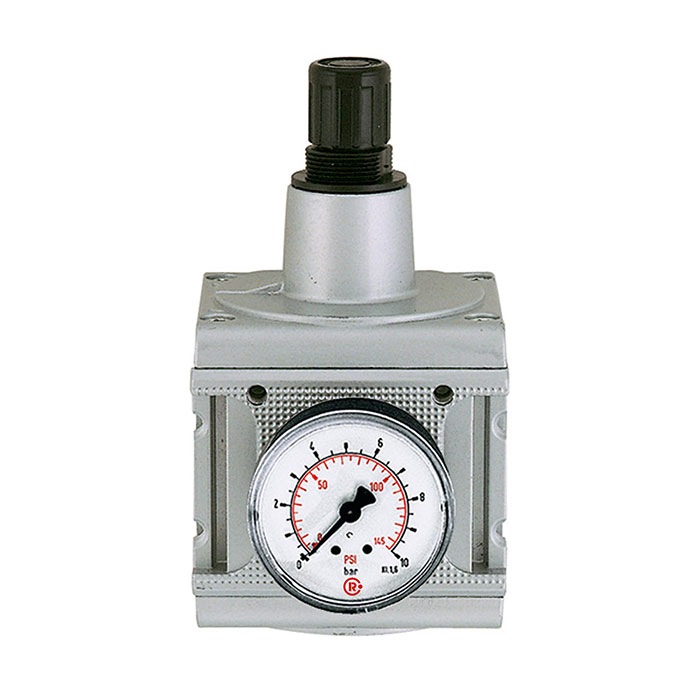

RIEGLER Druckregler »multifix«, inkl. Manometer, BG 5, G 1, 0,1 - 3 bar
Typennummer: R 55 - 3
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Druckregler »multifix« aus Aluminium, für Druckluftaufbereitung, 0.1 bar – Typ R 55 - 3
Das RIEGLER Druckregler »multifix«, inkl. Manometer, BG 5, G 1, 0,1 - 3 bar reduziert den Eingangsdruck präzise auf einen konstanten Arbeitsdruck und schützt nachgeschaltete Verbraucher vor Druckschwankungen. Das Gehäuse besteht aus Aluminium mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 0.1 bar bis 3 bar bei einem Eingangsdruck von max. 16 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 1 – passend für gängige Industriestandards. Der Durchflusswert beträgt 17500 l/min (bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 1 bar). Gleichmäßiger Arbeitsdruck für konstante Prozessqualität.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftaufbereitung, Maschinenversorgung und Prozesssteuerung.
| Eingangsdruck max. | 16 bar |
| Gehäuse | Aluminium |
| Dichtmaterial | NBR |
| Eigenluftverbrauch max. | 0,5 l/min (abhängig vom Sekundärdruck) |
| Durchflusswertmessung | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 1 bar |
| Serie | multifix |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 60 °C |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 60 °C |
| Federhaube | POM-Messing |
| Gewinde | G 1 |
| Durchfluss | 17500 l/min |
| Regelbereich min. | 0.1 bar |
| Regelbereich max. | 3 bar |
| DN | 25 |
| Manometeranzeige min. | 0 bar |
| Manometeranzeige max. | 4 bar |
| BG | 5 |
| A (mm) | 100 |
| B (mm) | 179.5 |
| C (mm) | 128 |
| D (mm) | 51.5 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6b-I, 6b-II, 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Eigenluftverbrauch | Ja |
| Klassenname | PLUS |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100345] RIEGLER Schalttafelmutter M30x1,5, »multifix-mini«/»multifix«, BG 0, BG 1](/web/image/product.template/139779/image_128/%5B100345%5D%20RIEGLER%20Schalttafelmutter%20M30x1%2C5%2C%20%C2%BBmultifix-mini%C2%AB-%C2%BBmultifix%C2%AB%2C%20BG%200%2C%20BG%201?unique=3d674fd)
|
Typennummer: R 11-55 |
1,63 € | |

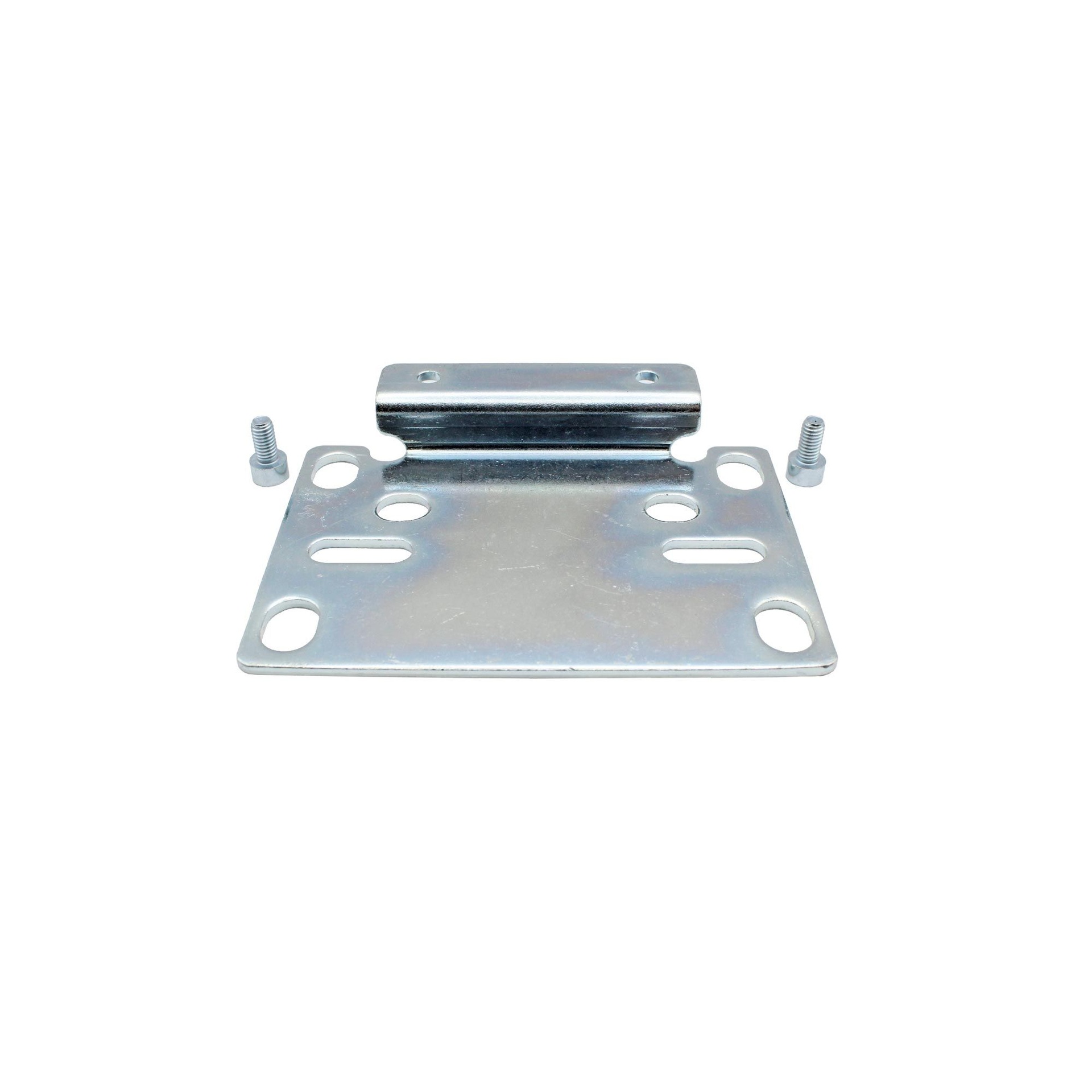

![[100445] RIEGLER Haltewinkel mit 2 Schrauben, für »multifix«, BG 5, G 1](/web/image/product.template/139879/image_128/%5B100445%5D%20RIEGLER%20Haltewinkel%20mit%202%20Schrauben%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20BG%205%2C%20G%201?unique=d9a3088)
|
Typennummer: ZW 55 |
13,53 € | |

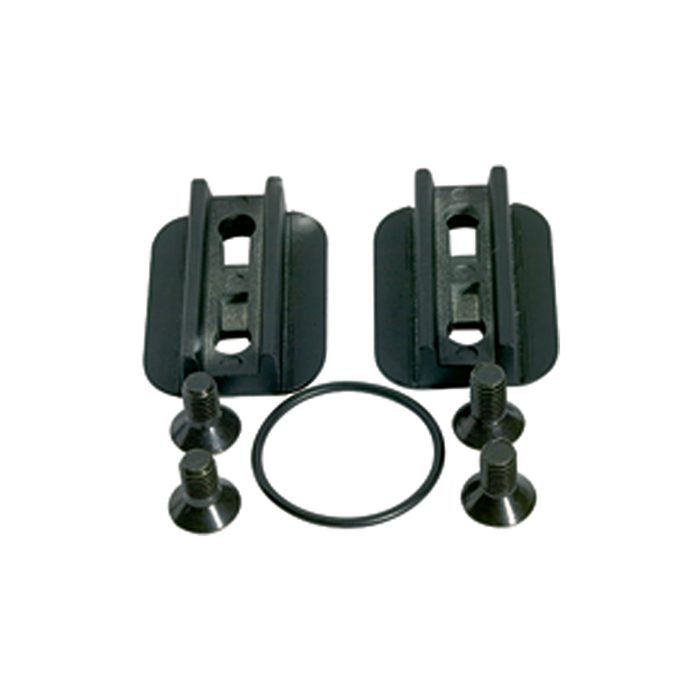

![[100446] RIEGLER Koppelpaket zur Verblockung mehrerer Komponenten, O-Ring, BG 5](/web/image/product.template/139880/image_128/%5B100446%5D%20RIEGLER%20Koppelpaket%20zur%20Verblockung%20mehrerer%20Komponenten%2C%20O-Ring%2C%20BG%205?unique=49baa0d)
|
Typennummer: KP 55 |
7,39 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|

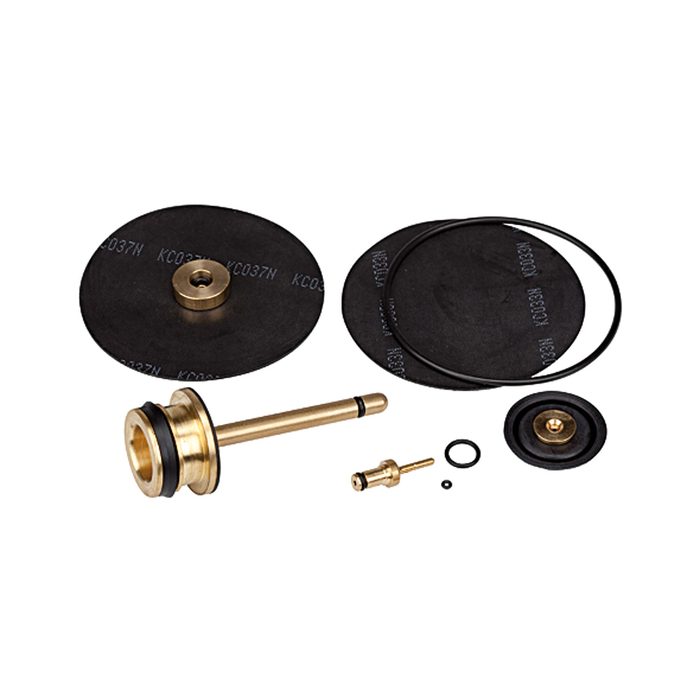

![[100447] RIEGLER Verschleißteilesatz inkl. Membrane, Ventilkegel und O-Ring 81x2](/web/image/product.template/139881/image_128/%5B100447%5D%20RIEGLER%20Verschlei%C3%9Fteilesatz%20inkl.%20Membrane%2C%20Ventilkegel%20und%20O-Ring%2081x2?unique=a727dcb)
|
Typennummer: 22.1855.4 |
85,44 € | |
