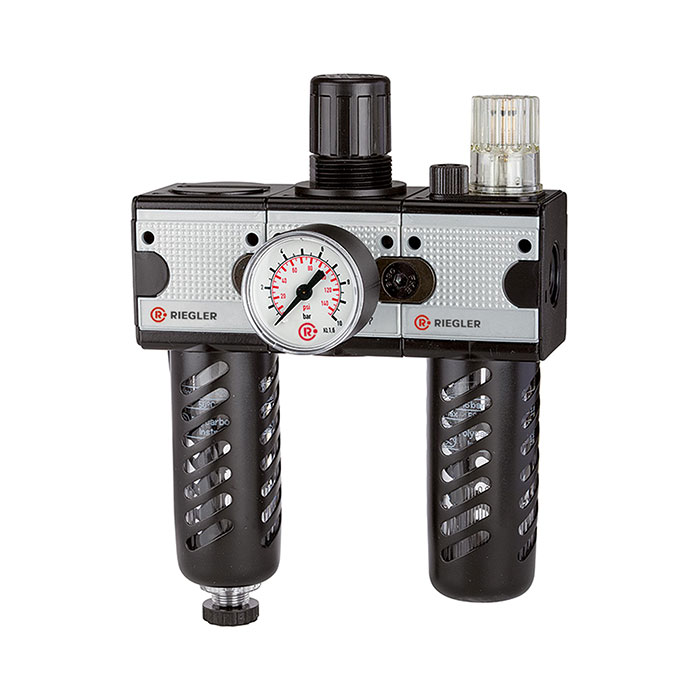

RIEGLER Wartungseinheit 3-tlg. »multifix«, PC-Beh., Schutzkorb, BG3, G3/4
Typennummer: FRL 34 S
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Wartungseinheit 3-tlg. »multifix« aus Zink-Druckguss, für Druckluftaufbereitung – Typ FRL 34 S
Das RIEGLER Wartungseinheit 3-tlg. »multifix«, PC-Beh., Schutzkorb, BG3, G3/4 kombiniert Druckluftfilter, Regler und Öler in einer kompakten Wartungseinheit. Das Gehäuse besteht aus Zink-Druckguss mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 0.5 bar bis 10 bar bei einem Eingangsdruck von max. 16 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 3/4 – passend für gängige Industriestandards. Der Durchflusswert beträgt 5800 l/min (bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 1 bar). Filterfeinheit 5 µm, Behälter aus Polycarbonatbehälter mit Schutzkorb. Alles-in-einem-Lösung für aufbereitete, saubere Druckluft.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftversorgung von Produktionsanlagen und Pneumatik-Verbrauchern.
| Eingangsdruck max. | 16 bar |
| Gehäuse | Zink-Druckguss |
| Dichtmaterial | NBR |
| Durchflusswertmessung | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 1 bar |
| Serie | multifix |
| Behälter | Polycarbonatbehälter mit Schutzkorb |
| Filterfeinheit | 5 µm |
| Tropfaufsatz | PA |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 60 °C |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 60 °C |
| Federhaube | POM-Messing |
| Gewinde | G 3/4 |
| Durchfluss | 5800 l/min |
| Regelbereich min. | 0.5 bar |
| Regelbereich max. | 10 bar |
| Kondensatablass | halbautomatisch |
| DN | 25 |
| Manometeranzeige min. | 0 bar |
| Manometeranzeige max. | 16 bar |
| BG | 3 |
| A (mm) | 200.8 |
| B (mm) | 246.3 |
| C (mm) | 99 |
| D (mm) | 147.3 |
| Klassenname | PLUS |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100586] RIEGLER Wartungseinheit 3-tlg. »multifix«, PC-Beh., Schutzkorb, BG1, G1/4](/web/image/product.template/140021/image_128/%5B100586%5D%20RIEGLER%20Wartungseinheit%203-tlg.%20%C2%BBmultifix%C2%AB%2C%20PC-Beh.%2C%20Schutzkorb%2C%20BG1%2C%20G1-4?unique=772c7c4)
|
Typennummer: FRL 11 S |
116,29 € | |
![[100587] RIEGLER Wartungseinheit 3-tlg. »multifix«, PC-Beh., Schutzkorb, BG1, G3/8](/web/image/product.template/140022/image_128/%5B100587%5D%20RIEGLER%20Wartungseinheit%203-tlg.%20%C2%BBmultifix%C2%AB%2C%20PC-Beh.%2C%20Schutzkorb%2C%20BG1%2C%20G3-8?unique=ba8b44f)
|
Typennummer: FRL 12 S |
116,29 € | |
![[100588] RIEGLER Wartungseinheit 3-tlg. »multifix«, PC-Beh., Schutzkorb, BG3, G1/2](/web/image/product.template/140023/image_128/%5B100588%5D%20RIEGLER%20Wartungseinheit%203-tlg.%20%C2%BBmultifix%C2%AB%2C%20PC-Beh.%2C%20Schutzkorb%2C%20BG3%2C%20G1-2?unique=cb7df44)
|
Typennummer: FRL 33 S |
166,47 € | |

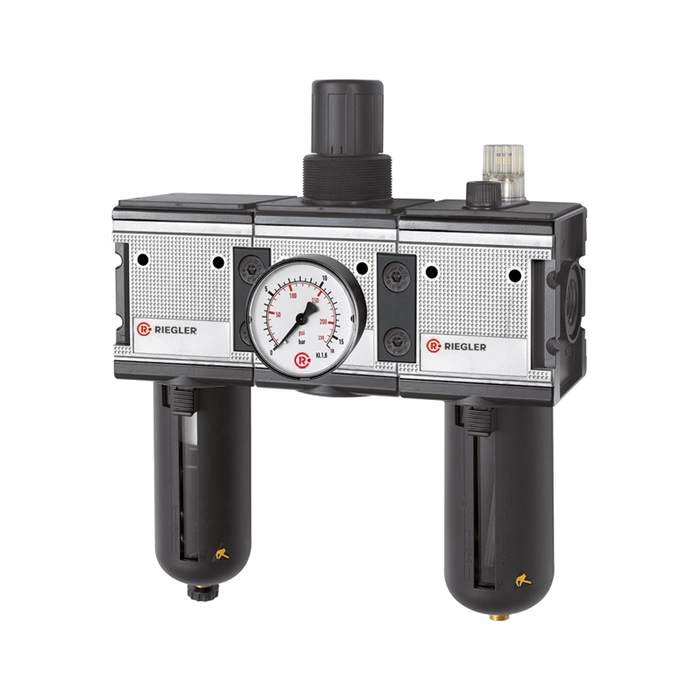

![[133128] RIEGLER Wartungseinheit 3-tlg. »multifix«, PC-Beh., Schutzkorb, BG 4, G 1](/web/image/product.template/202778/image_128/%5B133128%5D%20RIEGLER%20Wartungseinheit%203-tlg.%20%C2%BBmultifix%C2%AB%2C%20PC-Beh.%2C%20Schutzkorb%2C%20BG%204%2C%20G%201?unique=33c275c)
|
