RIEGLER Wartungsstation SAFETY »multifix«, KH-AV-DR, BG3, G 1/2, 2-10 bar
Typennummer: WS 1002
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Wartungsstation SAFETY »multifix« aus Zink-Druckguss, für Druckluftaufbereitung – Typ WS 1002
Das RIEGLER Wartungsstation SAFETY »multifix«, KH-AV-DR, BG3, G 1/2, 2-10 bar kombiniert Druckluftfilter, Regler und Öler in einer kompakten Wartungseinheit. Das Gehäuse besteht aus Zink-Druckguss mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 2 bar bis 10 bar bei einem Eingangsdruck von max. 16 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 60 °C. Anschlussgewinde G 1/2 – passend für gängige Industriestandards. Geeignet für Druckluft. Der Durchflusswert beträgt 4000 l/min (bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar). Filterfeinheit 5 µm. Alles-in-einem-Lösung für aufbereitete, saubere Druckluft.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftversorgung von Produktionsanlagen und Pneumatik-Verbrauchern.
| Eingangsdruck min. | 2 bar |
| Eingangsdruck max. | 16 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 60 °C |
| Medium | Druckluft |
| Gehäuse | Zink-Druckguss |
| Dichtmaterial | NBR |
| Membrane | NBR |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Serie | multifix |
| Filterelement | Cellpor (PE) |
| Filterfeinheit | 5 µm |
| Federhaube | POM |
| Gewinde | G 1/2 |
| Durchfluss | 4000 l/min |
| Regelbereich min. | 2 bar |
| Regelbereich max. | 10 bar |
| Manometeranzeige min. | 0 bar |
| Manometeranzeige max. | 16 bar |
| BG | 3 |
| A (mm) | 189 |
| B (mm) | 200.8 |
| C (mm) | 122 |
| Entlüftungsanschluss | Schalldämpfer (Kugelhahn) |
| Themenshop | SAFETY |
| Klassenname | PLUS |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100596] RIEGLER Wartungsstation SAFETY »multifix«, KH-AV-DR, BG1, G 1/4, 2-10 bar](/web/image/product.template/140031/image_128/%5B100596%5D%20RIEGLER%20Wartungsstation%20SAFETY%20%C2%BBmultifix%C2%AB%2C%20KH-AV-DR%2C%20BG1%2C%20G%201-4%2C%202-10%20bar?unique=773e335)
|
Typennummer: WS 1001 |
193,13 € | |

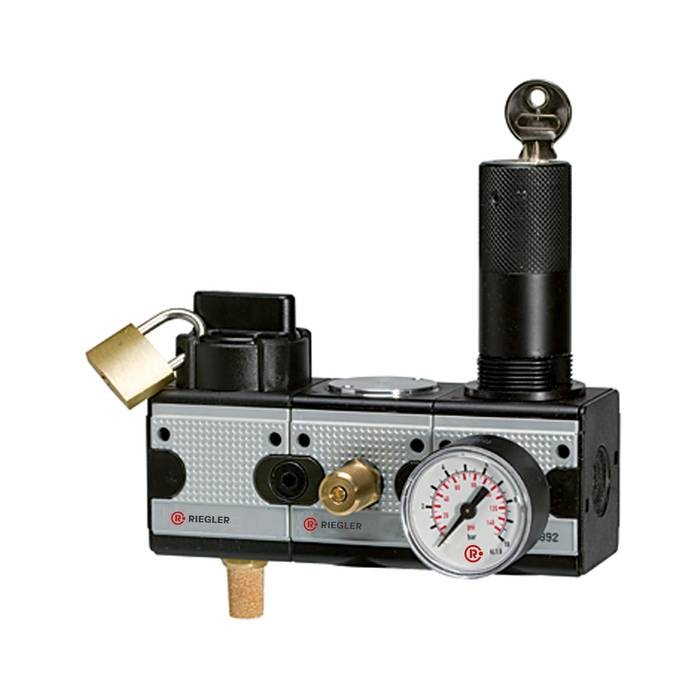

![[100598] RIEGLER Wartungsstation SAFETY »multifix«, KH-AV-DR, BG 5, G 1, 2-10 bar](/web/image/product.template/140033/image_128/%5B100598%5D%20RIEGLER%20Wartungsstation%20SAFETY%20%C2%BBmultifix%C2%AB%2C%20KH-AV-DR%2C%20BG%205%2C%20G%201%2C%202-10%20bar?unique=ea8c09a)
|
Typennummer: WS 1003 |
494,18 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|

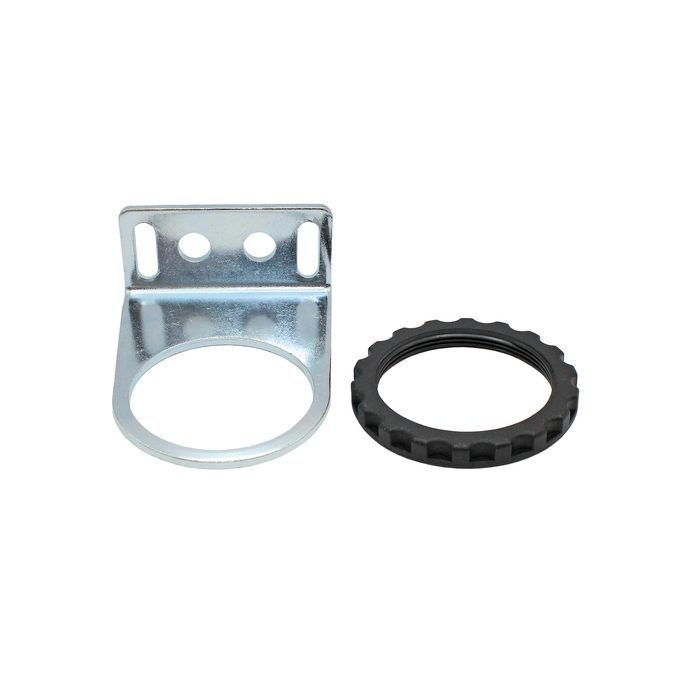

![[100439] RIEGLER Haltewinkel mit Mutter M50x1,5, f. »multifix«, BG 3, G 1/2, G 3/4](/web/image/product.template/139873/image_128/%5B100439%5D%20RIEGLER%20Haltewinkel%20mit%20Mutter%20M50x1%2C5%2C%20f.%20%C2%BBmultifix%C2%AB%2C%20BG%203%2C%20G%201-2%2C%20G%203-4?unique=54bd7e9)
|
Typennummer: MV 50 |
5,20 € | |

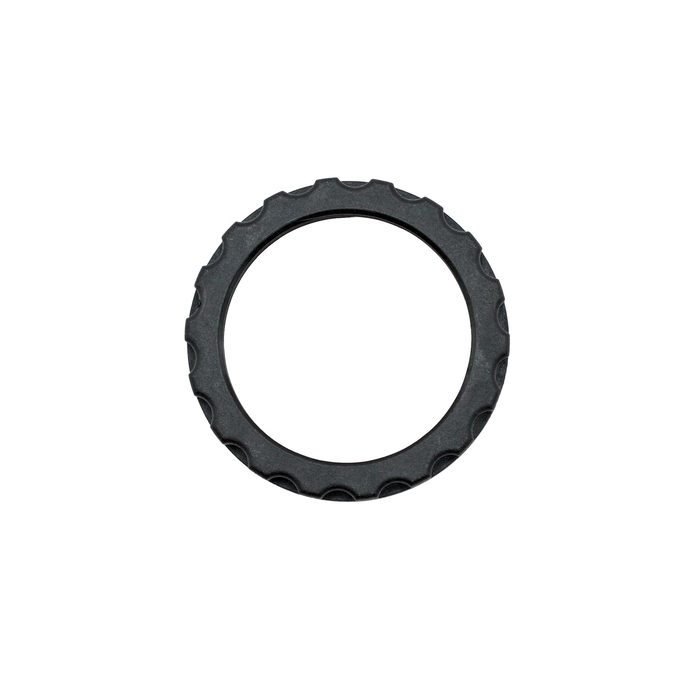

![[100440] RIEGLER Schalttafelmutter M50x1,5, für »multifix«, BG 3, G 1/2 und G 3/4](/web/image/product.template/139874/image_128/%5B100440%5D%20RIEGLER%20Schalttafelmutter%20M50x1%2C5%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20BG%203%2C%20G%201-2%20und%20G%203-4?unique=81726a4)
|
Typennummer: R 33-55 |
1,80 € | |

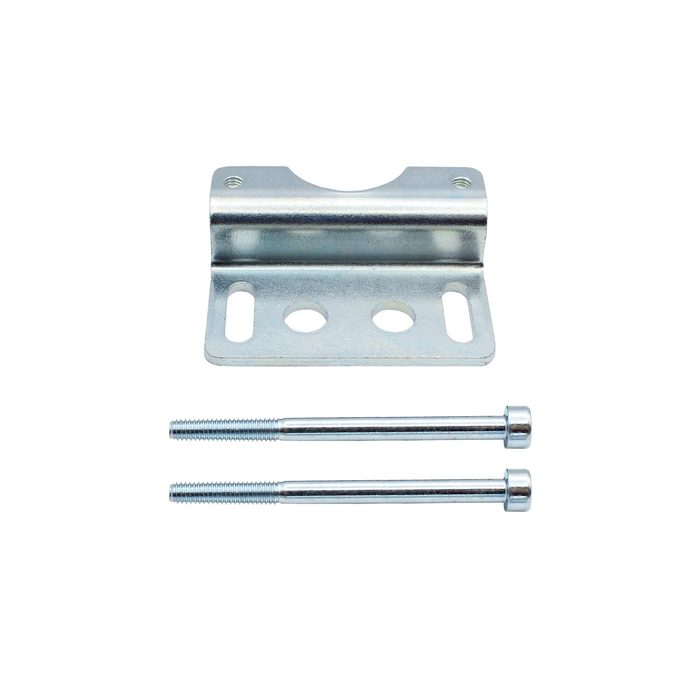

![[100441] RIEGLER Haltewinkel m. zwei Schrauben, für »multifix«, BG 3, G 1/2, G 3/4](/web/image/product.template/139875/image_128/%5B100441%5D%20RIEGLER%20Haltewinkel%20m.%20zwei%20Schrauben%2C%20f%C3%BCr%20%C2%BBmultifix%C2%AB%2C%20BG%203%2C%20G%201-2%2C%20G%203-4?unique=47ab865)
|
Typennummer: ZW 33 |
5,00 € | |

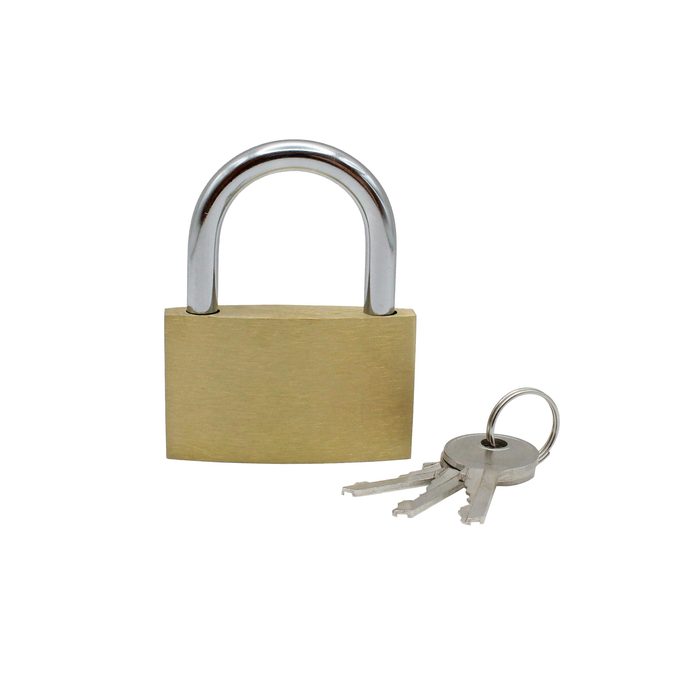

![[125520] RIEGLER Vorhängeschloss Messing 25 mm, Bügel-Ø 3,5 mm, inkl. 3 Schlüssel](/web/image/product.template/281048/image_128/%5B125520%5D%20RIEGLER%20Vorh%C3%A4ngeschloss%20Messing%2025%20mm%2C%20B%C3%BCgel-%C3%98%203%2C5%20mm%2C%20inkl.%203%20Schl%C3%BCssel?unique=14bc8f3)
|
Typennummer: VS 36 |
5,84 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|

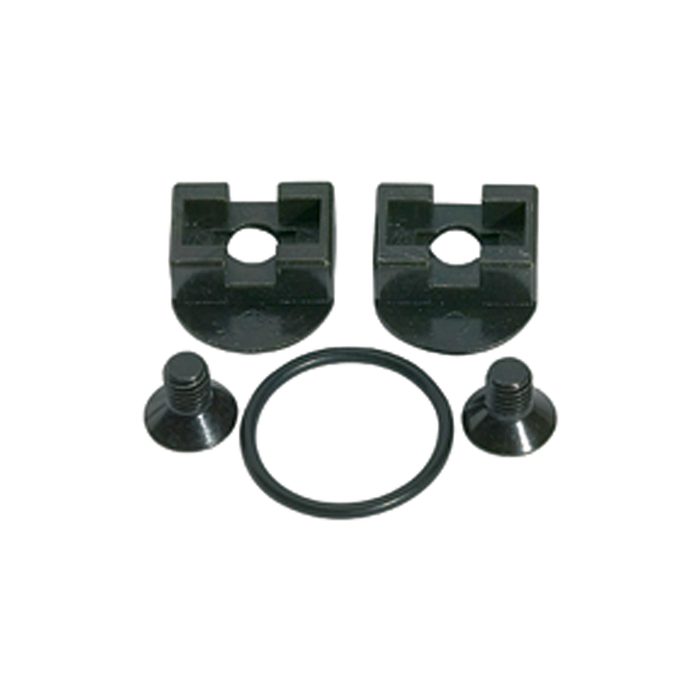

![[100442] RIEGLER Koppelpaket zur Verblockung mehrerer Komponenten, O-Ring, BG 3](/web/image/product.template/139876/image_128/%5B100442%5D%20RIEGLER%20Koppelpaket%20zur%20Verblockung%20mehrerer%20Komponenten%2C%20O-Ring%2C%20BG%203?unique=19ca732)
|
