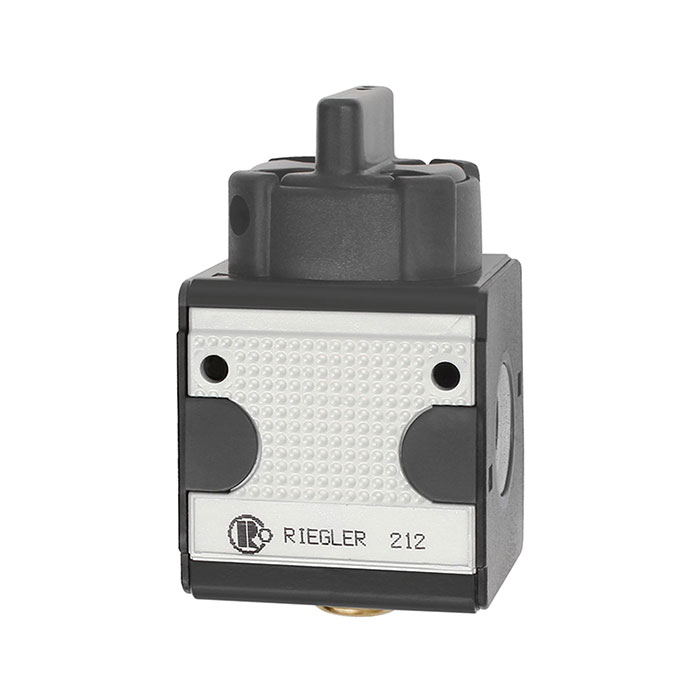

RIEGLER Kugelhahn 3/2-Wege »multifix«, abschließbar, BG 1, G 3/8
Typennummer: K 12
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Kugelhahn 3/2-Wege »multifix« aus Zink-Druckguss, für Druckluftaufbereitung, G 3/8 – Typ K 12
Das RIEGLER Kugelhahn 3/2-Wege »multifix«, abschließbar, BG 1, G 3/8 erweitert Wartungssysteme modular um zusätzliche Funktionen. Das Gehäuse besteht aus Zink-Druckguss mit Dichtungen aus NBR. Der maximale Eingangsdruck beträgt 16 bar. Die zulässige Mediumstemperatur liegt zwischen -10 °C und 60 °C. Anschlussgewinde G 3/8 – passend für gängige Industriestandards. Der Durchflusswert beträgt 2800 l/min (bei P1 = 6 bar und Druckabfall Δp = 1 bar). Nahtlose Integration in bestehende Systeme.
Einsatzbereich
Typische Anwendungsgebiete: Modulare Druckluft-Aufbereitungsstrecken.
| Eingangsdruck max. | 16 bar |
| Gehäuse | Zink-Druckguss |
| Dichtmaterial | NBR |
| Durchflusswertmessung | bei P1 = 6 bar und Druckabfall Δp = 1 bar |
| Serie | multifix |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 60 °C |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 60 °C |
| Gewinde | G 3/8 |
| Durchfluss | 2800 l/min |
| Betätigung | Knebel 90° drehbar |
| BG | 1 |
| A (mm) | 47.8 |
| B (mm) | 80.4 |
| C (mm) | 54.4 |
| D (mm) | 26 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Entlüftungsanschluss | G 1/4 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Klassenname | PLUS |
