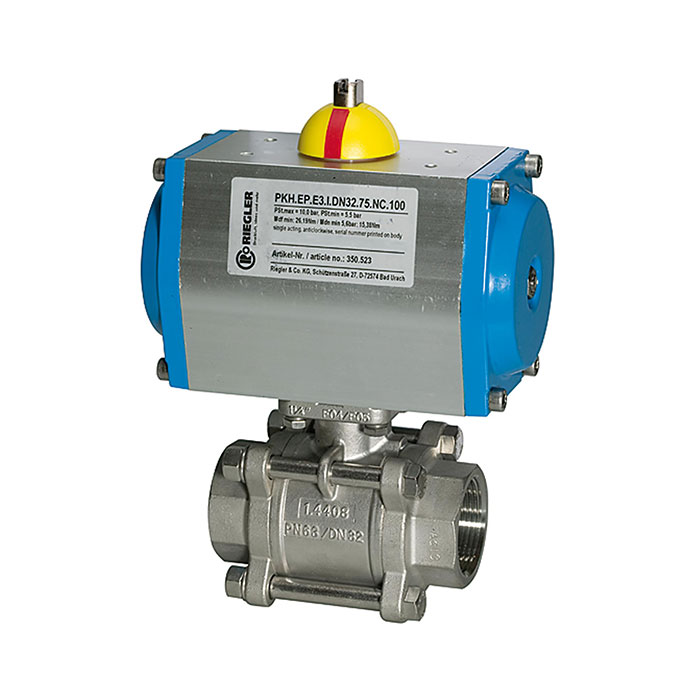

RIEGLER ES-Kuha, pneumat. Stellantrieb, einfachwirk., Rp1/2, DN 15, L=116
Typennummer: 350.520/1
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER ES-Kuha für Industrieanlagen, max. 63 bar, Rp 1/2 – Typ 350.520/1
Das RIEGLER ES-Kuha, pneumat. Stellantrieb, einfachwirk., Rp1/2, DN 15, L=116 öffnet oder sperrt den Mediendurchfluss mit einer Vierteldrehung – voller Durchgang bei minimalem Druckverlust. Ausgelegt für einen maximalen Betriebsdruck von 63 bar. Die Betriebstemperatur liegt zwischen -20 °C und 70 °C. Anschlussgewinde Rp 1/2 – passend für gängige Industriestandards. Einfache Bedienung mit minimalem Druckverlust.
Einsatzbereich
Typische Anwendungsgebiete: Druckluft-, Wasser-, Gas- und Industrieleitungen.
| Steuerdruck Antrieb max. | 10 bar |
| Steuerdruck empfohlen | 5.5 bar |
| Betriebsdruck max. | 63 bar |
| Betriebstemperatur min. | -20 °C |
| Betriebstemperatur max. | 70 °C |
| Drehwinkel | 90 ° |
| Ventiladapter | nach NAMUR |
| Material Antrieb | Aluminium eloxiert |
| Dichtmaterial Antrieb | NBR |
| Material Kugelhahn | Edelstahl 1.4401, mit ISO-Flanschplatte |
| Dichtmaterial Kugelhahn | PTFE |
| Gewinde | Rp 1/2 |
| DN | 15 |
| SW | 29 mm |
| A (mm) | 116 |
| B (mm) | 135 |
| D (mm) | 24 |
| L | 75 mm |
| Ausführung | einfachwirkend - federschließend |
| Klassenname | EDELSTAHL |
