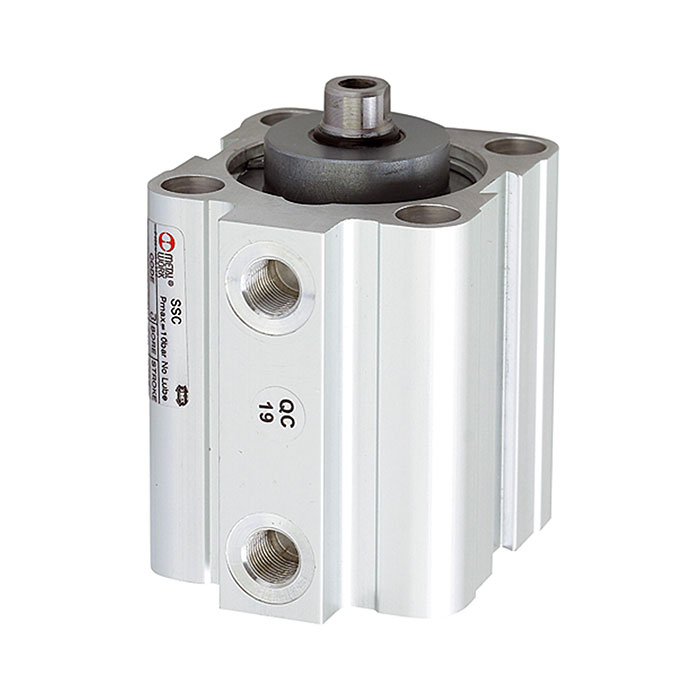

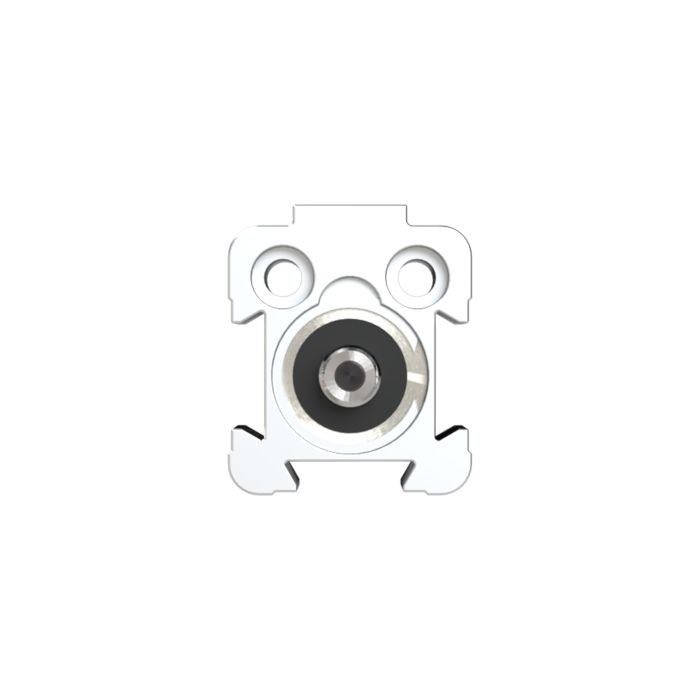

RIEGLER Kurzhubzylinder, doppeltwirkend, Magnet, Kolben-Ø 20, Hub 10, M5
Typennummer: 3.DM.20010
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Kurzhubzylinder für Automatisierungstechnik, max. 10 bar, M5 – Typ 3.DM.20010
Das RIEGLER Kurzhubzylinder, doppeltwirkend, Magnet, Kolben-Ø 20, Hub 10, M5 bietet kompakte pneumatische Antriebslösungen für beengte Einbauräume. Ausgelegt für einen maximalen Betriebsdruck von 10 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 80 °C. Anschlussgewinde M5 – passend für gängige Industriestandards. Mit Kolben-Ø 20 mm, Hub 10 mm, Kolbenstange Stahl C45, hartverchromt – für leistungsstarke lineare Antriebslösungen. Platzsparende Bauform für beengte Einbauräume.
Einsatzbereich
Typische Anwendungsgebiete: Kompaktanlagen, Sondermaschinenbau und Handling-Systeme.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 80 °C |
| Arbeitsdruck max. | 10 bar |
| Rohr | Alu-Legierung, eloxiert |
| Kolbenstangendichtung | NBR (PU und FKM gegen Aufpreis) |
| Kolbendichtung | NBR (PU und FKM gegen Aufpreis) |
| Kolben-Ø | 20 mm |
| Funktion | doppeltwirkend |
| Ansprechdruck min. | 0.6 bar |
| Hub | 10 mm |
| Kolbenstangen IG | M5 |
| Anschluss | M5 |
| Kolbenstange | Stahl C45, hartverchromt |
| Kopf | Messing lackiert |
| Kolben | Acetal-Kunstharz |
| Klassenname | PLUS |
| Magnet | mit Magnet |
| Dämpfung | ohne einstellbare Dämpfung |
| Gewinde Kolbenstange | Innengewinde an der Kolbenstange |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|

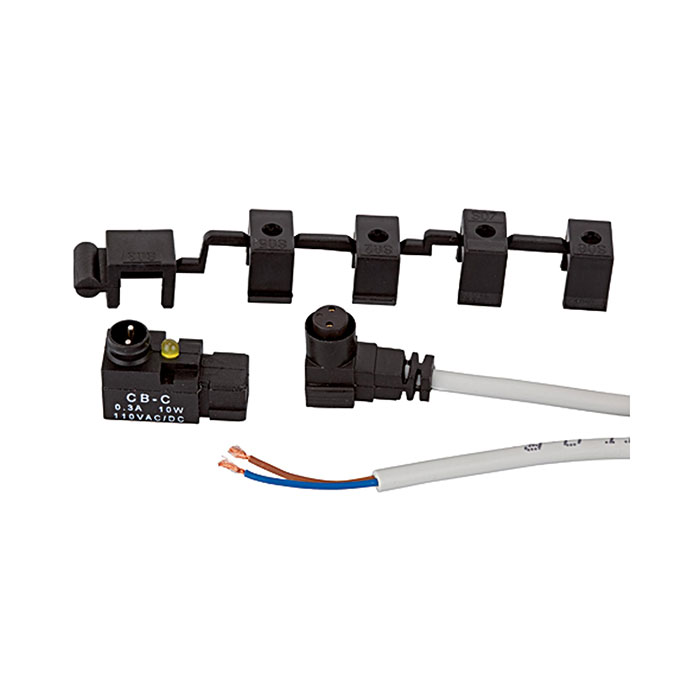

![[105966] RIEGLER Magnetsensor-Reed, für Kurzhubzylinder, Kolben-Ø 12 - 80](/web/image/product.template/173913/image_128/%5B105966%5D%20RIEGLER%20Magnetsensor-Reed%2C%20f%C3%BCr%20Kurzhubzylinder%2C%20Kolben-%C3%98%2012%20-%2080?unique=33cf96b)
|
Typennummer: 435.779-M |
35,80 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[129886] RIEGLER Dichtsatz, für Kurzhubzylinder, Kolben-Ø 20, NBR-Dichtung](/web/image/product.template/273098/image_128/%5B129886%5D%20RIEGLER%20Dichtsatz%2C%20f%C3%BCr%20Kurzhubzylinder%2C%20Kolben-%C3%98%2020%2C%20NBR-Dichtung?unique=bd4272f)
|
Typennummer: 435.7020-NBR |
9,03 € | |
