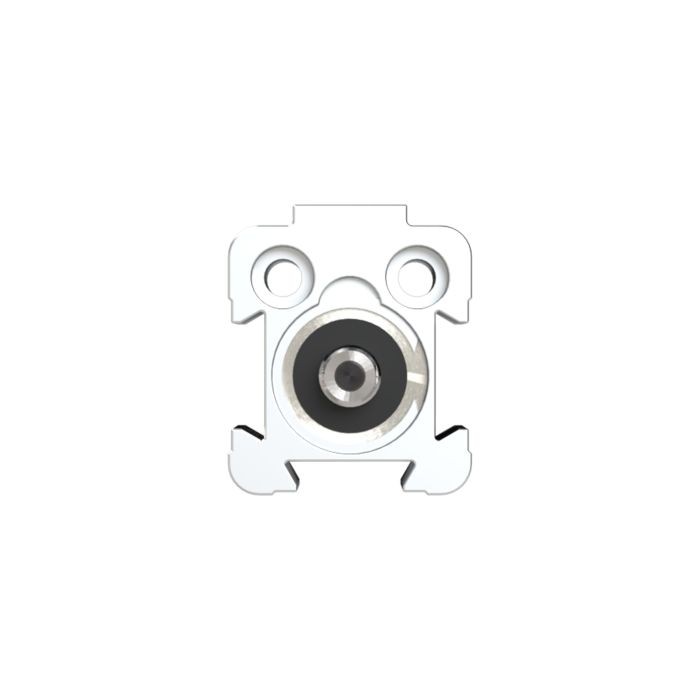

RIEGLER Kurzhubzylinder doppeltwirk., Magnet, Kolben-Ø 80, Hub 100, G 1/4
Typennummer: 3.DM.80100
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Kurzhubzylinder doppeltwirk. für Automatisierungstechnik, max. 10 bar, G 1/4 – Typ 3.DM.80100
Das RIEGLER Kurzhubzylinder doppeltwirk., Magnet, Kolben-Ø 80, Hub 100, G 1/4 bietet kompakte pneumatische Antriebslösungen für beengte Einbauräume. Ausgelegt für einen maximalen Betriebsdruck von 10 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 80 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Mit Kolben-Ø 80 mm, Hub 100 mm, Kolbenstange Stahl C45, hartverchromt – für leistungsstarke lineare Antriebslösungen. Platzsparende Bauform für beengte Einbauräume.
Einsatzbereich
Typische Anwendungsgebiete: Kompaktanlagen, Sondermaschinenbau und Handling-Systeme.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 80 °C |
| Arbeitsdruck max. | 10 bar |
| Rohr | Alu-Legierung, eloxiert |
| Kolbenstangendichtung | NBR (PU und FKM gegen Aufpreis) |
| Kolbendichtung | NBR (PU und FKM gegen Aufpreis) |
| Kolben-Ø | 80 mm |
| Funktion | doppeltwirkend |
| Ansprechdruck min. | 0.4 bar |
| Hub | 100 mm |
| Kolbenstangen IG | M10 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | G 1/4 |
| Kolbenstange | Stahl C45, hartverchromt |
| Kopf | Aluminium |
| Kolben | Aluminium/PTFE |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Materialkennung | CW614N |
| Klassenname | PLUS |
| Magnet | mit Magnet |
| Dämpfung | ohne einstellbare Dämpfung |
| Gewinde Kolbenstange | Innengewinde an der Kolbenstange |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[105966] RIEGLER Magnetsensor-Reed, für Kurzhubzylinder, Kolben-Ø 12 - 80](/web/image/product.template/173913/image_128/%5B105966%5D%20RIEGLER%20Magnetsensor-Reed%2C%20f%C3%BCr%20Kurzhubzylinder%2C%20Kolben-%C3%98%2012%20-%2080?unique=4f1ca65)
|
Typennummer: 435.779-M |
35,80 € | |

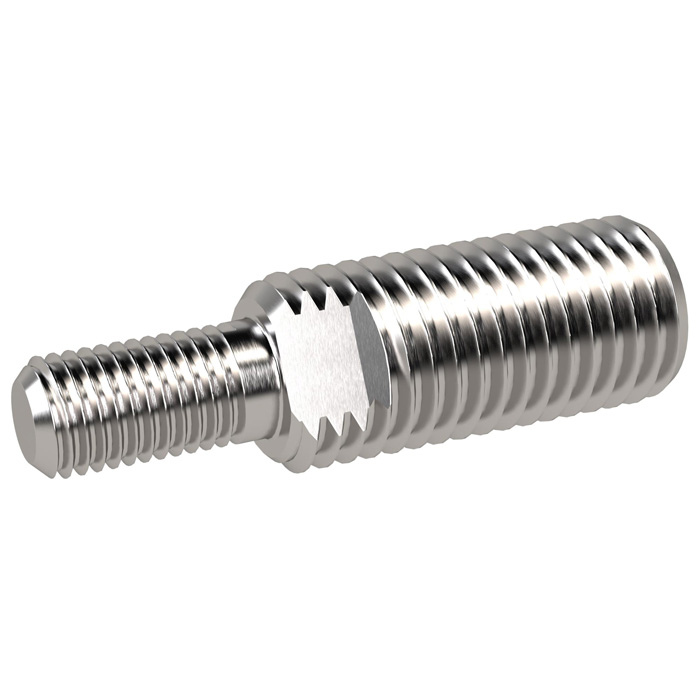

![[145365] RIEGLER Gewindenippel M20x1,5, für Kolbenstangen IG M10, Kolben-Ø 80 mm](/web/image/product.template/279176/image_128/%5B145365%5D%20RIEGLER%20Gewindenippel%20M20x1%2C5%2C%20f%C3%BCr%20Kolbenstangen%20IG%20M10%2C%20Kolben-%C3%98%2080%20mm?unique=2c433a1)
|
