RIEGLER 5/2-Wegeventil, einseitig elektromagnetisch, monost. G 1/4 24VDC
Typennummer: 517.422
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
106592EAN :
4047322278539Kategorie :
Elektropneumatisch betätigte VentileGewicht :
0,42 KgRIEGLER 5/2-Wegeventil aus Aluminium eloxiert, blau, für Pneumatiksteuerung, max. 10 bar – Typ 517.422
Das RIEGLER 5/2-Wegeventil, einseitig elektromagnetisch, monost. G 1/4 24VDC steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. Das Gehäuse besteht aus Aluminium eloxiert, blau mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 2.5 bar bis 10 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 60 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Der Durchflusswert beträgt 1500 Nl/min. Betriebsspannung 24 V DC, Schutzart IP 65 (DIN 46244). Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 60 °C |
| Gehäuse | Aluminium eloxiert, blau |
| Dichtmaterial | NBR |
| Schutzart | IP 65 (DIN 46244) |
| Elektrischer Anschluss | Gerätestecker PG 9, Form B |
| Betriebsdruck min. | 2.5 bar |
| Betriebsdruck max. | 10 bar |
| Steuerdruck min. | 2.5 bar |
| Kolbenschieber | Edelstahl |
| Handhilfsbetätigung | tastend |
| DN | 45419 |
| Funktion | 5/2 |
| Betätigung | monostabil |
| Symbol | 35 |
| Spannung | 24 V DC |
| Anschluss | G 1/4 |
| Durchfluss | 1500 Nl/min |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und Δp 1,0 bar |
| Klassenname | MAX |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|

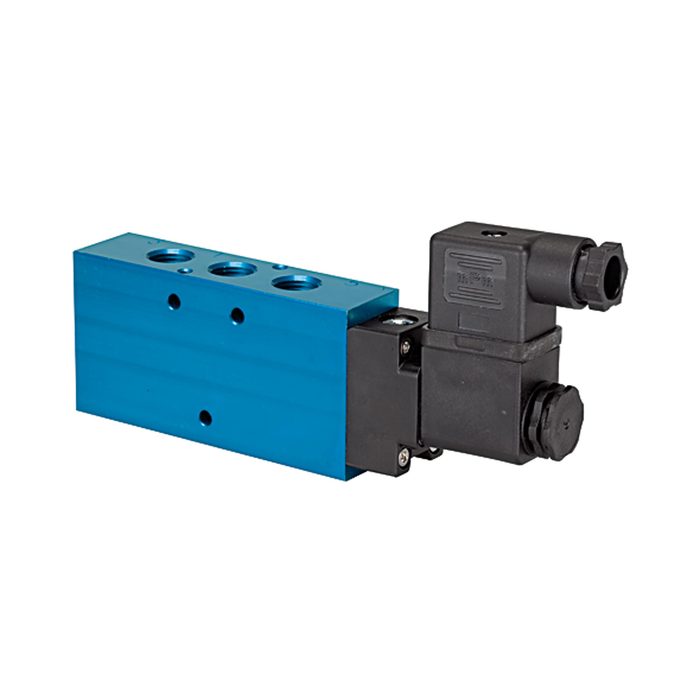

![[106595] RIEGLER 5/2-Wegeventil einseitig elektromagnetisch mono. G 1/2 230V,50Hz](/web/image/product.template/175652/image_128/%5B106595%5D%20RIEGLER%205-2-Wegeventil%20einseitig%20elektromagnetisch%20mono.%20G%201-2%20230V%2C50Hz?unique=5af6bbb)
|
