RIEGLER 3/2-Mini-Magnetventil direktgesteuert NO, 24 VDC, f.Gerätestecker
Typennummer: MV 1061.3
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
106647EAN :
4047322156554Kategorie :
Elektropneumatisch betätigte VentileGewicht :
0,04 KgRIEGLER 3/2-Mini-Magnetventil direktgesteuert NO aus Kunststoff, für Pneumatiksteuerung – Typ MV 1061.3
Das RIEGLER 3/2-Mini-Magnetventil direktgesteuert NO, 24 VDC, f.Gerätestecker steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. Das Gehäuse besteht aus Kunststoff mit Dichtungen aus NBR, Edelstahl. Der Betriebsdruckbereich liegt bei 0 bar bis 5 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 50 °C. Anschlussgewinde für Gerätestecker – passend für gängige Industriestandards. Geeignet für gefilterte, ungeölte Druckluft. Der Durchflusswert beträgt QN (p1 = 6 bar, Δp = 1 bar) = 50 Nl/min. Betriebsspannung 24 V DC, Leistungsaufnahme 2,5 W. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 50 °C |
| Medium | gefilterte, ungeölte Druckluft |
| Dichtmaterial | NBR, Edelstahl |
| Leistungsaufnahme | 2,5 W |
| Betriebsdruck min. | 0 bar |
| Betriebsdruck max. | 5 bar |
| Durchfluss | QN (p1 = 6 bar, Δp = 1 bar) = 50 Nl/min |
| Material | Kunststoff |
| Schalthäufigkeit | max. 2400/min |
| Öffnungs- und Schließzeit | 10 - 12 ms (druckabhängig) |
| Spulenleistung | 2.5 W |
| Handhilfsbetätigung | tastend |
| Höhe | 42 mm |
| Breite | 15 mm |
| Funktion | 3/2 NO |
| Betätigung | elektrisch mit Handhilfsbetätigung |
| Bauart | direkt gesteuert |
| Anwendung | Montage auf Grundplatte |
| Spannung | 24 V DC |
| Nenn-Ø | 1.5 mm |
| REACH SVHC1 Stoff Name | nein |
| CAS-Nr. SVHC 1 | keine CAS Nr. |
| Anschluss | für Gerätestecker |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| Platte Hand-Not-Betätigung | schwarz |
| RoHS Artikel der Richtlinie | keinen Eintrag |
| Anteil SVHC Stoff in % bei RoHS | 0 |
| Ausnahme | keine Ausnahme |
| REACH Info | kein SVHC Stoff enthalten |
| Anteil SVHC SCIP | kein SVHC Stoff |
| Anteil SVHC Stoff in SCIP | kein SVHC Stoff enthalten |
| Materialkennung | keine |
| Klassenname | PLUS |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|

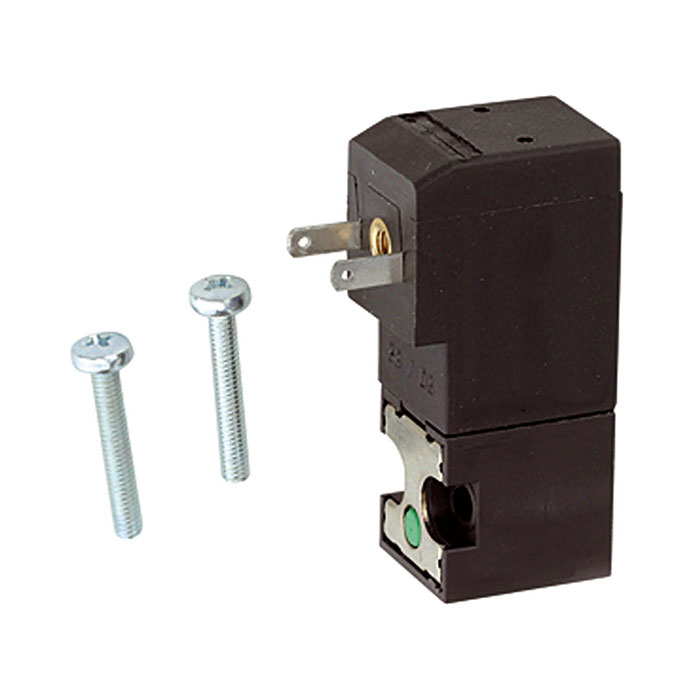

![[106645] RIEGLER 3/2-Mini-Magnetventil direktgesteuert NC, 12 VDC, f.Gerätestecker](/web/image/product.template/175702/image_128/%5B106645%5D%20RIEGLER%203-2-Mini-Magnetventil%20direktgesteuert%20NC%2C%2012%20VDC%2C%20f.Ger%C3%A4testecker?unique=13bdf1f)
|
