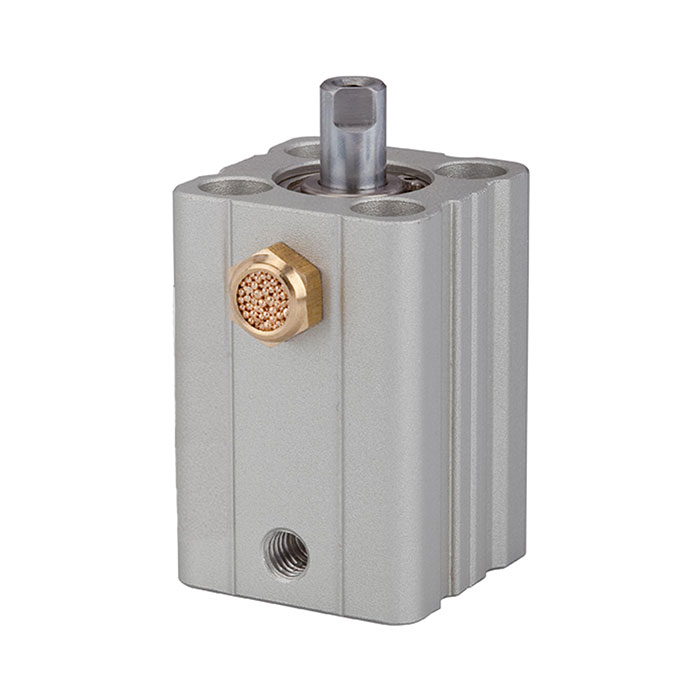

RIEGLER Kurzhubzylinder »ASQ« einfachwirkend, Kolben-Ø 16, Hub 10, M5x0,8
Typennummer: 12.EM.16010
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Kurzhubzylinder »ASQ« einfachwirkend für Automatisierungstechnik, max. 10 bar, M5x0,8 – Typ 12.EM.16010
Das RIEGLER Kurzhubzylinder »ASQ« einfachwirkend, Kolben-Ø 16, Hub 10, M5x0,8 bietet kompakte pneumatische Antriebslösungen für beengte Einbauräume. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 2 bar bis 10 bar. Der Temperaturbereich erstreckt sich zwischen -20 °C und 70 °C. Anschlussgewinde M5x0,8 – passend für gängige Industriestandards. Mit Kolben-Ø 16 mm, Hub 10 mm, Kolbenstange Stahl, hartverchromt – für leistungsstarke lineare Antriebslösungen. Platzsparende Bauform für beengte Einbauräume.
Einsatzbereich
Typische Anwendungsgebiete: Kompaktanlagen, Sondermaschinenbau und Handling-Systeme.
| Temperaturbereich min. | -20 °C |
| Temperaturbereich max. | 70 °C |
| Dichtmaterial | NBR |
| Serie | Serie ASQ |
| Arbeitsdruck min. | 2 bar |
| Arbeitsdruck max. | 10 bar |
| Rohr | Aluminium |
| Kolben-Ø | 16 mm |
| Bauform | 4 |
| Funktion | einfachwirkend |
| Hub | 10 mm |
| Kolbenstangen-Ø | 8 mm |
| Kolbenstangen IG | M4x0,7 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | M5x0,8 |
| Kolbenstange | Stahl, hartverchromt |
| Kolben | Messing |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Klassenname | EASY |
| Magnet | mit Magnet |
| Ausgangsposition | drucklos eingefahren |
| Dämpfung | ohne einstellbare Dämpfung |
| Gewinde Kolbenstange | Innengewinde an der Kolbenstange |
