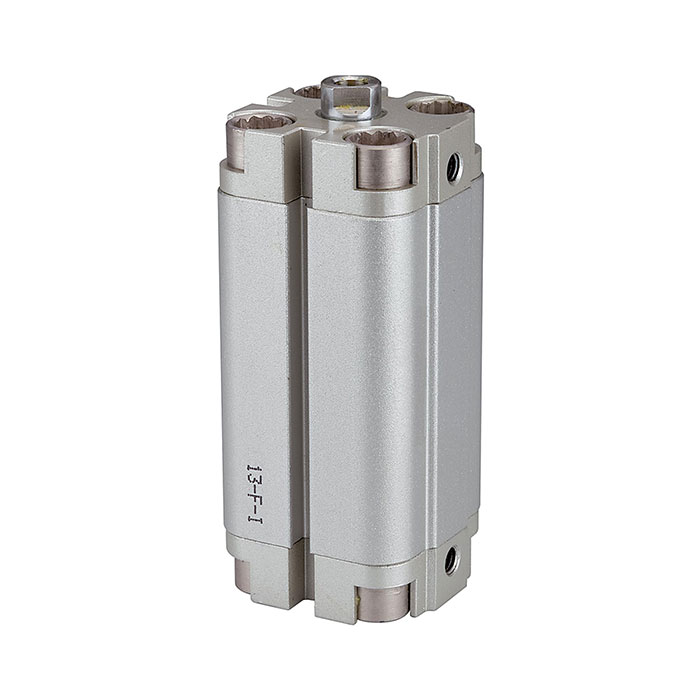

RIEGLER Kompaktzylinder »ACP« doppeltwirk., Kolben-Ø 100, Hub 100, G 1/4
Typennummer: 13.DM.100100
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Kompaktzylinder »ACP« doppeltwirk. für Automatisierungstechnik, max. 10 bar, G 1/4 – Typ 13.DM.100100
Das RIEGLER Kompaktzylinder »ACP« doppeltwirk., Kolben-Ø 100, Hub 100, G 1/4 wandelt Druckluft in lineare Kraft und Bewegung um – nach ISO 15552 / ISO 6432 gefertigt. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 1 bar bis 10 bar. Der Temperaturbereich erstreckt sich zwischen -20 °C und 70 °C. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Mit Kolben-Ø 100 mm, Hub 100 mm, Kolbenstange Stahl – für leistungsstarke lineare Antriebslösungen. Normkonform und herstellerübergreifend austauschbar.
Einsatzbereich
Typische Anwendungsgebiete: Automatisierung, Maschinenbau und Handhabungstechnik.
| Temperaturbereich min. | -20 °C |
| Temperaturbereich max. | 70 °C |
| Dichtmaterial | NBR |
| Serie | Serie ACP |
| Arbeitsdruck min. | 1 bar |
| Arbeitsdruck max. | 10 bar |
| Rohr | Aluminium |
| Kolben-Ø | 100 mm |
| Funktion | doppeltwirkend |
| Hub | 100 mm |
| Kolbenstangen-Ø | 25 mm |
| Kolbenstangen IG | M12x1,75 |
| Anschluss | G 1/4 |
| Kolbenstange | Stahl |
| Kolben | Aluminium |
| Klassenname | EASY |
| Magnet | mit Magnet |
| Gewinde Kolbenstange | Innengewinde an der Kolbenstange |
