RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, monostabil, NO, M5
Typennummer: 516.1000
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
116034EAN :
4047322309332Kategorie :
Pneumatisch betätigte VentileGewicht :
0,07 KgRIEGLER 3/2-Wegeventil für Pneumatiksteuerung, max. 8 bar, M5 – Typ 516.1000
Das RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, monostabil, NO, M5 steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. Der Betriebsdruckbereich liegt bei 1.5 bar bis 8 bar. Anschlussgewinde M5 – passend für gängige Industriestandards. Der Durchflusswert beträgt 300 l/min (bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar). Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Temperaturbereich max. | 70 °C |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Betriebsdruck min. | 1.5 bar |
| Betriebsdruck max. | 8 bar |
| Steuerluftanschluss | G 1/8 |
| Ventilkörper | Aluminiumlegierung |
| Durchfluss | 300 l/min |
| Funktion | 3/2 NO |
| Betätigung | monostabil |
| Symbol | 24 |
| BG | 100 |
| Anschluss Entlüftung | M5 |
| REACH SVHC1 Stoff Name | nein |
| CAS-Nr. SVHC 1 | keine CAS Nr. |
| Anschluss | M5 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0 |
| Ausnahme | keine Ausnahme |
| REACH Info | kein SVHC Stoff enthalten |
| Anteil SVHC SCIP | kein SVHC Stoff |
| Anteil SVHC Stoff in SCIP | kein SVHC Stoff enthalten |
| Klassenname | EASY |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|

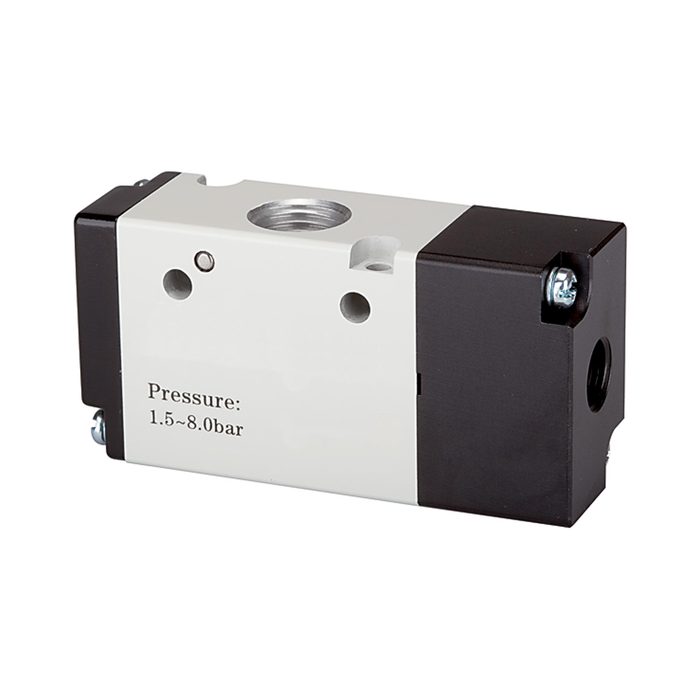

![[116038] RIEGLER 3/2-Wegeventil, pneumat., »3A«, monostabil, NO, G 1/4, 1300l/min](/web/image/product.template/200771/image_128/%5B116038%5D%20RIEGLER%203-2-Wegeventil%2C%20pneumat.%2C%20%C2%BB3A%C2%AB%2C%20monostabil%2C%20NO%2C%20G%201-4%2C%201300l-min?unique=b63295c)
|
Typennummer: 516.1004 |
32,31 € | |
![[116037] RIEGLER 3/2-Wegeventil, pneumat., »3A«, monostabil, NO, G 1/4, 850l/min](/web/image/product.template/200770/image_128/%5B116037%5D%20RIEGLER%203-2-Wegeventil%2C%20pneumat.%2C%20%C2%BB3A%C2%AB%2C%20monostabil%2C%20NO%2C%20G%201-4%2C%20850l-min?unique=9edb5ae)
|
Typennummer: 516.1003 |
26,23 € | |
![[116035] RIEGLER 3/2-Wegeventil, pneumat., »3A«, monostabil, NO, G 1/8, 500l/min](/web/image/product.template/200768/image_128/%5B116035%5D%20RIEGLER%203-2-Wegeventil%2C%20pneumat.%2C%20%C2%BB3A%C2%AB%2C%20monostabil%2C%20NO%2C%20G%201-8%2C%20500l-min?unique=b22abba)
|
Typennummer: 516.1001 |
23,86 € | |
![[116036] RIEGLER 3/2-Wegeventil, pneumat., »3A«, monostabil, NO, G 1/8, 750l/min](/web/image/product.template/200769/image_128/%5B116036%5D%20RIEGLER%203-2-Wegeventil%2C%20pneumat.%2C%20%C2%BB3A%C2%AB%2C%20monostabil%2C%20NO%2C%20G%201-8%2C%20750l-min?unique=450b8be)
|
Typennummer: 516.1002 |
26,23 € | |
![[116039] RIEGLER 3/2-Wegeventil, pneumatisch, »3A«, monostabil, NO, G 3/8](/web/image/product.template/200772/image_128/%5B116039%5D%20RIEGLER%203-2-Wegeventil%2C%20pneumatisch%2C%20%C2%BB3A%C2%AB%2C%20monostabil%2C%20NO%2C%20G%203-8?unique=5a5a5f4)
|
Typennummer: 516.1005 |
32,31 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[116220] RIEGLER Mehrfach-Grundplatte für 3/2-Wegeventile, 2 Positionen, M5, G 1/8](/web/image/product.template/200953/image_128/%5B116220%5D%20RIEGLER%20Mehrfach-Grundplatte%20f%C3%BCr%203-2-Wegeventile%2C%202%20Positionen%2C%20M5%2C%20G%201-8?unique=5c2c04a)
|
Typennummer: 5510.02-18 |
9,09 € | |
![[116223] RIEGLER Mehrfach-Grundplatte für 3/2-Wegeventile, 3 Positionen, M5, G 1/8](/web/image/product.template/200956/image_128/%5B116223%5D%20RIEGLER%20Mehrfach-Grundplatte%20f%C3%BCr%203-2-Wegeventile%2C%203%20Positionen%2C%20M5%2C%20G%201-8?unique=fa3ca47)
|
Typennummer: 5510.03-18 |
13,86 € | |
![[116226] RIEGLER Mehrfach-Grundplatte für 3/2-Wegeventile, 4 Positionen, M5, G 1/8](/web/image/product.template/200959/image_128/%5B116226%5D%20RIEGLER%20Mehrfach-Grundplatte%20f%C3%BCr%203-2-Wegeventile%2C%204%20Positionen%2C%20M5%2C%20G%201-8?unique=096a699)
|
Typennummer: 5510.04-18 |
18,22 € | |
![[116229] RIEGLER Mehrfach-Grundplatte für 3/2-Wegeventile, 5 Positionen, M5, G 1/8](/web/image/product.template/200962/image_128/%5B116229%5D%20RIEGLER%20Mehrfach-Grundplatte%20f%C3%BCr%203-2-Wegeventile%2C%205%20Positionen%2C%20M5%2C%20G%201-8?unique=00ff1ef)
|
Typennummer: 5510.05-18 |
22,98 € | |

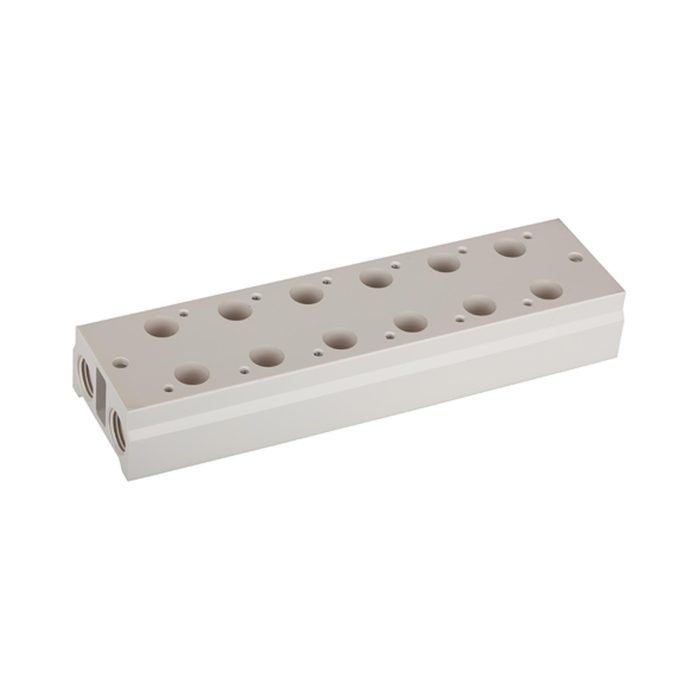

![[116232] RIEGLER Mehrfach-Grundplatte für 3/2-Wegeventile, 6 Positionen, M5, G 1/8](/web/image/product.template/200965/image_128/%5B116232%5D%20RIEGLER%20Mehrfach-Grundplatte%20f%C3%BCr%203-2-Wegeventile%2C%206%20Positionen%2C%20M5%2C%20G%201-8?unique=5d4f5f6)
|
