RIEGLER 5/3-Wegeventil, pneumatisch, »4A«, Mitte belü., G 1/8, 550l/min
Typennummer: 516.8002
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
116082EAN :
4047322309912Kategorie :
Pneumatisch betätigte VentileGewicht :
0,21 KgRIEGLER 5/3-Wegeventil für Pneumatiksteuerung, max. 8 bar, G 1/8 – Typ 516.8002
Das RIEGLER 5/3-Wegeventil, pneumatisch, »4A«, Mitte belü., G 1/8, 550l/min steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. Der Betriebsdruckbereich liegt bei 1.5 bar bis 8 bar. Anschlussgewinde G 1/8 – passend für gängige Industriestandards. Der Durchflusswert beträgt 550 l/min (bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar). Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Temperaturbereich max. | 70 °C |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Betriebsdruck min. | 1.5 bar |
| Betriebsdruck max. | 8 bar |
| Steuerluftanschluss | G 1/8 |
| Ventilkörper | Aluminiumlegierung |
| Durchfluss | 550 l/min |
| Funktion | 5/3 |
| Betätigung | Zentrum belüftet |
| Symbol | 31 |
| BG | 200 |
| Anschluss Entlüftung | G 1/8 |
| REACH SVHC1 Stoff Name | nein |
| CAS-Nr. SVHC 1 | keine CAS Nr. |
| Anschluss | G 1/8 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0 |
| Ausnahme | keine Ausnahme |
| REACH Info | kein SVHC Stoff enthalten |
| Anteil SVHC SCIP | kein SVHC Stoff |
| Anteil SVHC Stoff in SCIP | kein SVHC Stoff enthalten |
| Klassenname | EASY |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[116086] RIEGLER 5/3-Wegeventil, pneumatisch, »4A«, Mitte belüftet, G 1/2](/web/image/product.template/200819/image_128/%5B116086%5D%20RIEGLER%205-3-Wegeventil%2C%20pneumatisch%2C%20%C2%BB4A%C2%AB%2C%20Mitte%20bel%C3%BCftet%2C%20G%201-2?unique=c04220c)
|
Typennummer: 516.8006 |
107,24 € | |
![[116085] RIEGLER 5/3-Wegeventil, pneumatisch, »4A«, Mitte belüftet, G 3/8](/web/image/product.template/200818/image_128/%5B116085%5D%20RIEGLER%205-3-Wegeventil%2C%20pneumatisch%2C%20%C2%BB4A%C2%AB%2C%20Mitte%20bel%C3%BCftet%2C%20G%203-8?unique=69a69e6)
|
Typennummer: 516.8005 |
48,56 € | |
![[116080] RIEGLER 5/3-Wegeventil, pneumatisch, »4A«, Mitte belüftet, M5](/web/image/product.template/200813/image_128/%5B116080%5D%20RIEGLER%205-3-Wegeventil%2C%20pneumatisch%2C%20%C2%BB4A%C2%AB%2C%20Mitte%20bel%C3%BCftet%2C%20M5?unique=cf87bab)
|
Typennummer: 516.8000 |
42,80 € | |
![[116083] RIEGLER 5/3-Wegeventil, pneumatisch, »4A«, Mitte belü., G 1/4, 550l/min](/web/image/product.template/200816/image_128/%5B116083%5D%20RIEGLER%205-3-Wegeventil%2C%20pneumatisch%2C%20%C2%BB4A%C2%AB%2C%20Mitte%20bel%C3%BC.%2C%20G%201-4%2C%20550l-min?unique=6b667b0)
|
Typennummer: 516.8003 |
44,89 € | |
![[116084] RIEGLER 5/3-Wegeventil, pneumatisch, »4A«, Mitte belü., G 1/4, 950l/min](/web/image/product.template/200817/image_128/%5B116084%5D%20RIEGLER%205-3-Wegeventil%2C%20pneumatisch%2C%20%C2%BB4A%C2%AB%2C%20Mitte%20bel%C3%BC.%2C%20G%201-4%2C%20950l-min?unique=8a9e2e8)
|
Typennummer: 516.8004 |
48,56 € | |

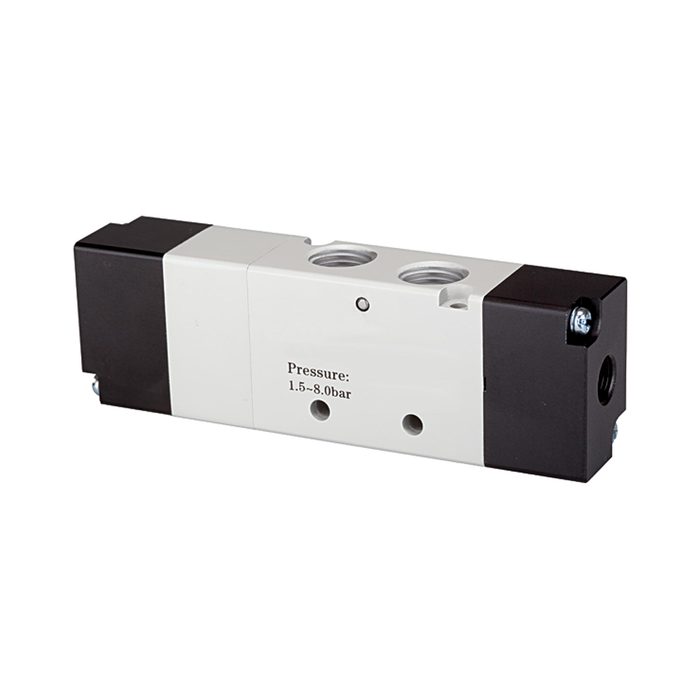

![[116081] RIEGLER 5/3-Wegeventil, pneumatisch, »4A«, Mitte belü., G 1/8, 400l/min](/web/image/product.template/200814/image_128/%5B116081%5D%20RIEGLER%205-3-Wegeventil%2C%20pneumatisch%2C%20%C2%BB4A%C2%AB%2C%20Mitte%20bel%C3%BC.%2C%20G%201-8%2C%20400l-min?unique=a7afdb7)
|
