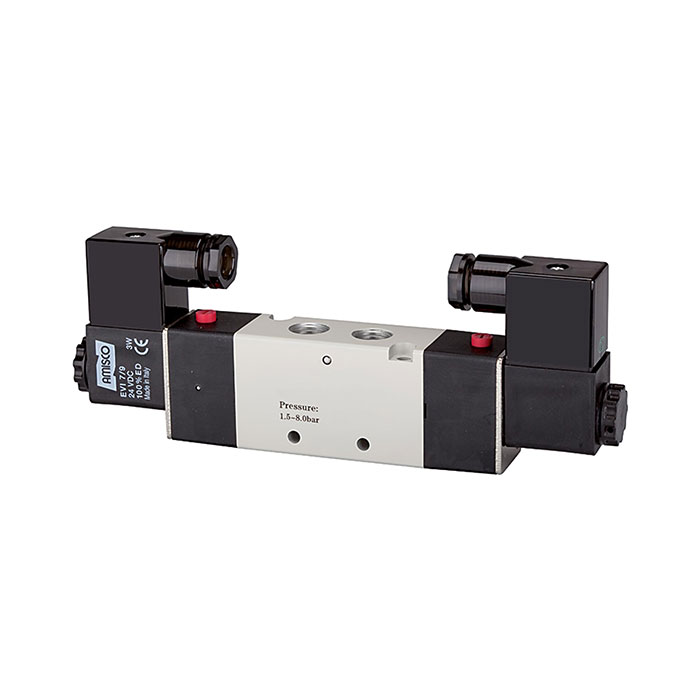

RIEGLER 5/2-Wegeventil, elektropneumatisch, »4V«, bistabil, M5, 24 V DC
Typennummer: 517.2200
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
116137EAN :
4047322310628Kategorie :
Elektropneumatisch betätigte VentileGewicht :
0,17 KgRIEGLER 5/2-Wegeventil für Pneumatiksteuerung, max. 8 bar, M5 – Typ 517.2200
Das RIEGLER 5/2-Wegeventil, elektropneumatisch, »4V«, bistabil, M5, 24 V DC steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. Der Betriebsdruckbereich liegt bei 1.5 bar bis 8 bar. Der Temperaturbereich erstreckt sich zwischen -20 °C und 70 °C. Anschlussgewinde M5 – passend für gängige Industriestandards. Der Durchflusswert beträgt 300 l/min (bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar). Betriebsspannung 24 V DC, Schutzart IP 65. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Temperaturbereich min. | -20 °C |
| Temperaturbereich max. | 70 °C |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Schutzart | IP 65 |
| Elektrischer Anschluss | Gerätesteckdose Form C |
| Betriebsdruck min. | 1.5 bar |
| Betriebsdruck max. | 8 bar |
| Arbeitsdruck min. | 1.5 bar |
| Ventilkörper | Aluminiumlegierung |
| Handhilfsbetätigung | rastend/tastend |
| Durchfluss | 300 l/min |
| Funktion | 5/2 |
| Betätigung | bistabil |
| Symbol | 36 |
| BG | 100 |
| Spannung | 24 V DC |
| Anschluss Entlüftung | M5 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | M5 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Klassenname | EASY |
