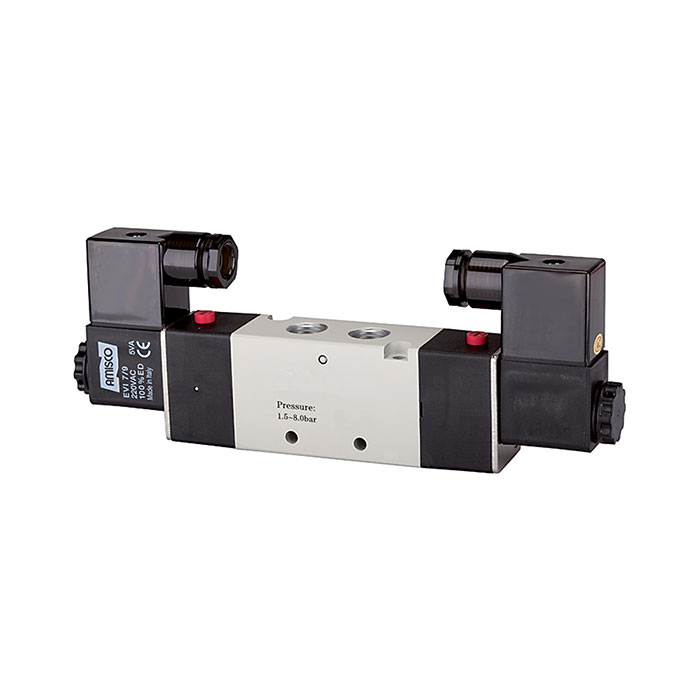

RIEGLER 5/2-Wegeventil elektropn. »4V« bist., G 1/8, 230V 50 Hz, 750l/min
Typennummer: 517.2302
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
116146EAN :
4047322310710Kategorie :
Elektropneumatisch betätigte VentileGewicht :
0,33 KgRIEGLER 5/2-Wegeventil elektropn. »4V« bist. für Pneumatiksteuerung, max. 8 bar, G 1/8 – Typ 517.2302
Das RIEGLER 5/2-Wegeventil elektropn. »4V« bist., G 1/8, 230V 50 Hz, 750l/min steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. Der Betriebsdruckbereich liegt bei 1.5 bar bis 8 bar. Der Temperaturbereich erstreckt sich zwischen -20 °C und 70 °C. Anschlussgewinde G 1/8 – passend für gängige Industriestandards. Der Durchflusswert beträgt 750 l/min (bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar). Betriebsspannung 230 V, 50 Hz, Schutzart IP 65. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Temperaturbereich min. | -20 °C |
| Temperaturbereich max. | 70 °C |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Schutzart | IP 65 |
| Elektrischer Anschluss | Gerätesteckdose Form B nach ISO 4400 |
| Betriebsdruck min. | 1.5 bar |
| Betriebsdruck max. | 8 bar |
| Arbeitsdruck min. | 1.5 bar |
| Ventilkörper | Aluminiumlegierung |
| Handhilfsbetätigung | rastend/tastend |
| Durchfluss | 750 l/min |
| Funktion | 5/2 |
| Betätigung | bistabil |
| Symbol | 36 |
| BG | 200 |
| Spannung | 230 V, 50 Hz |
| Anschluss Entlüftung | G 1/8 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | G 1/8 |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Klassenname | EASY |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[116244] RIEGLER Mehrfach-Grundplatte f. 5/2-5/3-Wegeventile, 2 Pos., G 1/8, G 1/4](/web/image/product.template/200977/image_128/%5B116244%5D%20RIEGLER%20Mehrfach-Grundplatte%20f.%205-2-5-3-Wegeventile%2C%202%20Pos.%2C%20G%201-8%2C%20G%201-4?unique=af2f766)
|
Typennummer: 5520.02-14 |
10,41 € | |

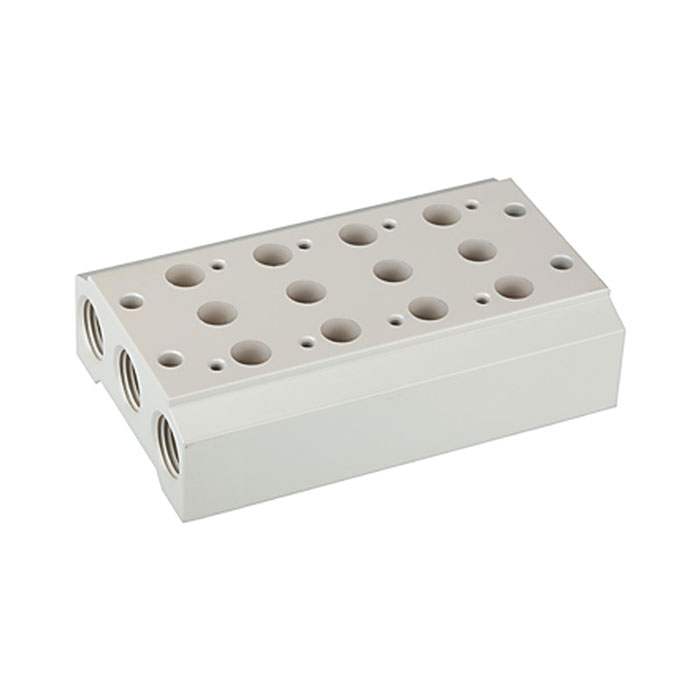

![[116248] RIEGLER Mehrfach-Grundplatte f. 5/2-5/3-Wegeventile, 3 Pos., G 1/8, G 1/4](/web/image/product.template/200981/image_128/%5B116248%5D%20RIEGLER%20Mehrfach-Grundplatte%20f.%205-2-5-3-Wegeventile%2C%203%20Pos.%2C%20G%201-8%2C%20G%201-4?unique=d8405d0)
|
Typennummer: 5520.03-14 |
15,61 € | |
![[116252] RIEGLER Mehrfach-Grundplatte f. 5/2-5/3-Wegeventile, 4 Pos., G 1/8, G 1/4](/web/image/product.template/200985/image_128/%5B116252%5D%20RIEGLER%20Mehrfach-Grundplatte%20f.%205-2-5-3-Wegeventile%2C%204%20Pos.%2C%20G%201-8%2C%20G%201-4?unique=b904142)
|
Typennummer: 5520.04-14 |
20,81 € | |
![[116256] RIEGLER Mehrfach-Grundplatte f. 5/2-5/3-Wegeventile, 5 Pos., G 1/8, G 1/4](/web/image/product.template/200989/image_128/%5B116256%5D%20RIEGLER%20Mehrfach-Grundplatte%20f.%205-2-5-3-Wegeventile%2C%205%20Pos.%2C%20G%201-8%2C%20G%201-4?unique=62d860b)
|
Typennummer: 5520.05-14 |
26,03 € | |

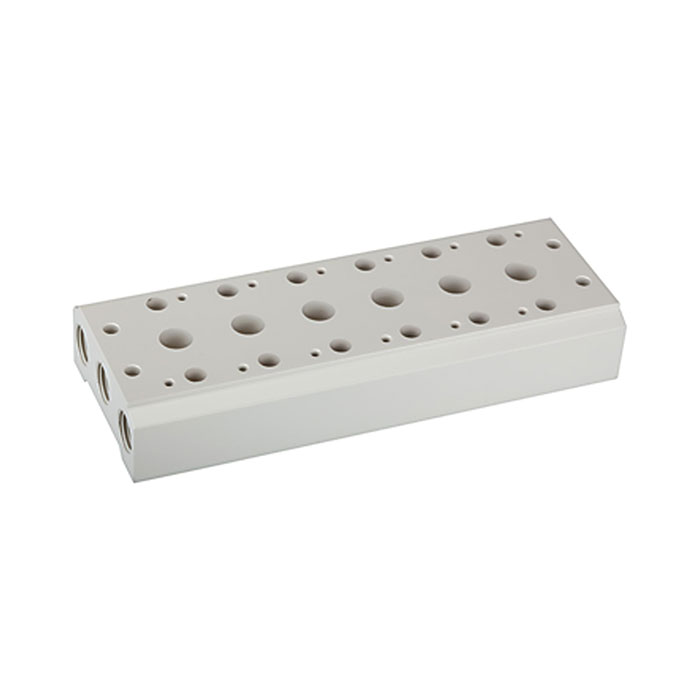

![[116260] RIEGLER Mehrfach-Grundplatte f. 5/2-5/3-Wegeventile, 6 Pos., G 1/8, G 1/4](/web/image/product.template/200993/image_128/%5B116260%5D%20RIEGLER%20Mehrfach-Grundplatte%20f.%205-2-5-3-Wegeventile%2C%206%20Pos.%2C%20G%201-8%2C%20G%201-4?unique=f76005d)
|
Typennummer: 5520.06-14 |
31,23 € | |
![[116264] RIEGLER Mehrfach-Grundplatte f. 5/2-5/3-Wegeventile, 7 Pos., G 1/8, G 1/4](/web/image/product.template/200997/image_128/%5B116264%5D%20RIEGLER%20Mehrfach-Grundplatte%20f.%205-2-5-3-Wegeventile%2C%207%20Pos.%2C%20G%201-8%2C%20G%201-4?unique=a80afdb)
|
Typennummer: 5520.07-14 |
36,43 € | |
![[116268] RIEGLER Mehrfach-Grundplatte f. 5/2-5/3-Wegeventile, 8 Pos., G 1/8, G 1/4](/web/image/product.template/201001/image_128/%5B116268%5D%20RIEGLER%20Mehrfach-Grundplatte%20f.%205-2-5-3-Wegeventile%2C%208%20Pos.%2C%20G%201-8%2C%20G%201-4?unique=e137cb0)
|
Typennummer: 5520.08-14 |
41,61 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[117922] RIEGLER Gerätestecker mit LED, AC, für BG 200 - 400](/web/image/product.template/274919/image_128/%5B117922%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20AC%2C%20f%C3%BCr%20BG%20200%20-%20400?unique=8a91209)
|
Typennummer: GSAC200-400 |
3,01 € | |

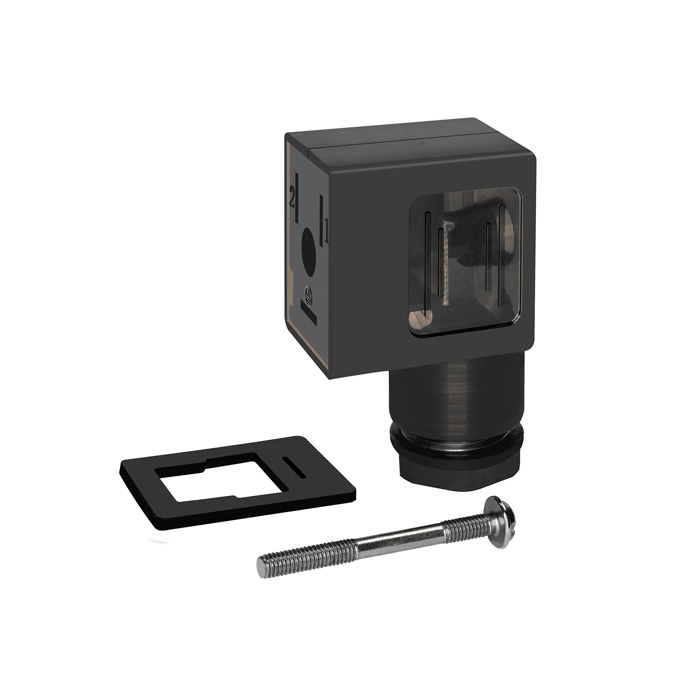

![[117923] RIEGLER Gerätestecker mit LED, DC, für BG 200 - 400](/web/image/product.template/274920/image_128/%5B117923%5D%20RIEGLER%20Ger%C3%A4testecker%20mit%20LED%2C%20DC%2C%20f%C3%BCr%20BG%20200%20-%20400?unique=b16200d)
|
Typennummer: GSDC200-400 |
3,01 € | |
![[117917] RIEGLER Magnetspule, 110 V AC, für BG 200 - 400](/web/image/product.template/274914/image_128/%5B117917%5D%20RIEGLER%20Magnetspule%2C%20110%20V%20AC%2C%20f%C3%BCr%20BG%20200%20-%20400?unique=bf41b12)
|
Typennummer: MS110VAC-234 |
8,90 € | |
![[117919] RIEGLER Magnetspule, 12 V DC, für BG 200 - 400](/web/image/product.template/274916/image_128/%5B117919%5D%20RIEGLER%20Magnetspule%2C%2012%20V%20DC%2C%20f%C3%BCr%20BG%20200%20-%20400?unique=23dfd59)
|
Typennummer: MS12VDC-234 |
8,90 € | |
![[117915] RIEGLER Magnetspule, 230 V AC, für BG 200 - 400](/web/image/product.template/274912/image_128/%5B117915%5D%20RIEGLER%20Magnetspule%2C%20230%20V%20AC%2C%20f%C3%BCr%20BG%20200%20-%20400?unique=824c925)
|
Typennummer: MS230VAC-234 |
8,90 € | |
![[117918] RIEGLER Magnetspule, 24 V AC, für BG 200 - 400](/web/image/product.template/274915/image_128/%5B117918%5D%20RIEGLER%20Magnetspule%2C%2024%20V%20AC%2C%20f%C3%BCr%20BG%20200%20-%20400?unique=82f5082)
|
Typennummer: MS24VAC-234 |
8,90 € | |

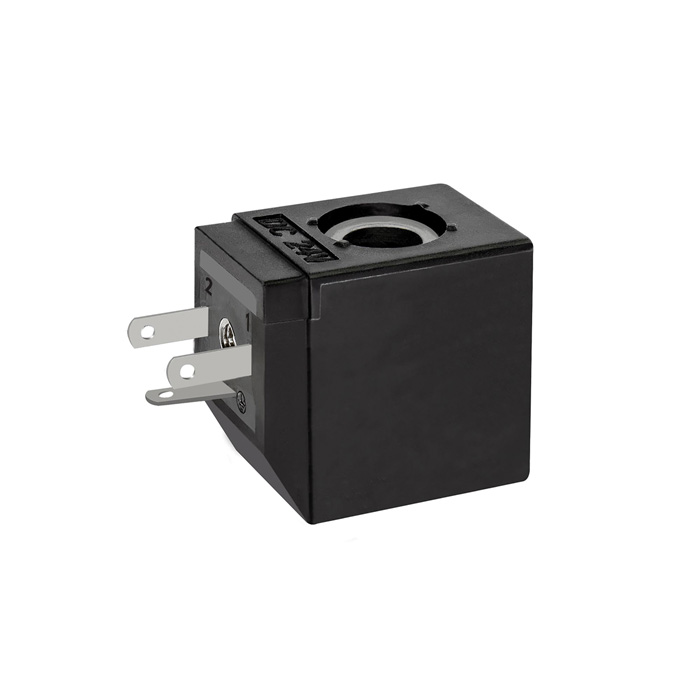

![[117916] RIEGLER Magnetspule, 24 V DC, für BG 200 - 400](/web/image/product.template/274913/image_128/%5B117916%5D%20RIEGLER%20Magnetspule%2C%2024%20V%20DC%2C%20f%C3%BCr%20BG%20200%20-%20400?unique=c4ade67)
|
