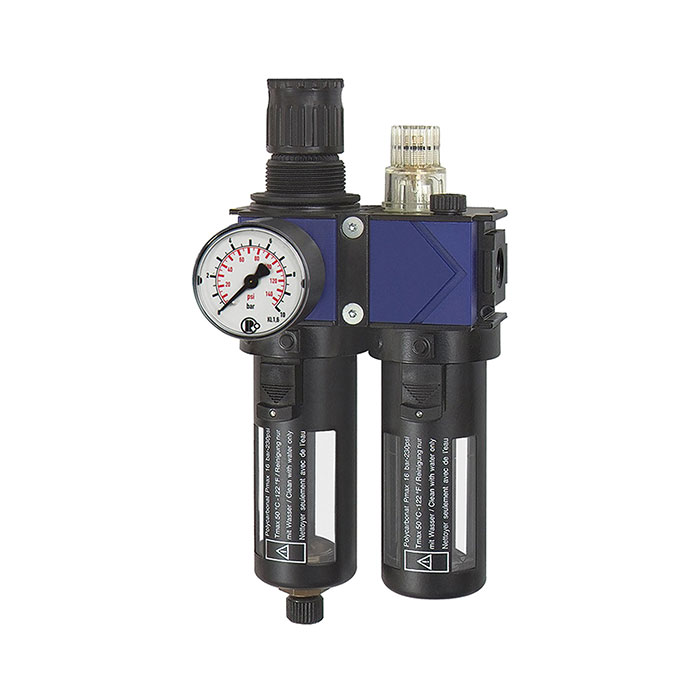

RIEGLER Wartungseinheit 2-tlg. »variobloc« PC-Beh., Schutzkorb, BG1, G1/4
Typennummer: VW 22 S
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Wartungseinheit 2-tlg. »variobloc« PC-Beh. aus Zink-Druckguss, für Druckluftaufbereitung – Typ VW 22 S
Das RIEGLER Wartungseinheit 2-tlg. »variobloc« PC-Beh., Schutzkorb, BG1, G1/4 kombiniert Druckluftfilter, Regler und Öler in einer kompakten Wartungseinheit. Das Gehäuse besteht aus Zink-Druckguss mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 0.5 bar bis 10 bar bei einem Eingangsdruck von max. 16 bar. Anschlussgewinde G 1/4 – passend für gängige Industriestandards. Der Durchflusswert beträgt 1500 l/min (bei P1 = 10 bar, P2 = 6 bar und Druckabfall Δp = 1 bar). Filterfeinheit 40 µm, Behälter aus Polycarbonatbehälter mit Schutzkorb. Alles-in-einem-Lösung für aufbereitete, saubere Druckluft.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftversorgung von Produktionsanlagen und Pneumatik-Verbrauchern.
| Eingangsdruck max. | 16 bar |
| Gehäuse | Zink-Druckguss |
| Dichtmaterial | NBR |
| Membrane | NBR |
| Durchflusswertmessung | bei P1 = 10 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Serie | variobloc |
| Behälter | Polycarbonatbehälter mit Schutzkorb |
| Filterfeinheit | 40 µm |
| Tropfaufsatz | PA |
| Mediumstemperatur max. | 50 °C |
| Umgebungstemperatur max. | 50 °C |
| Federhaube | POM |
| Gewinde | G 1/4 |
| Durchfluss | 1500 l/min |
| Regelbereich min. | 0.5 bar |
| Regelbereich max. | 10 bar |
| Kondensatablass | manuell |
| Manometeranzeige min. | 0 bar |
| Manometeranzeige max. | 10 bar |
| BG | 1 |
| A (mm) | 96 |
| B (mm) | 203 |
| C (mm) | 68 |
| Klassenname | PLUS |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[124866] RIEGLER Wartungseinheit 2-tlg. »variobloc« PC-Beh., Schutzkorb, BG1, G3/8](/web/image/product.template/202434/image_128/%5B124866%5D%20RIEGLER%20Wartungseinheit%202-tlg.%20%C2%BBvariobloc%C2%AB%20PC-Beh.%2C%20Schutzkorb%2C%20BG1%2C%20G3-8?unique=76b88a3)
|
Typennummer: VW 23 S |
222,71 € | |
![[124873] RIEGLER Wartungseinheit 2-tlg. »variobloc« PC-Beh., Schutzkorb, BG 2, G 1](/web/image/product.template/202437/image_128/%5B124873%5D%20RIEGLER%20Wartungseinheit%202-tlg.%20%C2%BBvariobloc%C2%AB%20PC-Beh.%2C%20Schutzkorb%2C%20BG%202%2C%20G%201?unique=905e693)
|
Typennummer: VW 26 S |
270,64 € | |
![[124868] RIEGLER Wartungseinheit 2-tlg. »variobloc« PC-Beh., Schutzkorb, BG2, G1/2](/web/image/product.template/202435/image_128/%5B124868%5D%20RIEGLER%20Wartungseinheit%202-tlg.%20%C2%BBvariobloc%C2%AB%20PC-Beh.%2C%20Schutzkorb%2C%20BG2%2C%20G1-2?unique=905e693)
|
Typennummer: VW 24 S |
163,92 € | |
![[124871] RIEGLER Wartungseinheit 2-tlg. »variobloc« PC-Beh., Schutzkorb, BG2, G3/4](/web/image/product.template/202436/image_128/%5B124871%5D%20RIEGLER%20Wartungseinheit%202-tlg.%20%C2%BBvariobloc%C2%AB%20PC-Beh.%2C%20Schutzkorb%2C%20BG2%2C%20G3-4?unique=905e693)
|
Typennummer: VW 25 S |
229,48 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[100672] RIEGLER Filterelement 40 µm, PE-gesintert, BG 1](/web/image/product.template/140107/image_128/%5B100672%5D%20RIEGLER%20Filterelement%2040%20%C2%B5m%2C%20PE-gesintert%2C%20BG%201?unique=c7c9248)
|
Typennummer: VZ 741 |
5,09 € | |
![[118707] RIEGLER Handrad »variobloc« BG 1 für Druck- und Filterregler](/web/image/product.template/280930/image_128/%5B118707%5D%20RIEGLER%20Handrad%20%C2%BBvariobloc%C2%AB%20BG%201%20f%C3%BCr%20Druck-%20und%20Filterregler?unique=00f75f8)
|
Typennummer: 423.3.97 |
1,82 € | |

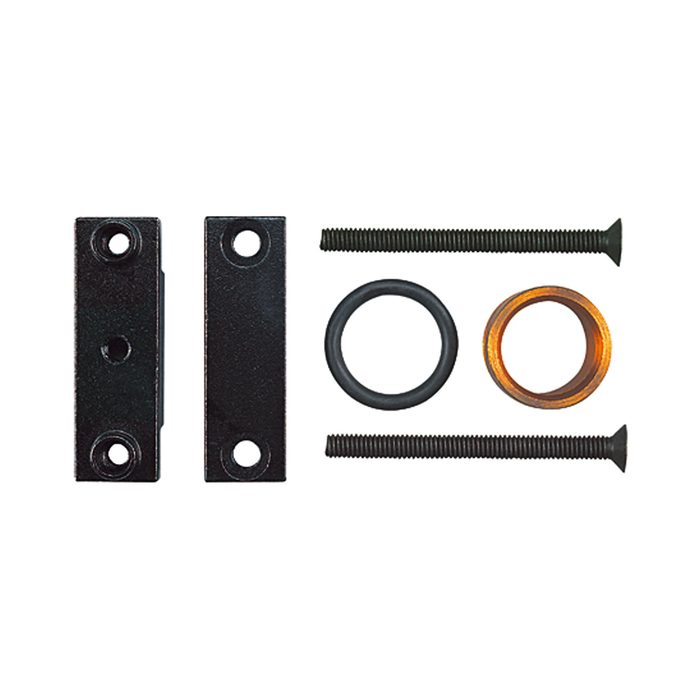

![[100750] RIEGLER Kompaktverbindungsset, für »variobloc«, BG 1, G 1/4](/web/image/product.template/140186/image_128/%5B100750%5D%20RIEGLER%20Kompaktverbindungsset%2C%20f%C3%BCr%20%C2%BBvariobloc%C2%AB%2C%20BG%201%2C%20G%201-4?unique=c713ccd)
|
Typennummer: VZ 101 |
9,29 € | |
![[100697] RIEGLER Polycarbonatbehälter, BG 1](/web/image/product.template/140132/image_128/%5B100697%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%2C%20BG%201?unique=52f07dd)
|
Typennummer: VZ 601 |
32,76 € | |
![[100662] RIEGLER Polycarbonatbehälter mit Handablassventil, BG 1, G 1/4, G 3/8](/web/image/product.template/140097/image_128/%5B100662%5D%20RIEGLER%20Polycarbonatbeh%C3%A4lter%20mit%20Handablassventil%2C%20BG%201%2C%20G%201-4%2C%20G%203-8?unique=4d6651c)
|
Typennummer: VZ 501 |
18,74 € | |

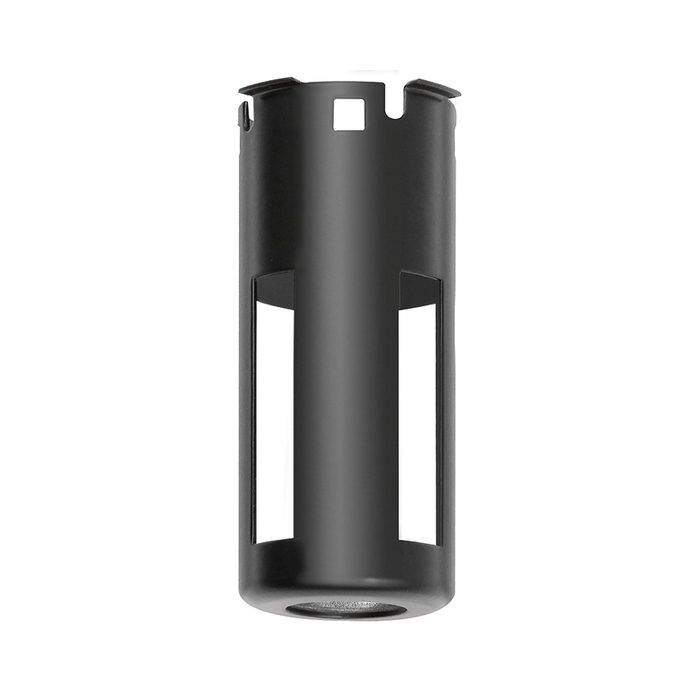

![[100666] RIEGLER Schutzkorb, für »variobloc«, BG 1, G 1/4 und G 3/8](/web/image/product.template/140101/image_128/%5B100666%5D%20RIEGLER%20Schutzkorb%2C%20f%C3%BCr%20%C2%BBvariobloc%C2%AB%2C%20BG%201%2C%20G%201-4%20und%20G%203-8?unique=c502d61)
|
