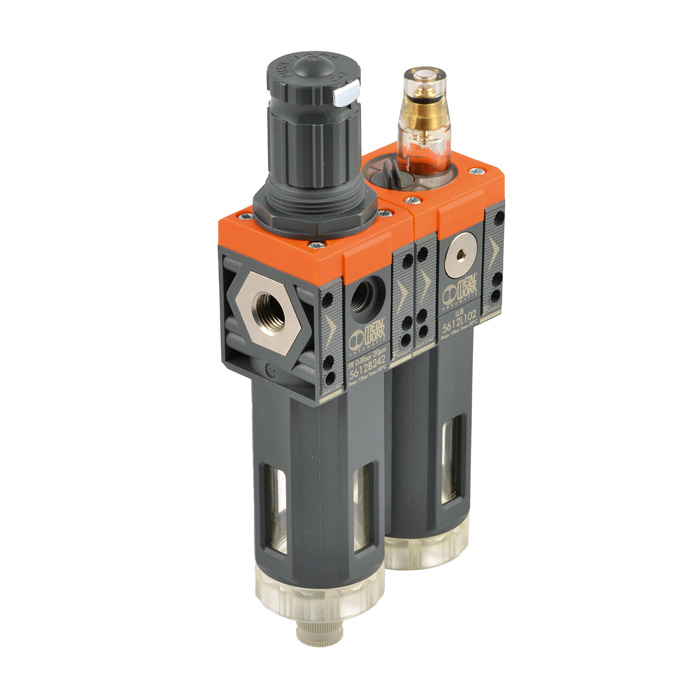

RIEGLER Filterregler + Öler »SYNTESI«, BG 1, G 3/8, 20 µm, 0…4 bar, RMSA
Typennummer: 5613B22L103
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Filterregler + Öler »SYNTESI« aus Technopolymer, für Druckluftaufbereitung, 0 bar – Typ 5613B22L103
Das RIEGLER Filterregler + Öler »SYNTESI«, BG 1, G 3/8, 20 µm, 0…4 bar, RMSA kombiniert Druckluftfilter, Regler und Öler in einer kompakten Wartungseinheit. Das Gehäuse besteht aus Technopolymer mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 0 bar bis 4 bar bei einem Eingangsdruck von max. 15 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 50 °C. Geeignet für Druckluft oder andere neutrale Gase. Filterfeinheit 20 µm, Behälter aus Technopolymer. Alles-in-einem-Lösung für aufbereitete, saubere Druckluft.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftversorgung von Produktionsanlagen und Pneumatik-Verbrauchern.
| Eingangsdruck max. | 15 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 50 °C |
| Medium | Druckluft oder andere neutrale Gase |
| Gehäuse | Technopolymer |
| Dichtmaterial | NBR |
| Membrane | NBR 60 Shore (Härte) mit Polyester Gewebeeinlage |
| Behälter | Technopolymer |
| Filterfeinheit | 20 µm |
| Regelbereich min. | 0 bar |
| Regelbereich max. | 4 bar |
| BG | 1 |
| Anschluss Eingang | G 3/8 |
| Anschluss Ausgang | |
| A (mm) | 84 |
| B (mm) | 198 |
| Durchfluss 1 | 350 Nl/min |
| Durchfluss 2 | 1400 Nl/min |
| Durchflusswertmessung 1 | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 0,5 bar |
| Durchflusswertmessung 2 | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 1 bar |
| Klassenname | PLUS |
| N | 122.2 mm |
| Reinheitsklasse d. Luft am Ausgang nach ISO 8573-1 | 4.7.- |
| A1 | 86,0 mm |
| Gewinde auf Vorder- und Rückseite | G 1/8 |
| Serie | Syntesi |
| Tropfaufsatz | Messing |
| Federhaube | Technopolymer |
| Kondensatablass |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[145617] RIEGLER Behälter für Öler »SYNTESI«, BG 1](/web/image/product.template/279274/image_128/%5B145617%5D%20RIEGLER%20Beh%C3%A4lter%20f%C3%BCr%20%C3%96ler%20%C2%BBSYNTESI%C2%AB%2C%20BG%201?unique=eb94d1e)
|
Typennummer: 9210110 |
5,18 € | |
![[145611] RIEGLER Behälter »SYNTESI«, BG 1, RMSA halbautomatisch](/web/image/product.template/279268/image_128/%5B145611%5D%20RIEGLER%20Beh%C3%A4lter%20%C2%BBSYNTESI%C2%AB%2C%20BG%201%2C%20RMSA%20halbautomatisch?unique=628641c)
|
Typennummer: 9210100 |
6,94 € | |
![[145634] RIEGLER Feder »SYNTESI«, BG 1, 0-4 bar, Antikorrosion](/web/image/product.template/279291/image_128/%5B145634%5D%20RIEGLER%20Feder%20%C2%BBSYNTESI%C2%AB%2C%20BG%201%2C%200-4%20bar%2C%20Antikorrosion?unique=50502f1)
|
Typennummer: 9210191 |
2,42 € | |
![[145620] RIEGLER Filterelement »SYNTESI«, BG 1, 20 µm](/web/image/product.template/279277/image_128/%5B145620%5D%20RIEGLER%20Filterelement%20%C2%BBSYNTESI%C2%AB%2C%20BG%201%2C%2020%20%C2%B5m?unique=85f0d78)
|
Typennummer: 9210151 |
4,90 € | |
![[144690] RIEGLER Gewindeanschlussbuchse »SYNTESI«, BG 1, G 3/8, inkl. 2 Schrauben](/web/image/product.template/277872/image_128/%5B144690%5D%20RIEGLER%20Gewindeanschlussbuchse%20%C2%BBSYNTESI%C2%AB%2C%20BG%201%2C%20G%203-8%2C%20inkl.%202%20Schrauben?unique=e13823e)
|
Typennummer: 9210003 |
1,86 € | |
![[145631] RIEGLER Öl-Einfüllschraube »SYNTESI«, BG 1](/web/image/product.template/279288/image_128/%5B145631%5D%20RIEGLER%20%C3%96l-Einf%C3%BCllschraube%20%C2%BBSYNTESI%C2%AB%2C%20BG%201?unique=e5fe94e)
|
Typennummer: 9210181 |
1,96 € | |
![[145629] RIEGLER Ölerkuppel (Tropfaufsatz) »SYNTESI«, BG 1, mit Öl-Einfüllschraube](/web/image/product.template/279286/image_128/%5B145629%5D%20RIEGLER%20%C3%96lerkuppel%20%28Tropfaufsatz%29%20%C2%BBSYNTESI%C2%AB%2C%20BG%201%2C%20mit%20%C3%96l-Einf%C3%BCllschraube?unique=4ba01d9)
|
Typennummer: 9210180 |
5,43 € | |
![[145642] RIEGLER Regleraufsatz (Glocke) »SYNTESI«, BG 1, 0 - 4 bar](/web/image/product.template/279299/image_128/%5B145642%5D%20RIEGLER%20Regleraufsatz%20%28Glocke%29%20%C2%BBSYNTESI%C2%AB%2C%20BG%201%2C%200%20-%204%20bar?unique=0abe492)
|
Typennummer: 9210201 |
12,86 € | |
![[145652] RIEGLER Ventilsitz für Filterregler »SYNTESI«, BG 1, 20 µm](/web/image/product.template/279309/image_128/%5B145652%5D%20RIEGLER%20Ventilsitz%20f%C3%BCr%20Filterregler%20%C2%BBSYNTESI%C2%AB%2C%20BG%201%2C%2020%20%C2%B5m?unique=74c7c57)
|
Typennummer: 9210212 |
6,70 € | |
![[111409] RIEGLER Verschlussschraube, Innensechskant 3 mm, G 1/8, NBR O-Ring, MSN](/web/image/product.template/183330/image_128/%5B111409%5D%20RIEGLER%20Verschlussschraube%2C%20Innensechskant%203%20mm%2C%20G%201-8%2C%20NBR%20O-Ring%2C%20MSN?unique=671c19e)
|
Typennummer: 233.02-N |
0,42 € | |
