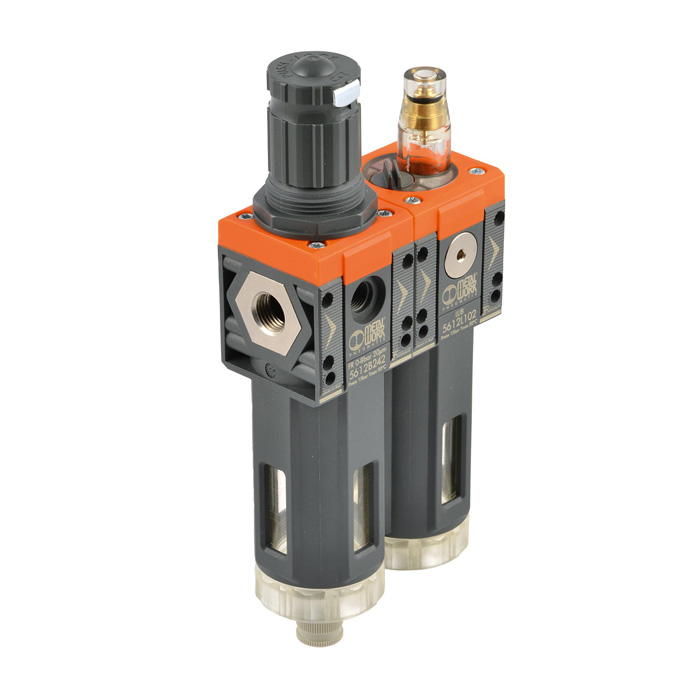

RIEGLER Filterregler + Öler »SYNTESI«, BG 1, G 3/8, 20 µm, 0…8 bar, RMSA
Typennummer: 5613B24L103
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Filterregler + Öler »SYNTESI« aus Technopolymer, für Druckluftaufbereitung, 0 bar – Typ 5613B24L103
Das RIEGLER Filterregler + Öler »SYNTESI«, BG 1, G 3/8, 20 µm, 0…8 bar, RMSA kombiniert Druckluftfilter, Regler und Öler in einer kompakten Wartungseinheit. Das Gehäuse besteht aus Technopolymer mit Dichtungen aus NBR. Der Regelbereich erstreckt sich von 0 bar bis 8 bar bei einem Eingangsdruck von max. 15 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 50 °C. Geeignet für Druckluft oder andere neutrale Gase. Filterfeinheit 20 µm, Behälter aus Technopolymer. Alles-in-einem-Lösung für aufbereitete, saubere Druckluft.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftversorgung von Produktionsanlagen und Pneumatik-Verbrauchern.
| Eingangsdruck max. | 15 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 50 °C |
| Medium | Druckluft oder andere neutrale Gase |
| Gehäuse | Technopolymer |
| Dichtmaterial | NBR |
| Membrane | NBR 60 Shore (Härte) mit Polyester Gewebeeinlage |
| Behälter | Technopolymer |
| Filterfeinheit | 20 µm |
| Regelbereich min. | 0 bar |
| Regelbereich max. | 8 bar |
| BG | 1 |
| Anschluss Eingang | G 3/8 |
| Anschluss Ausgang | |
| A (mm) | 84 |
| B (mm) | 198 |
| Durchfluss 1 | 350 Nl/min |
| Durchfluss 2 | 1400 Nl/min |
| Durchflusswertmessung 1 | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 0,5 bar |
| Durchflusswertmessung 2 | bei P1 = 10 bar, P2 = 6,3 bar und Druckabfall Δp = 1 bar |
| Klassenname | PLUS |
| N | 122.2 mm |
| Reinheitsklasse d. Luft am Ausgang nach ISO 8573-1 | 4.7.- |
| A1 | 86,0 mm |
| Gewinde auf Vorder- und Rückseite | G 1/8 |
| Serie | Syntesi |
| Tropfaufsatz | Messing |
| Federhaube | Technopolymer |
| Kondensatablass |
