RIEGLER Absperrventil »SYNTESI«, pneumatisch, BG1, G 3/8
Typennummer: 5613V203
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Absperrventil »SYNTESI« aus Technopolymer, für Druckluftaufbereitung – Typ 5613V203
Das RIEGLER Absperrventil »SYNTESI«, pneumatisch, BG1, G 3/8 erweitert Wartungssysteme modular um zusätzliche Funktionen. Das Gehäuse besteht aus Technopolymer. Der maximale Eingangsdruck beträgt 15 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 50 °C. Geeignet für Druckluft oder andere neutrale Gase. Nahtlose Integration in bestehende Systeme.
Einsatzbereich
Typische Anwendungsgebiete: Modulare Druckluft-Aufbereitungsstrecken.
| Eingangsdruck max. | 15 bar |
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 50 °C |
| Medium | Druckluft oder andere neutrale Gase |
| Gehäuse | Technopolymer |
| Steuerdruck min. | 3 bar |
| Steuerdruck max. | 10 bar |
| BG | 1 |
| Anschluss Eingang | G 3/8 |
| Anschluss Ausgang | |
| A (mm) | 42 |
| B (mm) | 66 |
| Abluft | G 1/8 |
| Durchfluss 1 | 1100 Nl/min |
| Durchfluss 2 | 1600 Nl/min |
| Durchflusswertmessung 1 | P2 = 6,3 bar und Druckabfall Δp = 0,5 bar |
| Durchflusswertmessung 2 | P2 = 6,3 bar und Druckabfall Δp = 1 bar |
| Klassenname | PLUS |
| A1 | 44,0 mm |
| Serie | Syntesi |
| F (mm) | 32.2 |
| Durchflussmenge der Entlüftung bei 6,3 bar | 500 Nl/min |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[144865] RIEGLER Absperrventil »SYNTESI«, pneumatisch, BG1, G 1/4](/web/image/product.template/279995/image_128/%5B144865%5D%20RIEGLER%20Absperrventil%20%C2%BBSYNTESI%C2%AB%2C%20pneumatisch%2C%20BG1%2C%20G%201-4?unique=4e0fc34)
|
Typennummer: 5612V202 |
60,55 € | |

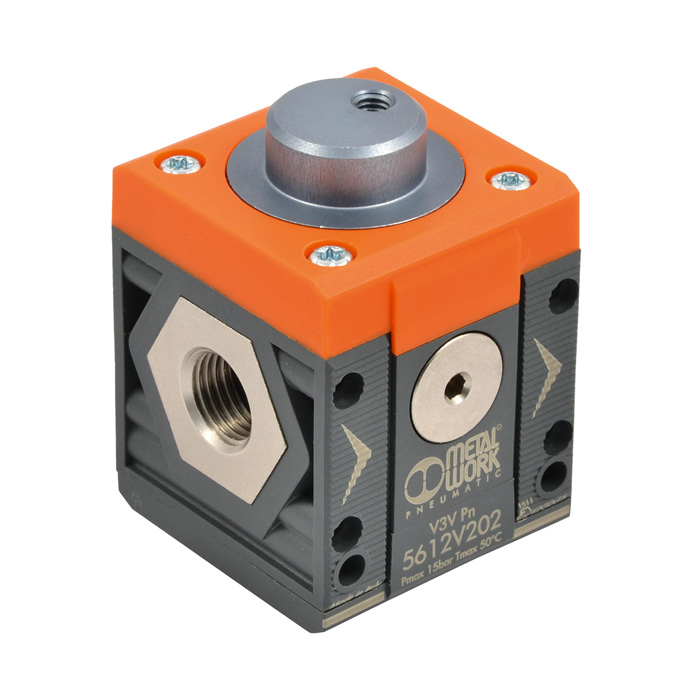

![[144864] RIEGLER Absperrventil »SYNTESI«, pneumatisch, BG1, G 1/8](/web/image/product.template/279994/image_128/%5B144864%5D%20RIEGLER%20Absperrventil%20%C2%BBSYNTESI%C2%AB%2C%20pneumatisch%2C%20BG1%2C%20G%201-8?unique=ad6f8ca)
|
Typennummer: 5611V201 |
60,55 € | |
![[144863] RIEGLER Absperrventil »SYNTESI«, pneumatisch, BG1, ohne Buchsen](/web/image/product.template/279993/image_128/%5B144863%5D%20RIEGLER%20Absperrventil%20%C2%BBSYNTESI%C2%AB%2C%20pneumatisch%2C%20BG1%2C%20ohne%20Buchsen?unique=0a2ab9a)
|
Typennummer: 5610V200 |
58,32 € | |
![[144871] RIEGLER Absperrventil »SYNTESI«, pneumatisch, BG2, G 1](/web/image/product.template/280001/image_128/%5B144871%5D%20RIEGLER%20Absperrventil%20%C2%BBSYNTESI%C2%AB%2C%20pneumatisch%2C%20BG2%2C%20G%201?unique=c71d90d)
|
Typennummer: 5626V206 |
106,62 € | |
![[144869] RIEGLER Absperrventil »SYNTESI«, pneumatisch, BG2, G 1/2](/web/image/product.template/279999/image_128/%5B144869%5D%20RIEGLER%20Absperrventil%20%C2%BBSYNTESI%C2%AB%2C%20pneumatisch%2C%20BG2%2C%20G%201-2?unique=9628aa7)
|
Typennummer: 5624V204 |
97,91 € | |
![[144870] RIEGLER Absperrventil »SYNTESI«, pneumatisch, BG2, G 3/4](/web/image/product.template/280000/image_128/%5B144870%5D%20RIEGLER%20Absperrventil%20%C2%BBSYNTESI%C2%AB%2C%20pneumatisch%2C%20BG2%2C%20G%203-4?unique=43e77cd)
|
Typennummer: 5625V205 |
106,62 € | |
![[144868] RIEGLER Absperrventil »SYNTESI«, pneumatisch, BG2, G 3/8](/web/image/product.template/279998/image_128/%5B144868%5D%20RIEGLER%20Absperrventil%20%C2%BBSYNTESI%C2%AB%2C%20pneumatisch%2C%20BG2%2C%20G%203-8?unique=5e757e3)
|
Typennummer: 5623V203 |
97,91 € | |
![[144867] RIEGLER Absperrventil »SYNTESI«, pneumatisch, BG2, ohne Buchsen](/web/image/product.template/279997/image_128/%5B144867%5D%20RIEGLER%20Absperrventil%20%C2%BBSYNTESI%C2%AB%2C%20pneumatisch%2C%20BG2%2C%20ohne%20Buchsen?unique=b50c928)
|
Typennummer: 5620V200 |
86,73 € | |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[113345] RIEGLER Sinterbronce-Schalldämpfer, MS Gewinde/Sechskant, G 1/8, SW 12](/web/image/product.template/186246/image_128/%5B113345%5D%20RIEGLER%20Sinterbronce-Schalld%C3%A4mpfer%2C%20MS%20Gewinde-Sechskant%2C%20G%201-8%2C%20SW%2012?unique=aace9de)
|
Typennummer: 567-1/M |
2,46 € | |

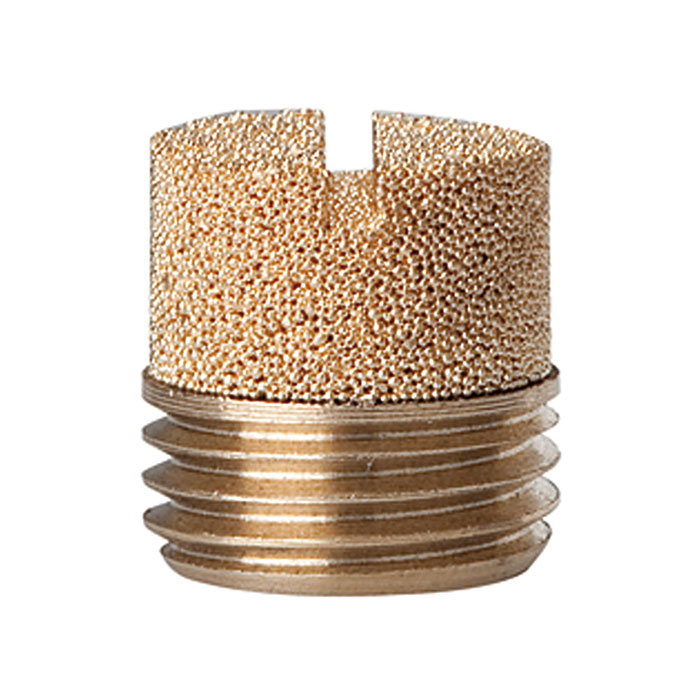

![[113353] RIEGLER Sinterbronce-Schalldämpfer, Schlitz, G 1/8, max. 10 bar](/web/image/product.template/186254/image_128/%5B113353%5D%20RIEGLER%20Sinterbronce-Schalld%C3%A4mpfer%2C%20Schlitz%2C%20G%201-8%2C%20max.%2010%20bar?unique=e964479)
|
Typennummer: 564-1 |
2,33 € | |
![[144695] RIEGLER Verbindungsnippelsatz »SYNTESI«, BG 1](/web/image/product.template/279863/image_128/%5B144695%5D%20RIEGLER%20Verbindungsnippelsatz%20%C2%BBSYNTESI%C2%AB%2C%20BG%201?unique=f87f747)
|
Typennummer: 9210000 |
2,70 € | |
![[145502] RIEGLER Verbindungselement 90°, »SYNTESI«, BG 1](/web/image/product.template/279258/image_128/%5B145502%5D%20RIEGLER%20Verbindungselement%2090%C2%B0%2C%20%C2%BBSYNTESI%C2%AB%2C%20BG%201?unique=de67692)
|
Typennummer: 9210009 |
4,08 € | |

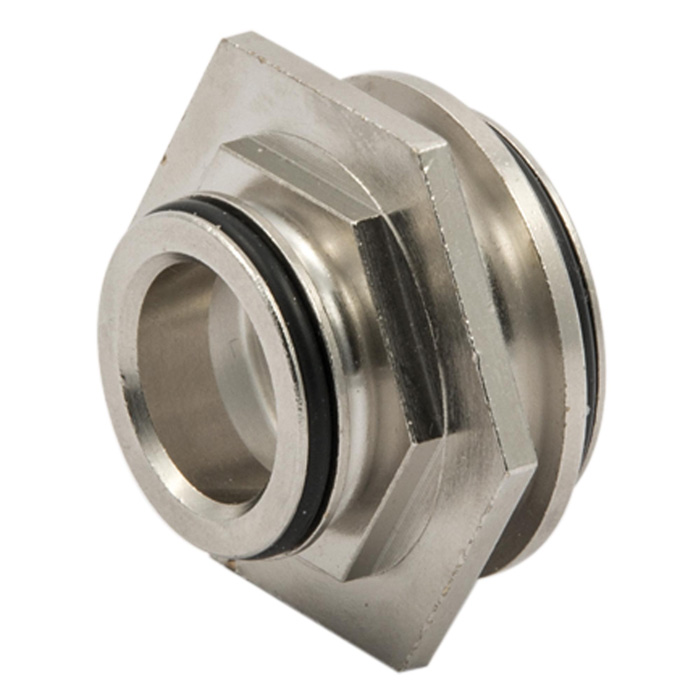

![[145504] RIEGLER Größenadapter »SYNTESI«, BG 1 - BG 2](/web/image/product.template/279260/image_128/%5B145504%5D%20RIEGLER%20Gr%C3%B6%C3%9Fenadapter%20%C2%BBSYNTESI%C2%AB%2C%20BG%201%20-%20BG%202?unique=f780728)
|
Typennummer: 9210006 |
6,47 € | |
![[145507] RIEGLER Befestigungsschraube »SYNTESI«, BG 1](/web/image/product.template/279263/image_128/%5B145507%5D%20RIEGLER%20Befestigungsschraube%20%C2%BBSYNTESI%C2%AB%2C%20BG%201?unique=4a7f6b5)
|
Typennummer: 9210030 |
0,25 € | |

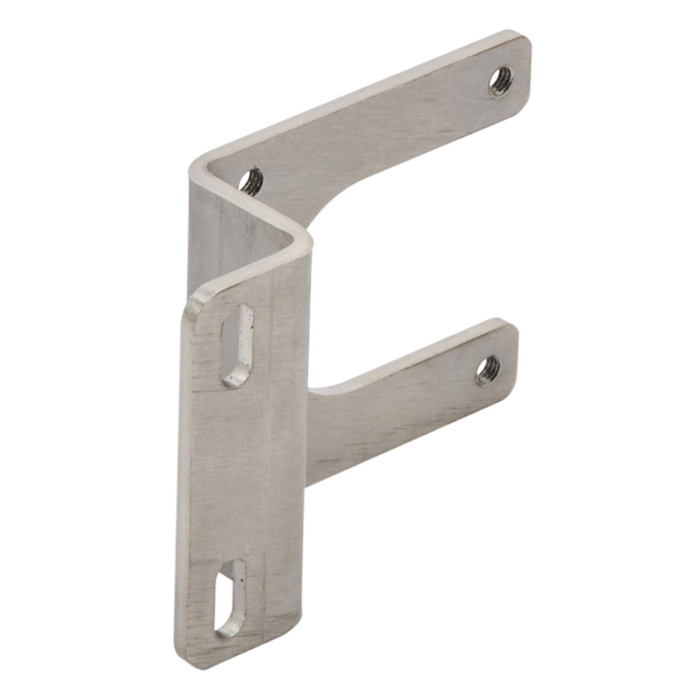

![[145658] RIEGLER Befestigungswinkel »SYNTESI«, BG 1, Standard und Antikorrosion](/web/image/product.template/279315/image_128/%5B145658%5D%20RIEGLER%20Befestigungswinkel%20%C2%BBSYNTESI%C2%AB%2C%20BG%201%2C%20Standard%20und%20Antikorrosion?unique=37b8db6)
|
Typennummer: 9200716X |
13,63 € | |

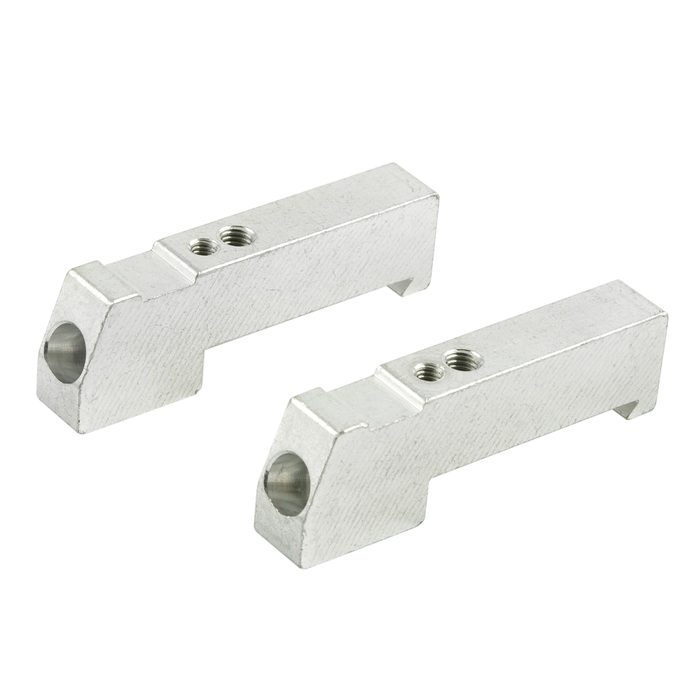

![[145660] RIEGLER Adapter für DIN-Schiene »SYNTESI«, BG 1 und BG 2](/web/image/product.template/279317/image_128/%5B145660%5D%20RIEGLER%20Adapter%20f%C3%BCr%20DIN-Schiene%20%C2%BBSYNTESI%C2%AB%2C%20BG%201%20und%20BG%202?unique=116325a)
|
Typennummer: 9200718X |
18,99 € | |
Instandhaltung: Wartung, Verschleiß und Ersatzteile
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[144690] RIEGLER Gewindeanschlussbuchse »SYNTESI«, BG 1, G 3/8, inkl. 2 Schrauben](/web/image/product.template/277872/image_128/%5B144690%5D%20RIEGLER%20Gewindeanschlussbuchse%20%C2%BBSYNTESI%C2%AB%2C%20BG%201%2C%20G%203-8%2C%20inkl.%202%20Schrauben?unique=653e3d9)
|
Typennummer: 9210003 |
1,86 € | |
![[111409] RIEGLER Verschlussschraube, Innensechskant 3 mm, G 1/8, NBR O-Ring, MSN](/web/image/product.template/183330/image_128/%5B111409%5D%20RIEGLER%20Verschlussschraube%2C%20Innensechskant%203%20mm%2C%20G%201-8%2C%20NBR%20O-Ring%2C%20MSN?unique=080c3b4)
|
Typennummer: 233.02-N |
0,42 € | |
