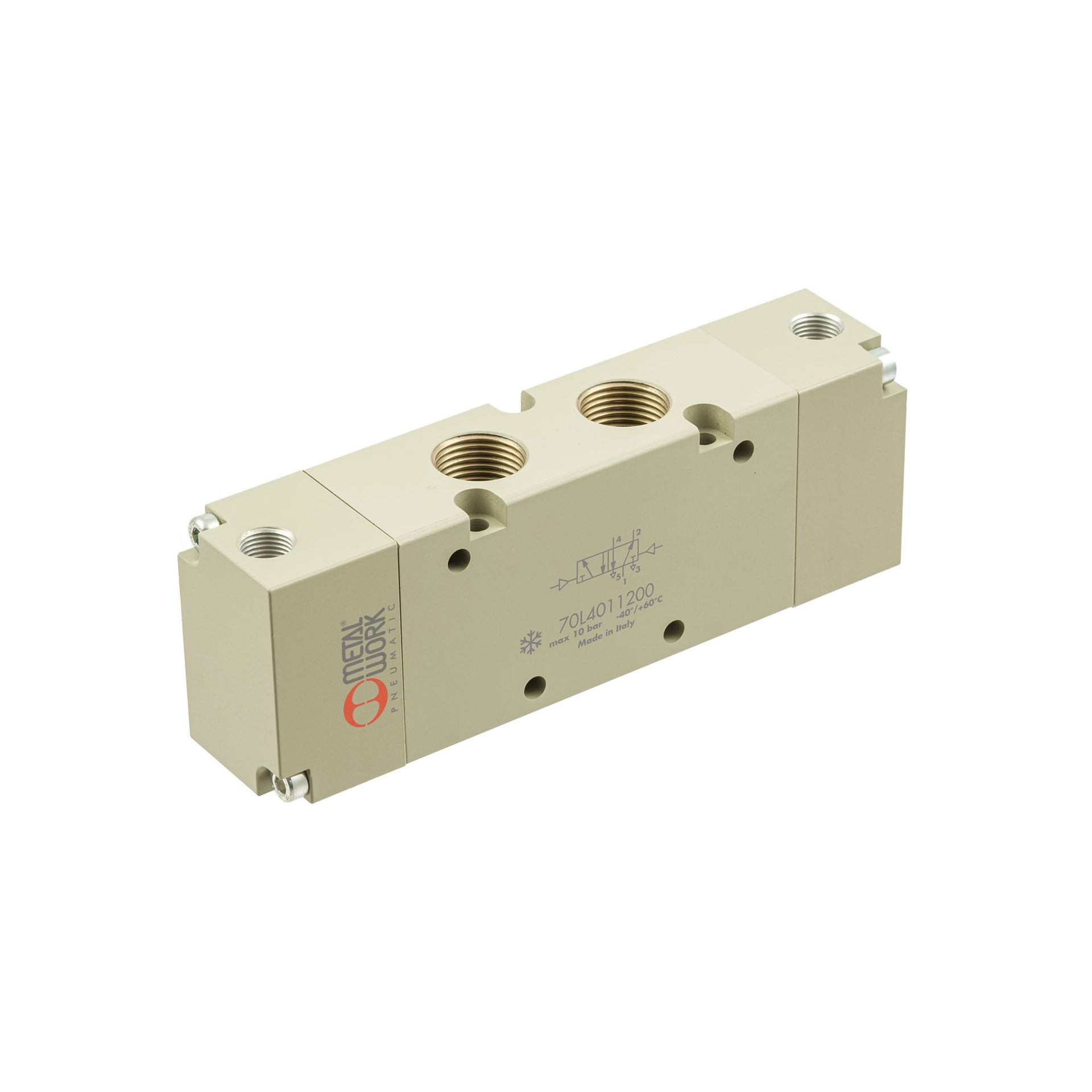

RIEGLER 5/2-Wegeventil Tieftemp., pneumatisch, bistabil, Anschluss G 3/8
Typennummer: 70L4011200
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Artikel Nr. :
149929EAN :
4047322807142Kategorie :
Pneumatisch betätigte VentileGewicht :
0,44 KgRIEGLER 5/2-Wegeventil Tieftemp. für Pneumatiksteuerung, max. 10 bar, G 3/8 IG – Typ 70L4011200
Das RIEGLER 5/2-Wegeventil Tieftemp., pneumatisch, bistabil, Anschluss G 3/8 steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Ausgelegt für einen maximalen Betriebsdruck von 10 bar. Der Temperaturbereich erstreckt sich zwischen -40 °C und 60 °C. Anschlussgewinde G 3/8 IG – passend für gängige Industriestandards. Geeignet für gefilterte, trockene und ungeölte Druckluft. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Ausführung | pneumatisch |
| DN | 133 |
| Steuerdruck min. bei -40 bis -10 °C | 5 bar |
| Steuerdruck min. bei -10 bis 60 °C | 3 bar |
| Betriebsdruck min. bei -40 bis -10 °C | 5 bar |
| Betriebsdruck min. bei -10 bis 60 °C | 3 bar |
| Symbol | 43 |
| Steuerluftanschluss | G 1/8 IG |
| Serie | Reihe 70 Tieftemperatur |
| Medium | gefilterte, trockene und ungeölte Druckluft |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und ∆p 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| Durchfluss 2 | 2150 Nl/min |
| Durchfluss 1 | 1560 Nl/min |
| Kolben | Aluminium vernickelt |
| Betätigung | bistabil |
| Temperaturbereich min. | -40 °C |
| Funktion | 5/2 |
| Steuerdruck max. | 10 bar |
| Betriebsdruck max. | 10 bar |
| Temperaturbereich max. | 60 °C |
| Ventilkörper | Aluminium |
| Anschluss | G 3/8 IG |
| Dichtmaterial | NBR |
| Klassenname | PLUS |
| Feder | Sonderstahl |
