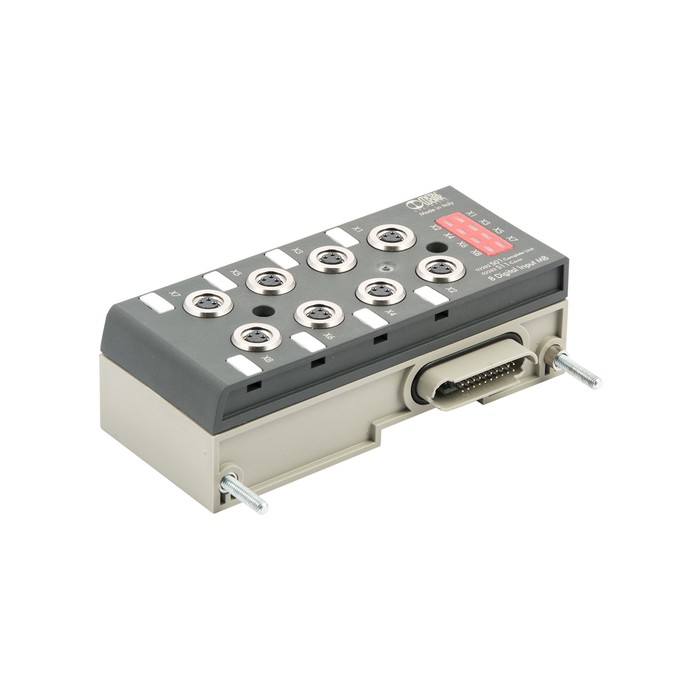

RIEGLER Signal-Modul EB 80, 8x M8 digitale Eingänge
Typennummer: 02282S01
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Signal-Modul EB 80 aus Technopolymer, für Pneumatiksteuerung – Typ 02282S01
Das RIEGLER Signal-Modul EB 80, 8x M8 digitale Eingänge bündelt mehrere Pneumatik-Ventile auf einer gemeinsamen Grundplatte. Das Gehäuse besteht aus Technopolymer mit Dichtungen aus NBR. Die Umgebungstemperatur liegt zwischen -10 °C und 50 °C. Schutzart IP 65. Zentrale Ventilsteuerung mit minimalem Installationsaufwand.
Einsatzbereich
Typische Anwendungsgebiete: Automatisierungsanlagen, Verpackungsmaschinen und Robotik.
| Gehäuse | Technopolymer |
| Dichtmaterial | NBR |
| Serie | EB 80 |
| Schutzart | IP 65 |
| Elektrischer Anschluss | 8x M8 Buchse, 3-polig |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Eingangssignal | PNP / NPN (mit Software konfigurierbar) |
| Ausführung | 8x M8 digitale Eingänge |
| REACH SVHC1 Stoff Name | Lead |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS compliant |
| REACH Info | contains SVHC substance |
| Klassenname | MAX |
| Betriebsspannung min. | 10.8 V DC |
| Betriebsspannung max. | 31.2 V DC |
| Versorgungsspannung | 12 -10 % bis 24 +30 % V DC |
| Max. zulässige Spannung | 32 V DC * |
| Modultyp | S |
| Modulbezeichnung | Signal-Modul |
| Betriebsspannung Sensoren | abhängig von der Versorgungsspannung |
| Schutzmaßnahmen | gegen Überlast und Kurzschluss an den Eingängen |
| Anzeige der Eingangsaktivität | je eine LED pro Eingang |
| Diagnostik | lokal mit LED-Anzeige und Software-Information |
| Diagnose-Signale | Unter-/Überspannung, Kurzschluss, Überlast |
| Max. Strombelastbarkeit je Steckplatz | 200 mA |
| Max. Strombelastbarkeit je Modul | 500 mA |
| Eingangswiderstand | 3.9 kΩ |
