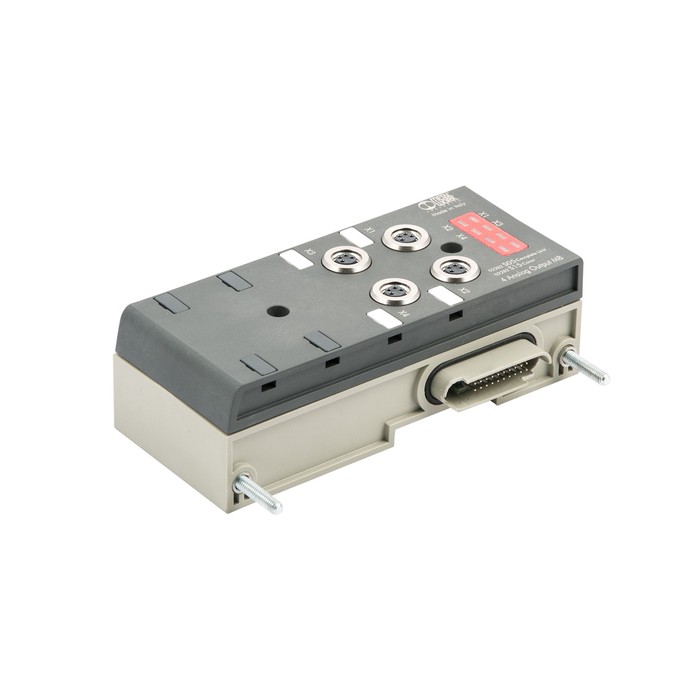

RIEGLER Signal-Modul EB 80, 4x M8 analoge Ausgänge
Typennummer: 02282S05
RIEGLER & Co. KG in Bad Urach ist ein angesehenes Unternehmen, das für seine innovativen Ansätze, erstklassige Produktqualität und engagierte Kundenbetreuung geschätzt wird. Seit mehr als 80 Jahren hat sich dieses Familienunternehmen zu einem führenden Anbieter von Komponenten für Druckluft- und Pneumatik sowie individuellen Systemlösungen entwickelt.
Signal-Modul für Ventilinsel EB 80, 4x M8 analoge Ausgänge
| Gehäuse | Technopolymer |
| Dichtmaterial | NBR |
| Serie | EB 80 |
| Schutzart | IP 65 |
| Elektrischer Anschluss | 4x M8 Buchse, 4-polig |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Eingangssignal | 0-10 / 0-5 / ±10 / ±5 V DC | 4-20 / 0-20 mA (mit SW konfig.) |
| Ausführung | 4x M8 analoge Ausgänge |
| REACH SVHC1 Stoff Name | Lead |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | Rohs compliant |
| REACH Info | contains SVHC substance |
| Klassenname | MAX |
| Betriebsspannung min. | 10.8 V DC |
| Betriebsspannung max. | 31.2 V DC |
| Versorgungsspannung | 12 -10 % bis 24 +30 % V DC |
| Max. zulässige Spannung | 32 V DC * |
| Modultyp | S |
| Modulbezeichnung | Signal-Modul |
| Geräte-Versorgungsspannung | abhängig von der Versorgungsspannung |
| Schutzmaßnahmen | gegen Überlast und Kurzschluss an den Ausgängen |
| Diagnostik | lokal mit LED-Anzeige |
| Diagnose-Signale | Überlast, Kurzschluss oder inkompatibler Anschluss |
| Digitale Konvertierungsauflösung | 15 bit + prefix |
| Max. Strombelastbarkeit je Steckplatz | 200 mA |
| Max. Strombelastbarkeit je Modul | 650 mA |
