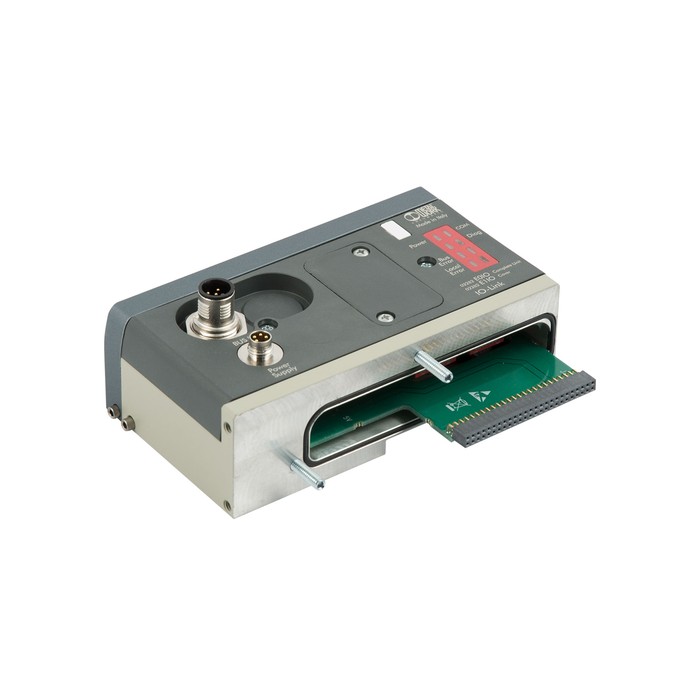

RIEGLER Elektrischer Feldbus-Anschluss EB 80, IO-Link 32 IN / 32 OUT
Typennummer: 02282E0IO
RIEGLER & Co. KG in Bad Urach ist ein angesehenes Unternehmen, das für seine innovativen Ansätze, erstklassige Produktqualität und engagierte Kundenbetreuung geschätzt wird. Seit mehr als 80 Jahren hat sich dieses Familienunternehmen zu einem führenden Anbieter von Komponenten für Druckluft- und Pneumatik sowie individuellen Systemlösungen entwickelt.
Elektrischer Feldbus-Anschluss für Ventilinsel EB 80, IO-Link 32 IN / 32 OUT
| Gehäuse | Technopolymer / Aluminium, lackiert |
| Dichtmaterial | NBR |
| Serie | EB 80 |
| Einschaltdauer | 1 |
| Leistungsaufnahme | max. 3,15 W |
| Schutzart | IP 65 |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Ausführung | IO-Link 32 IN / 32 OUT |
| REACH SVHC1 Stoff Name | Lead |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | Rohs compliant |
| REACH Info | contains SVHC substance |
| Klassenname | MAX |
| Betriebsspannung min. | 10.8 V DC |
| Betriebsspannung max. | 31.2 V DC |
| Versorgungsspannung | 12 -10 % bis 24 +30 % V DC |
| Max. zulässige Spannung | 32 V DC * |
| IO-Link Energieversorgung (L+L - Bus IN Stecker) | min. 20 V DC, max. 30 V DC |
| Stromaufnahme des Busmodules | siehe IO-Link Bedienungsanleitung |
| Maximale Anzahl der Knoten | 40 Ventilgrundpl.+je 16 dig. Ein-/Ausg.+je 4 an. Ein-/Ausg. |
| Wert eines Datenbits | 0 = nicht aktiv, 1 = aktiv |
| Anschluss Energieversorgung | M8 Stecker, 4-polig |
| Anschluss Feldbus | M12 Stecker, A-Kodierung - Portklasse A |
| Modultyp | E |
| Modulbezeichnung | Elektrischer Feldbus-Anschluss |
| Schutzmaßnahmen | Modul: Überlast, Verpolung | Ausgänge: Überlast, Kurzschluss |
| Diagnostik | IO-Link: LED + Software-Info, Ausgänge: LED + Statusbytes |
| Diagnose-Signale | SC, Spulendef., UV/OV, Modulkomm., Schaltzust., abw. Konfig. |
| Leistungsaufnahme ohne Ventilansteuerungen | 4 W für Modul "el. Anschl. -E" + 0,25 W je "Grundplatte -B" |
| Leistungsaufnahme je Ansteuerung, Einschalten (Speed Up) | 3 W für 15 ms |
| Max. Anzahl gleichzeitiger Ventilansteuerungen beim Einschalten | 38 (größere Anzahl mit "Zwischen-Modul-M" möglich) |
| Feldbus | IO-Link Version 1.1 |
| Kommunikationsgeschwindigkeit | 230.4 Kbps (COM3) |
| Hersteller ID / Geräte ID | 1046 (hex 0x0416) / 32 (hex 0x000020) |
| Prozessdatenlänge | 5 Byte der Eingabe / 4 Byte der Ausgabe |
| Maximale Anzahl der Ventilansteuerungen | 32 |
| Max. zul. Stromstärke für Ventilansteuerung, Dauerbetrieb | 4 A |
| Max. zul. Stromstärke für Ventilansteuerung, kurzzeitig | 6 A |
| Max. zul. Stromstärke für Bus-/Signalversorgung, Dauerbetrieb | 4 A |
| Max. zul. Stromstärke für Bus-/Signalversorgung, kurzzeitig | 6 A |
| Maximale Anzahl der digitalen Eingangssignale | 32 |
| Mindestzykluszeit | 2.8 ms |
| Leistungsaufnahme je Ansteuerung, Halten (nach Speed Up) | 0.3 W |
