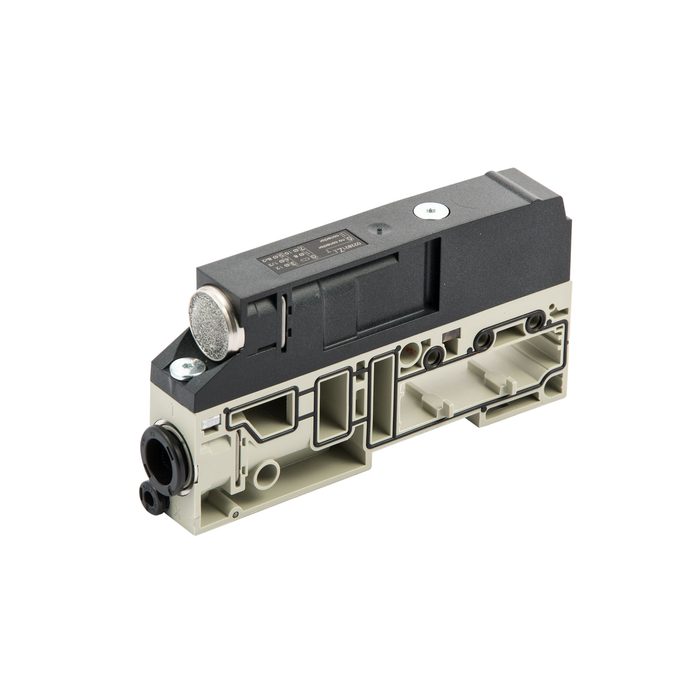

RIEGLER Luft-Anschluss EB 80, Ø 8, schallged. Abluft, ext. Steuerluft
Typennummer: 02282P1XZ00
RIEGLER & Co. KG in Bad Urach ist ein angesehenes Unternehmen, das für seine innovativen Ansätze, erstklassige Produktqualität und engagierte Kundenbetreuung geschätzt wird. Seit mehr als 80 Jahren hat sich dieses Familienunternehmen zu einem führenden Anbieter von Komponenten für Druckluft- und Pneumatik sowie individuellen Systemlösungen entwickelt.
Druckluft-Anschluss für Ventilinsel EB 80, Ø 8 mm, schallgedämpfte Abluft, externe Steuerluft
| Medium | gefilterte, ungeölte Druckluft |
| Gehäuse | Technopolymer |
| Dichtmaterial | NBR |
| Serie | EB 80 |
| Schutzart | IP 65 |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Erforderliche Reinheitsklasse nach ISO 8573-1 | 4.7.3 |
| Steuerdruck max. | 8 bar |
| Anschluss | Ø 8 mm |
| Ausführung | mit schallgedämpfter Abluft |
| REACH SVHC1 Stoff Name | Lead |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | Rohs compliant |
| Durchfluss_1 | 1800 Nl/min |
| REACH Info | contains SVHC substance |
| Durchflusswertmessung 1 | Druckversorgung über Anschluss 1, bei 6,3 bar ∆p 1 bar |
| Klassenname | MAX |
| Steuerluftzufuhr | extern |
| Anschluss 3+5 | Schalldämpfer |
| Steuerdruck min. 2/2- und 3/2-Wegeventile | 3-5 bar, abh. vom Arbeitsdruck |
| Modultyp | P |
| Modulbezeichnung | Druckluft-Anschluss |
| Betriebsdruck min. 5/2-, 5/3-Wegeventile mit int. Steuerluft | 3 bar |
| Betriebsdruck max. mit int. Steuerluft | 8 bar |
| Betriebsdruck max. mit ext. Steuerluft | 10 bar |
| Steuerdruck min. 5/2- und 5/3-Wegeventile | 3 bar |
| Betriebsdruck min. 2/2-, 3/2-Wegeventile mit int. Steuerluft | 3.5 bar |
| Betriebsdruck min. mit ext. Steuerluft | -0.99 bar |
