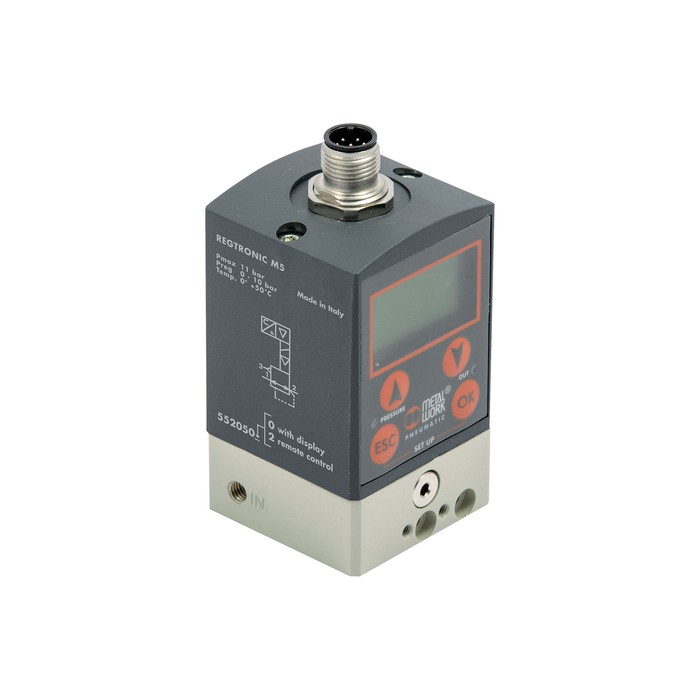

RIEGLER Präz.-Prop.-Druckregler REGTRONIC, M5, Display, 0-10 V
Typennummer: 5520500
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Präzisions-Proportionaldruckregler REGTRONIC, M5, mit Display/Tasten, 0-10 V, p1= max. 11 bar, p2= 0,05-10 bar, T= 0-50 °C
| Eingangsdruck max. | 11 bar |
| Temperaturbereich min. | 0 °C |
| Temperaturbereich max. | 50 °C |
| Medium | Gefilterte, ungeölte Druckluft, max. Partikelgröße 10 µm, frei von Kondensat |
| Gehäuse | Aluminium |
| Serie | REGTRONIC |
| Schutzart | IP 65 |
| Elektrischer Anschluss | M12-Stecker, 8-polig |
| Display | mit |
| Einbaulage | beliebig |
| Hysterese | ±0,2 % (vom Endwert) |
| Digitaler Ausgang | PNP / NPN |
| Eingangssignal | 0 - 5 V DC / 0 - 10 V DC / 4 - 20 mA / RS 232 / Tasten |
| Wiederholgenauigkeit | ±0,2 % (vom Endwert) |
| Analoger Ausgang | 0 - 10 V DC |
| Gewinde | M5 IG |
| Regelbereich min. | 0.05 bar |
| Regelbereich max. | 10 bar |
| A (mm) | 47 |
| B (mm) | 88 |
| Ausführung | analog |
| Durchfluss 1 | 10 Nl/min |
| Durchfluss 2 | 10 Nl/min |
| Durchflusswertmessung 1 | Durchfluss bei 6,3 bar und Δp 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6,3 bar und Δp 1 bar |
| Klassenname | MAX |
| Betriebsspannung min. | 10.8 V DC |
| Betriebsspannung max. | 31.2 V DC |
| Empfindlichkeit/Totband | Einstellbereich: 10 - 300 mbar |
| Display - Auflösung, minimal | 0,01 bar / 0,001 MPa / 0,01 psi |
| Eingangsdruck min. | zu regelnder Druck +1 bar |
| Display - Genauigkeit | ±0,3 % (vom Endwert) |
| Display - Maßeinheit | bar, MPa, psi |
| Auflösung des analogen Ausgangs | ±0,1 % (vom Endwert) |
| Temperaturabhängigkeit | max. 2 mbar / °C |
| WiFi | ohne |
| Kompatibel mit App | nein |
| Versorgungsspannung | 12 -10 % bis 24 +30 % V DC |
| Max. zulässige Spannung | 32 V DC * |
| Stromaufnahme | max. 220 mA bei 12 V DC |
