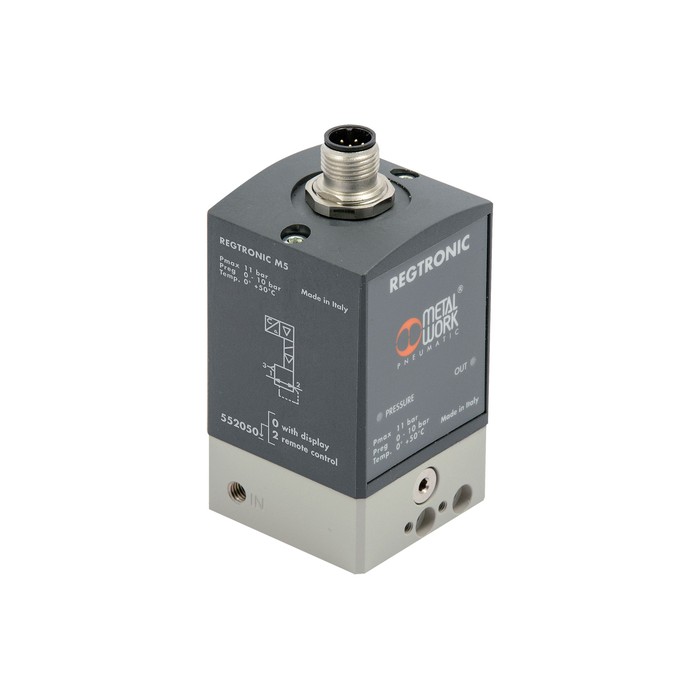

RIEGLER Präz.-Prop.-Druckregler REGTRONIC, M5, ferngest., 0-10 V
Typennummer: 5520502
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Präz.-Prop.-Druckregler REGTRONIC aus Aluminium, für Druckluftaufbereitung – Typ 5520502
Das RIEGLER Präz.-Prop.-Druckregler REGTRONIC, M5, ferngest., 0-10 V reduziert den Eingangsdruck präzise auf einen konstanten Arbeitsdruck und schützt nachgeschaltete Verbraucher vor Druckschwankungen. Das Gehäuse besteht aus Aluminium. Der Regelbereich erstreckt sich von 0.05 bar bis 10 bar bei einem Eingangsdruck von max. 11 bar. Der Temperaturbereich erstreckt sich zwischen 0 °C und 50 °C. Anschlussgewinde M5 IG – passend für gängige Industriestandards. Geeignet für Gefilterte, ungeölte Druckluft, max. Partikelgröße 10 µm, frei von Kondensat. Schutzart IP 65. Gleichmäßiger Arbeitsdruck für konstante Prozessqualität.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftaufbereitung, Maschinenversorgung und Prozesssteuerung.
| Eingangsdruck max. | 11 bar |
| Temperaturbereich min. | 0 °C |
| Temperaturbereich max. | 50 °C |
| Medium | Gefilterte, ungeölte Druckluft, max. Partikelgröße 10 µm, frei von Kondensat |
| Gehäuse | Aluminium |
| Serie | REGTRONIC |
| Schutzart | IP 65 |
| Elektrischer Anschluss | M12-Stecker, 8-polig |
| Display | ohne |
| Einbaulage | beliebig |
| Hysterese | ±0,2 % (vom Endwert) |
| Digitaler Ausgang | PNP / NPN |
| Eingangssignal | 0 - 5 V DC / 0 - 10 V DC / 4 - 20 mA / RS 232 |
| Wiederholgenauigkeit | ±0,2 % (vom Endwert) |
| Analoger Ausgang | 0 - 10 V DC |
| Gewinde | M5 IG |
| Regelbereich min. | 0.05 bar |
| Regelbereich max. | 10 bar |
| A (mm) | 47 |
| B (mm) | 88 |
| Ausführung | analog |
| Durchfluss 1 | 10 Nl/min |
| Durchfluss 2 | 10 Nl/min |
| Durchflusswertmessung 1 | Durchfluss bei 6,3 bar und Δp 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6,3 bar und Δp 1 bar |
| Klassenname | MAX |
| Betriebsspannung min. | 10.8 V DC |
| Betriebsspannung max. | 31.2 V DC |
| Empfindlichkeit/Totband | Einstellbereich: 10 - 300 mbar |
| Eingangsdruck min. | zu regelnder Druck +1 bar |
| Auflösung des analogen Ausgangs | ±0,1 % (vom Endwert) |
| Temperaturabhängigkeit | max. 2 mbar / °C |
| WiFi | ohne |
| Kompatibel mit App | nein |
| Versorgungsspannung | 12 -10 % bis 24 +30 % V DC |
| Max. zulässige Spannung | 32 V DC * |
| Stromaufnahme | max. 220 mA bei 12 V DC |
