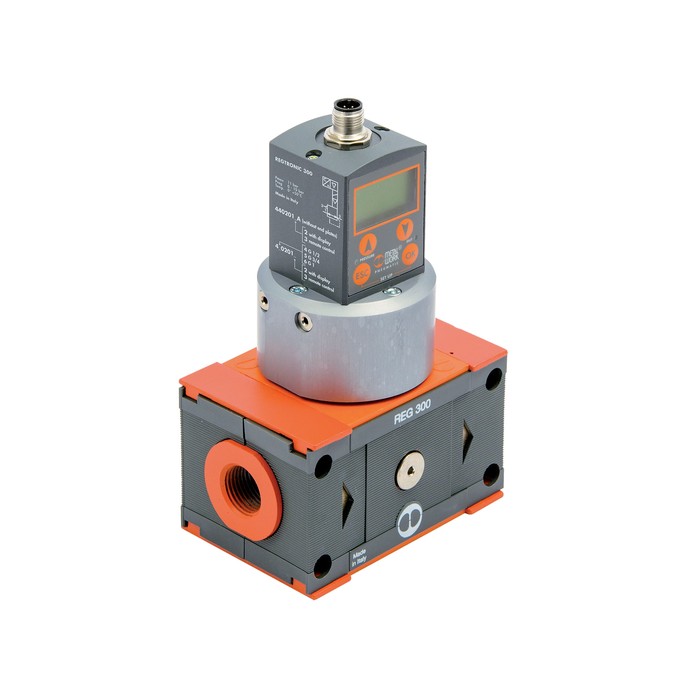

RIEGLER Präz.-Prop.-Druckregler REGTRONIC 300, G 3/4, Display, 0-10 V
Typennummer: 4502012
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Präz.-Prop.-Druckregler REGTRONIC 300 aus Aluminium, für Druckluftaufbereitung – Typ 4502012
Das RIEGLER Präz.-Prop.-Druckregler REGTRONIC 300, G 3/4, Display, 0-10 V reduziert den Eingangsdruck präzise auf einen konstanten Arbeitsdruck und schützt nachgeschaltete Verbraucher vor Druckschwankungen. Das Gehäuse besteht aus Aluminium. Der Regelbereich erstreckt sich von 0.05 bar bis 10 bar bei einem Eingangsdruck von max. 11 bar. Der Temperaturbereich erstreckt sich zwischen 0 °C und 50 °C. Anschlussgewinde G 3/4 IG – passend für gängige Industriestandards. Geeignet für Gefilterte, ungeölte Druckluft, max. Partikelgröße 10 µm, frei von Kondensat. Schutzart IP 65. Gleichmäßiger Arbeitsdruck für konstante Prozessqualität.
Einsatzbereich
Typische Anwendungsgebiete: Druckluftaufbereitung, Maschinenversorgung und Prozesssteuerung.
| Eingangsdruck max. | 11 bar |
| Temperaturbereich min. | 0 °C |
| Temperaturbereich max. | 50 °C |
| Medium | Gefilterte, ungeölte Druckluft, max. Partikelgröße 10 µm, frei von Kondensat |
| Gehäuse | Aluminium |
| Serie | REGTRONIC 300 |
| Schutzart | IP 65 |
| Elektrischer Anschluss | M12-Stecker, 8-polig |
| Display | mit |
| Einbaulage | beliebig |
| Hysterese | ±0,2 % (vom Endwert) |
| Digitaler Ausgang | PNP / NPN |
| Eingangssignal | 0 - 5 V DC / 0 - 10 V DC / 4 - 20 mA / RS 232 / Tasten |
| Wiederholgenauigkeit | ±0,2 % (vom Endwert) |
| Analoger Ausgang | 0 - 10 V DC |
| Gewinde | G 3/4 IG |
| Regelbereich min. | 0.05 bar |
| Regelbereich max. | 10 bar |
| A (mm) | 110 |
| B (mm) | 174.5 |
| Ausführung | analog |
| Durchfluss 1 | 4500 Nl/min |
| Durchfluss 2 | 7000 Nl/min |
| Durchflusswertmessung 1 | Durchfluss bei 6,3 bar und Δp 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6,3 bar und Δp 1 bar |
| Klassenname | MAX |
| Betriebsspannung min. | 10.8 V DC |
| Betriebsspannung max. | 31.2 V DC |
| Empfindlichkeit/Totband | Einstellbereich: 10 - 300 mbar |
| Display - Auflösung, minimal | 0,01 bar / 0,001 MPa / 0,01 psi |
| Eingangsdruck min. | zu regelnder Druck +1 bar |
| Display - Genauigkeit | ±0,3 % (vom Endwert) |
| Display - Maßeinheit | bar, MPa, psi |
| Auflösung des analogen Ausgangs | ±0,1 % (vom Endwert) |
| Temperaturabhängigkeit | max. 2 mbar / °C |
| WiFi | ohne |
| Kompatibel mit App | nein |
| Versorgungsspannung | 12 -10 % bis 24 +30 % V DC |
| Max. zulässige Spannung | 32 V DC * |
| Stromaufnahme | max. 220 mA bei 12 V DC |
