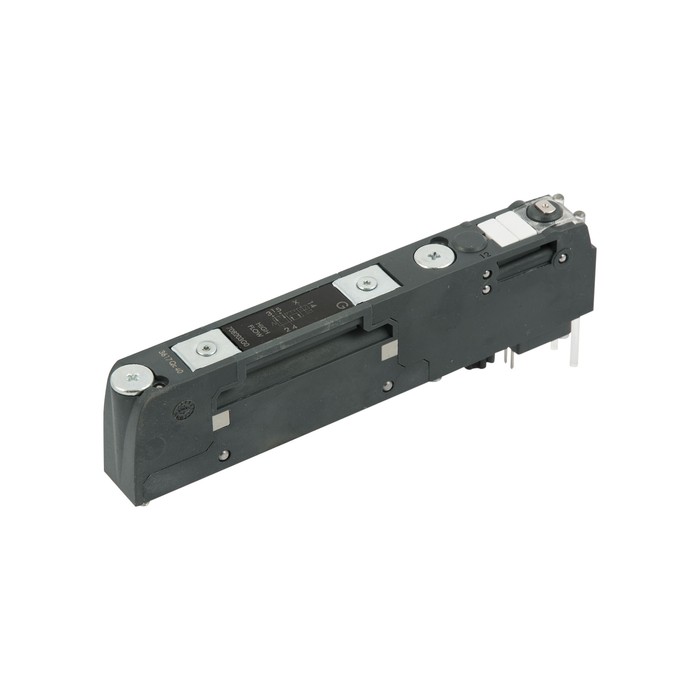

RIEGLER Hochleistungsventil EB 80, 3/2 NC, Handhilfsbetätigung bistabil
Typennummer: 708203G1
RIEGLER & Co. KG in Bad Urach ist ein angesehenes Unternehmen, das für seine innovativen Ansätze, erstklassige Produktqualität und engagierte Kundenbetreuung geschätzt wird. Seit mehr als 80 Jahren hat sich dieses Familienunternehmen zu einem führenden Anbieter von Komponenten für Druckluft- und Pneumatik sowie individuellen Systemlösungen entwickelt.
Hochleistungsventil für Ventilinsel EB 80, 3/2-Wege NC, Handhilfsbetätigung bistabil
| Medium | gefilterte, ungeölte Druckluft |
| Gehäuse | Technopolymer |
| Dichtmaterial | NBR |
| Serie | EB 80 |
| Schutzart | IP 65 |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Erforderliche Reinheitsklasse nach ISO 8573-1 | 4.7.3 |
| Steuerdruck max. | 8 bar |
| Handhilfsbetätigung | bistabil |
| Ausführung | 3/2 NC Hochleistungsventil |
| REACH SVHC1 Stoff Name | Lead |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | Rohs compliant |
| Durchfluss_1 | 350 Nl/min |
| Durchfluss_2 | 650 Nl/min |
| REACH Info | contains SVHC substance |
| Durchflusswertmessung 1 | mit Anschluss 2/4 Ø 4 mm, bei 6,3 bar ∆p 1 bar |
| Durchflusswertmessung 2 | mit Anschluss 2/4 Ø 6 mm, bei 6,3 bar ∆p 1 bar |
| Klassenname | MAX |
| Steuerdruck min. | 3-5 bar, abh. vom Arbeitsdruck |
| Durchfluss_4 | 1250 Nl/min |
| Durchflusswertmessung 4 | mit Y-Verbinder Ø 10 mm, bei 6,3 bar ∆p 1 bar |
| Durchflusswertmessung 3 | mit Anschluss 2/4 Ø 8 mm, bei 6,3 bar ∆p 1 bar |
| Modultyp | G |
| Modulbezeichnung | Ventil |
| Betriebsdruck max. mit int. Steuerluft | 8 bar |
| Betriebsdruck max. mit ext. Steuerluft | 10 bar |
| Durchfluss_3 | 800 Nl/min |
| Einschaltzeit bei 6 bar (TRA) | 13 |
| Ausschaltzeit bei 6 bar (TRR) | 36 |
| Betriebsdruck min. mit ext. Steuerluft | -0.99 bar |
| Betriebsdruck min. mit int. Steuerluft | 3.5 bar |
