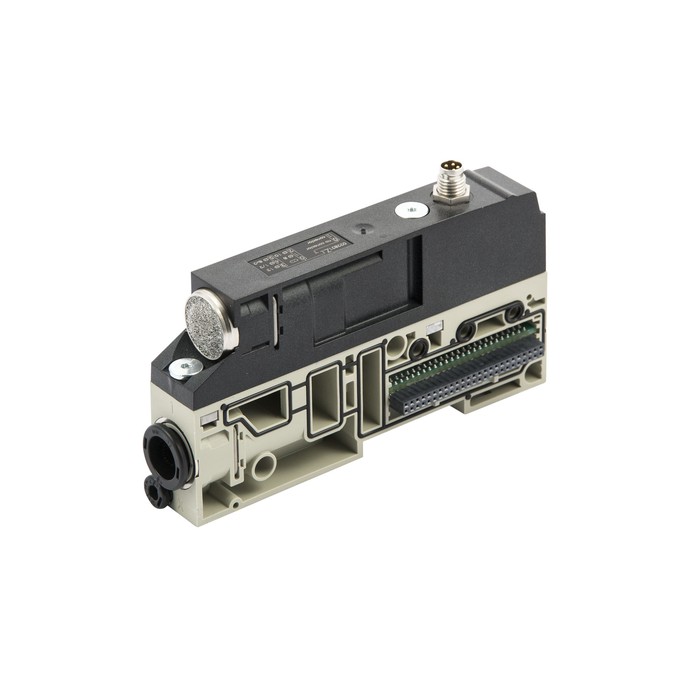

RIEGLER Zw.-Modul EB80, Ø10, Schalld., freier Durchg., mit elektr. Einsp.
Typennummer: 02282M201Z01
RIEGLER & Co. KG in Bad Urach ist ein angesehenes Unternehmen, das für seine innovativen Ansätze, erstklassige Produktqualität und engagierte Kundenbetreuung geschätzt wird. Seit mehr als 80 Jahren hat sich dieses Familienunternehmen zu einem führenden Anbieter von Komponenten für Druckluft- und Pneumatik sowie individuellen Systemlösungen entwickelt.
Zwischen-Modul für Ventilinsel EB 80, Ø 10 mm, mit schallgedämpfter Abluft, freier Durchgang, mit zus. elektrischer Einspeisung
| Medium | gefilterte, ungeölte Druckluft |
| Gehäuse | Technopolymer |
| Dichtmaterial | NBR |
| Serie | EB 80 |
| Schutzart | IP 65 |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Erforderliche Reinheitsklasse nach ISO 8573-1 | 4.7.3 |
| Steuerdruck max. | 8 bar |
| Anschluss | Ø 10 mm |
| Ausführung | mit schallgedämpfter Abluft |
| REACH SVHC1 Stoff Name | Lead |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | Rohs compliant |
| Durchfluss_1 | 2800 Nl/min |
| REACH Info | contains SVHC substance |
| Durchflusswertmessung 1 | Druckversorgung über Anschluss 1, bei 6,3 bar ∆p 1 bar |
| Klassenname | MAX |
| Betriebsspannung min. | 10.8 V DC |
| Betriebsspannung max. | 31.2 V DC |
| Versorgungsspannung | 12 -10 % bis 24 +30 % V DC |
| Max. zulässige Spannung | 32 V DC |
| Zusätzliche elektrische Einspeisung | mit (M8, 4-polig) |
| Anschluss 3+5 | Schalldämpfer |
| Steuerdruck min. 2/2- und 3/2-Wegeventile | 3-5 bar, abh. vom Arbeitsdruck |
| Modultyp | M |
| Modulbezeichnung | Zwischen-Modul |
| Kanaltrennung | freier Durchgang |
| Max. Anzahl gleichzeitiger Ventilansteuerungen beim Einschalten | 24 V DC: 48 / 12 V DC: 32 |
| Betriebsdruck min. 5/2-, 5/3-Wegeventile mit int. Steuerluft | 3 bar |
| Betriebsdruck max. mit int. Steuerluft | 8 bar |
| Betriebsdruck max. mit ext. Steuerluft | 10 bar |
| Steuerdruck min. 5/2- und 5/3-Wegeventile | 3 bar |
| Betriebsdruck min. 2/2-, 3/2-Wegeventile mit int. Steuerluft | 3.5 bar |
| Betriebsdruck min. mit ext. Steuerluft | -0.99 bar |
