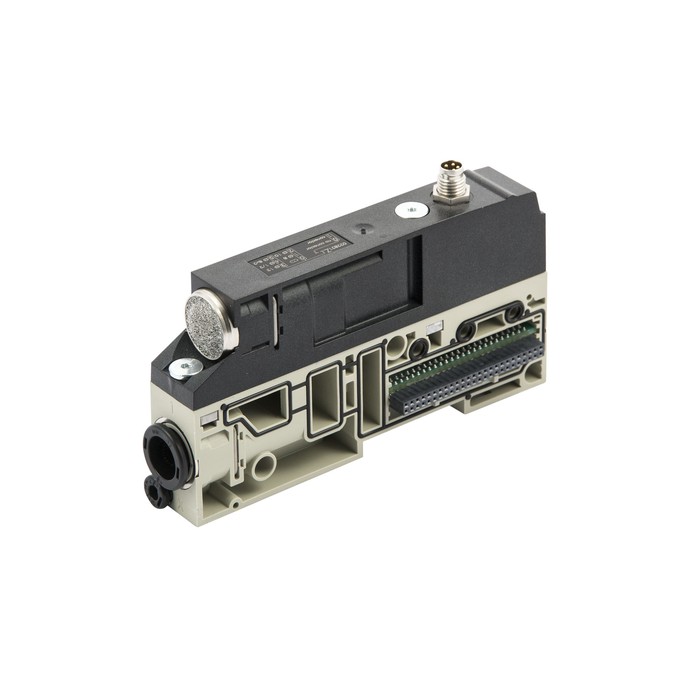

RIEGLER Zw.-Modul EB80 Ø10, Abluft 1xØ10, Anschl. 1 getr., mit el. Einsp.
Typennummer: 02282M211Z21
RIEGLER & Co. KG in Bad Urach ist ein angesehenes Unternehmen, das für seine innovativen Ansätze, erstklassige Produktqualität und engagierte Kundenbetreuung geschätzt wird. Seit mehr als 80 Jahren hat sich dieses Familienunternehmen zu einem führenden Anbieter von Komponenten für Druckluft- und Pneumatik sowie individuellen Systemlösungen entwickelt.
Zwischen-Modul für Ventilinsel EB 80, Ø 10 mm, mit gefasster Abluft 1x Ø 10 mm, Anschluss 1 getrennt, mit zus. elektr. Einspeisung
| Medium | gefilterte, ungeölte Druckluft |
| Gehäuse | Technopolymer |
| Dichtmaterial | NBR |
| Serie | EB 80 |
| Schutzart | IP 65 |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Erforderliche Reinheitsklasse nach ISO 8573-1 | 4.7.3 |
| Steuerdruck max. | 8 bar |
| Anschluss | Ø 10 mm |
| Ausführung | mit gefasster Abluft |
| REACH SVHC1 Stoff Name | Lead |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | Rohs compliant |
| Durchfluss_1 | 2800 Nl/min |
| REACH Info | contains SVHC substance |
| Durchflusswertmessung 1 | Druckversorgung über Anschluss 1, bei 6,3 bar ∆p 1 bar |
| Durchflusswertmessung 2 | Druckversorgung über Anschluss 3/5, bei 6,3 bar Δp 1 bar |
| Klassenname | MAX |
| Betriebsspannung min. | 10.8 V DC |
| Betriebsspannung max. | 31.2 V DC |
| Versorgungsspannung | 12 -10 % bis 24 +30 % V DC |
| Max. zulässige Spannung | 32 V DC |
| Zusätzliche elektrische Einspeisung | mit (M8, 4-polig) |
| Durchfluss_2_3 | 3200 Nl/min |
| Anschluss 3+5 | 1x Ø 10 mm |
| Steuerdruck min. 2/2- und 3/2-Wegeventile | 3-5 bar, abh. vom Arbeitsdruck |
| Modultyp | M |
| Modulbezeichnung | Zwischen-Modul |
| Kanaltrennung | Anschluss 1 getrennt |
| Max. Anzahl gleichzeitiger Ventilansteuerungen beim Einschalten | 24 V DC: 48 / 12 V DC: 32 |
| Betriebsdruck min. 5/2-, 5/3-Wegeventile mit int. Steuerluft | 3 bar |
| Betriebsdruck max. mit int. Steuerluft | 8 bar |
| Betriebsdruck max. mit ext. Steuerluft | 10 bar |
| Steuerdruck min. 5/2- und 5/3-Wegeventile | 3 bar |
| Betriebsdruck min. 2/2-, 3/2-Wegeventile mit int. Steuerluft | 3.5 bar |
| Betriebsdruck min. mit ext. Steuerluft | -0.99 bar |
