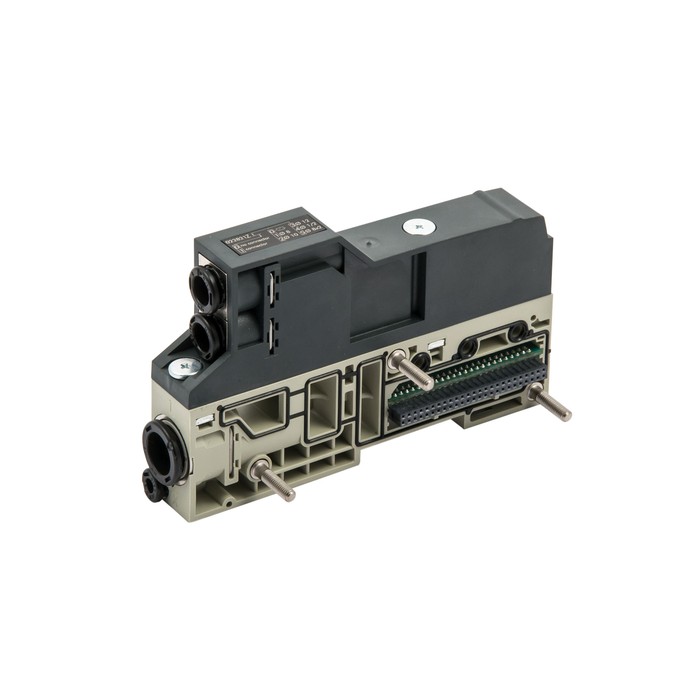

RIEGLER Zw.-Modul EB80, Ø12, Abl. 2x Ø8, An. 1/3/5 getr., o. el. Einsp.
Typennummer: 02282M320Z60
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
Zwischen-Modul für Ventilinsel EB 80, Ø 12 mm, mit getr. Abluft 2x Ø 8 mm, Anschlüsse 1/3/5 getr., ohne zus. elektr. Einspeisung
| Medium | gefilterte, ungeölte Druckluft |
| Gehäuse | Technopolymer |
| Dichtmaterial | NBR |
| Serie | EB 80 |
| Schutzart | IP 65 |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Erforderliche Reinheitsklasse nach ISO 8573-1 | 4.7.3 |
| Steuerdruck max. | 8 bar |
| Anschluss | Ø 12 mm |
| Ausführung | mit getrennter Abluft |
| REACH SVHC1 Stoff Name | Lead |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| RoHS Werkstoff-Hinweis | RoHS compliant |
| Durchfluss 1 | 3500 Nl/min |
| REACH Info | contains SVHC substance |
| Durchflusswertmessung 1 | Druckversorgung über Anschluss 1, bei 6,3 bar ∆p 1 bar |
| Durchflusswertmessung 2 | Druckversorgung über Anschluss 3/5, bei 6,3 bar Δp 1 bar |
| Klassenname | MAX |
| Zusätzliche elektrische Einspeisung | ohne |
| Durchfluss 2_3 | 1800 x 2 Nl/min |
| Anschluss 3+5 | 2x Ø 8 mm |
| Steuerdruck min. 2/2- und 3/2-Wegeventile | 3-5 bar, abh. vom Arbeitsdruck |
| Modultyp | M |
| Modulbezeichnung | Zwischen-Modul |
| Kanaltrennung | Anschlüsse 1/3/5 getrennt |
| Betriebsdruck min. 5/2-, 5/3-Wegeventile mit int. Steuerluft | 3 bar |
| Betriebsdruck max. mit int. Steuerluft | 8 bar |
| Betriebsdruck max. mit ext. Steuerluft | 10 bar |
| Steuerdruck min. 5/2- und 5/3-Wegeventile | 3 bar |
| Betriebsdruck min. 2/2-, 3/2-Wegeventile mit int. Steuerluft | 3.5 bar |
| Betriebsdruck min. mit ext. Steuerluft | -0.99 bar |
