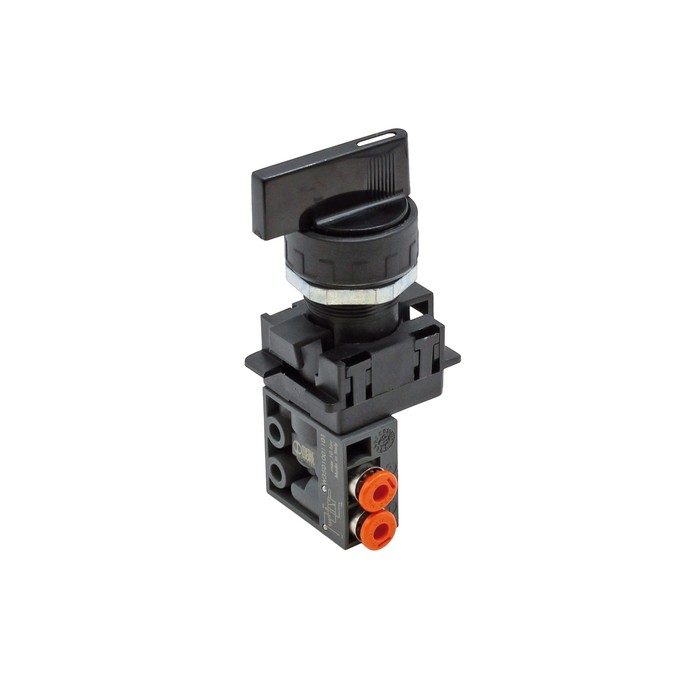

RIEGLER 3/2-Miniventil, manuell, Drehhebel, NC, monostabil, 4 mm seitlich
Typennummer: 512.303-1
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER 3/2-Miniventil für Pneumatiksteuerung, max. 10 bar, Steckanschluss Ø 4 mm seitlich – Typ 512.303-1
Das RIEGLER 3/2-Miniventil, manuell, Drehhebel, NC, monostabil, 4 mm seitlich steuert die Richtung des Druckluftstroms für gezielte Bewegungsabläufe. mit Dichtungen aus NBR. Der Betriebsdruckbereich liegt bei 0.5 bar bis 10 bar. Der Temperaturbereich erstreckt sich zwischen -10 °C und 60 °C. Anschlussgewinde Steckanschluss Ø 4 mm seitlich – passend für gängige Industriestandards. Geeignet für Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.. Präzise Richtungssteuerung für definierte Bewegungsabläufe.
Einsatzbereich
Typische Anwendungsgebiete: Pneumatische Steuerungen und Maschinenbau.
| Temperaturbereich min. | -10 °C |
| Temperaturbereich max. | 60 °C |
| Medium | Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Serie | Reihe VME |
| Betriebsdruck min. | 0.5 bar |
| Betriebsdruck max. | 10 bar |
| Feder | rostfreier Stahl |
| Betätigungsdruck bei 6 bar | 8 N |
| Ventilkörper | Aluminium |
| Drucktaste | Messing vernickelt |
| DN | 2.5 mm |
| Funktion | 3/2 NC |
| Betätigung | monostabil |
| Symbol | 4 |
| Ausführung | manuell betätigt |
| Anschluss | Steckanschluss Ø 4 mm seitlich |
| Durchfluss 1 | 35 Nl/min |
| Durchfluss 2 | 60 Nl/min |
| Durchflusswertmessung 1 | Durchfluss bei 6 bar und Δp 0,5 bar |
| Durchflusswertmessung 2 | Durchfluss bei 6 bar und Δp 1 bar |
| Klassenname | PLUS |
