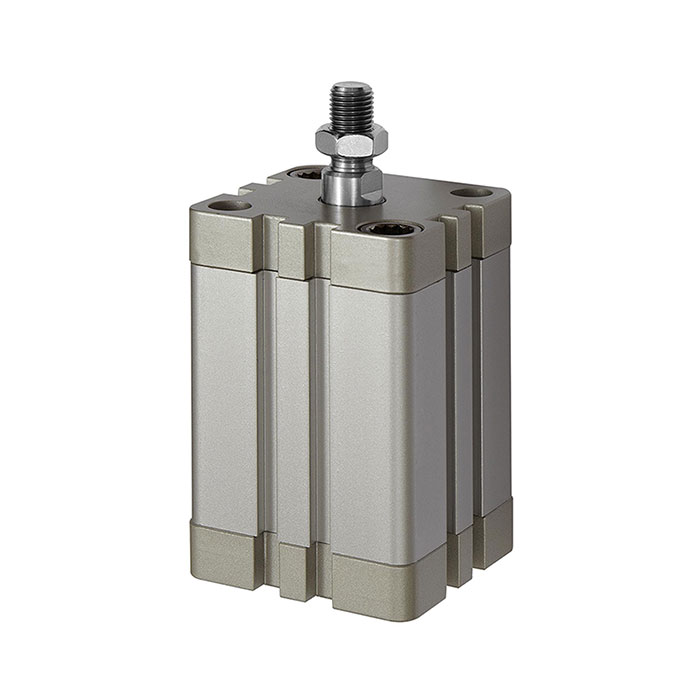

RIEGLER Kompaktzyl., einfachwirkend, AG, eingef., Ø16, Hub5, M5, ISO21287
Typennummer: 15.EMA.16005
Das Familienunternehmen RIEGLER & Co. KG in Bad Urach steht seit über 80 Jahren für innovative, qualitativ hochwertige Lösungen im Bereich Druckluft- und Pneumatikkomponenten
RIEGLER Kompaktzyl. für Automatisierungstechnik, max. 10 bar, M5 – Typ 15.EMA.16005
Das RIEGLER Kompaktzyl., einfachwirkend, AG, eingef., Ø16, Hub5, M5, ISO21287 wandelt Druckluft in lineare Kraft und Bewegung um – nach ISO 15552 / ISO 6432 gefertigt. mit Dichtungen aus NBR. Ausgelegt für einen maximalen Betriebsdruck von 10 bar. Der Temperaturbereich erstreckt sich zwischen -20 °C und 70 °C. Anschlussgewinde M5 – passend für gängige Industriestandards. Mit Kolben-Ø 16 mm, Hub 5 mm, Kolbenstange Stahl S45C, hartverchromt – für leistungsstarke lineare Antriebslösungen. Normkonform und herstellerübergreifend austauschbar.
Einsatzbereich
Typische Anwendungsgebiete: Automatisierung, Maschinenbau und Handhabungstechnik.
| Temperaturbereich min. | -20 °C |
| Temperaturbereich max. | 70 °C |
| Dichtmaterial | NBR |
| Serie | Serie ASE |
| Arbeitsdruck max. | 10 bar |
| Rohr | Aluminium-Profilrohr mit T-Nuten, eloxiert |
| Kolben-Ø | 16 mm |
| Funktion | einfachwirkend |
| Hub | 5 mm |
| Kolbenstangen AG | M6x1,0 |
| REACH SVHC1 Stoff Name | Blei |
| CAS-Nr. SVHC 1 | 7439-92-1 |
| Anschluss | M5 |
| Kolbenstange | Stahl S45C, hartverchromt |
| Kolben | Aluminium |
| RoHS Werkstoff-Hinweis | RoHS konform |
| RoHS Richtlinie | 2011/65/EU, 2015/863/EU, 2018/741/EU |
| RoHS Artikel der Richtlinie | Artikel 4, Absatz 1, Anhang 3 |
| Anteil SVHC Stoff in % bei RoHS | 0.04 |
| Ausnahme | 6c |
| REACH Info | enthält SVHC Stoff |
| Anteil SVHC SCIP | >= 1,0% w/w und < 10,0% w/w |
| Anteil SVHC Stoff in SCIP | >= 0,1 % in w/w |
| Klassenname | EASY |
| Magnet | mit Magnet |
| Ausgangsposition | drucklos eingefahren |
| Norm | nach ISO 21287 |
| Gewinde Kolbenstange | Außengewinde an der Kolbenstange |
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[115534] RIEGLER Sensor, Typ »CS1«, REED-Sensor, 2-Draht, 3 m Kabel, NO](/web/image/product.template/200293/image_128/%5B115534%5D%20RIEGLER%20Sensor%2C%20Typ%20%C2%BBCS1%C2%AB%2C%20REED-Sensor%2C%202-Draht%2C%203%20m%20Kabel%2C%20NO?unique=f7c719e)
|
Typennummer: 235.201 |
12,47 € | |
![[115535] RIEGLER Sensor, Typ »CS1«, HALL-Sensor, 3-Draht, M8-Stecker, NO, NPN](/web/image/product.template/200294/image_128/%5B115535%5D%20RIEGLER%20Sensor%2C%20Typ%20%C2%BBCS1%C2%AB%2C%20HALL-Sensor%2C%203-Draht%2C%20M8-Stecker%2C%20NO%2C%20NPN?unique=00d942e)
|
Typennummer: 235.202 |
26,76 € | |
![[115536] RIEGLER Sensor, Typ »CS1«, HALL-Sensor, 3-Draht, 3 m Kabel, NO, NPN](/web/image/product.template/200295/image_128/%5B115536%5D%20RIEGLER%20Sensor%2C%20Typ%20%C2%BBCS1%C2%AB%2C%20HALL-Sensor%2C%203-Draht%2C%203%20m%20Kabel%2C%20NO%2C%20NPN?unique=523f03d)
|
Typennummer: 235.203 |
24,29 € | |
![[115537] RIEGLER Sensor, Typ »CS1«, HALL-Sensor, 3-Draht, M8-Stecker, NO, PNP](/web/image/product.template/200296/image_128/%5B115537%5D%20RIEGLER%20Sensor%2C%20Typ%20%C2%BBCS1%C2%AB%2C%20HALL-Sensor%2C%203-Draht%2C%20M8-Stecker%2C%20NO%2C%20PNP?unique=8aa3b09)
|
Typennummer: 235.204 |
26,76 € | |
![[115538] RIEGLER Sensor, Typ »CS1«, HALL-Sensor, 3-Draht, 3 m Kabel, NO, PNP](/web/image/product.template/200297/image_128/%5B115538%5D%20RIEGLER%20Sensor%2C%20Typ%20%C2%BBCS1%C2%AB%2C%20HALL-Sensor%2C%203-Draht%2C%203%20m%20Kabel%2C%20NO%2C%20PNP?unique=6da846f)
|
Typennummer: 235.205 |
24,29 € | |
![[116944] RIEGLER Sensor »CS1« REED, 2-Draht, M8, NO](/web/image/product.template/267815/image_128/%5B116944%5D%20RIEGLER%20Sensor%20%C2%BBCS1%C2%AB%20REED%2C%202-Draht%2C%20M8%2C%20NO?unique=bb142a6)
|
Typennummer: 235.200-1 |
14,76 € | |

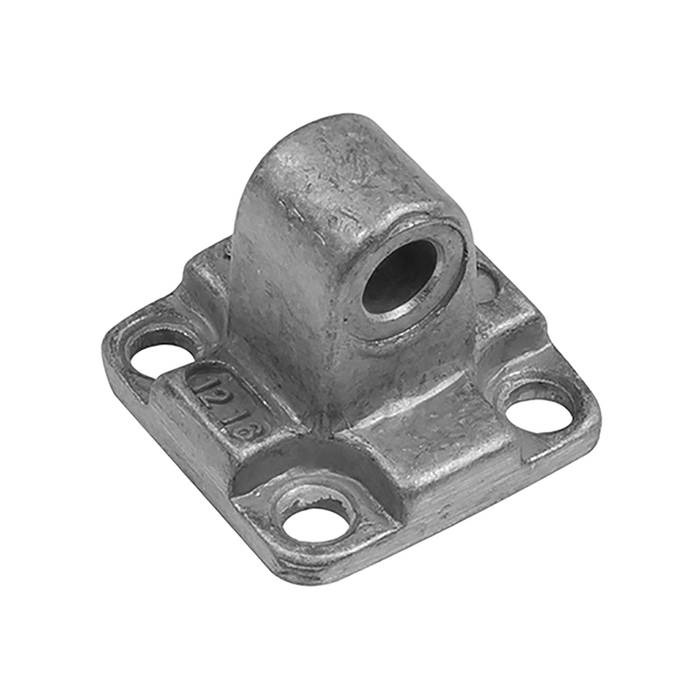

![[156777] RIEGLER Schwenkaugenbefestigung, ISO 21287 Ø 16, UNITOP Ø 12+16](/web/image/product.template/214515/image_128/%5B156777%5D%20RIEGLER%20Schwenkaugenbefestigung%2C%20ISO%2021287%20%C3%98%2016%2C%20UNITOP%20%C3%98%2012%2B16?unique=4b2e683)
|
Typennummer: 453.120 |
7,76 € | |

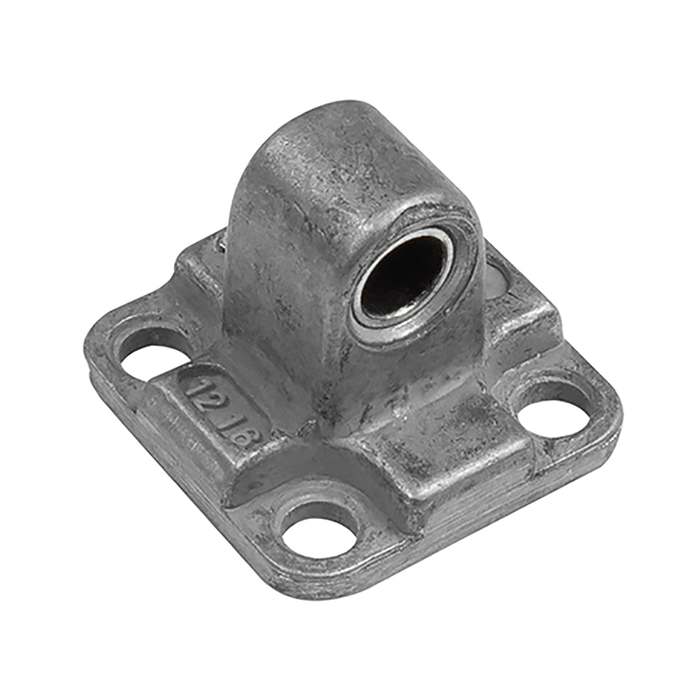

![[156780] RIEGLER Schwenkaugenbefestigung mit Buchse, ISO 21287 Ø16, UNITOP Ø12+16](/web/image/product.template/214518/image_128/%5B156780%5D%20RIEGLER%20Schwenkaugenbefestigung%20mit%20Buchse%2C%20ISO%2021287%20%C3%9816%2C%20UNITOP%20%C3%9812%2B16?unique=58079a5)
|
Typennummer: 453.123 |
9,29 € | |

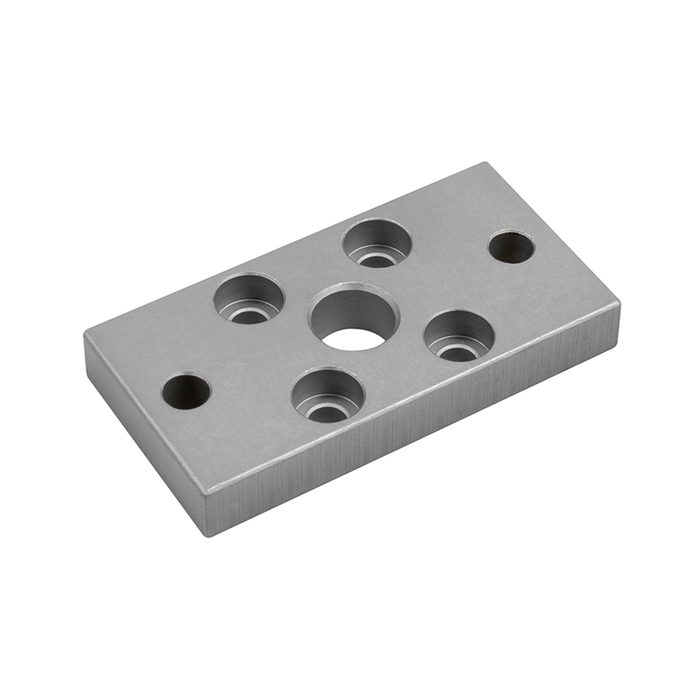

![[156783] RIEGLER Front- oder Bodenflansch, ISO 21287 Ø 16, UNITOP Ø 12+16](/web/image/product.template/214521/image_128/%5B156783%5D%20RIEGLER%20Front-%20oder%20Bodenflansch%2C%20ISO%2021287%20%C3%98%2016%2C%20UNITOP%20%C3%98%2012%2B16?unique=5abcc20)
|
Typennummer: 453.126 |
12,04 € | |
