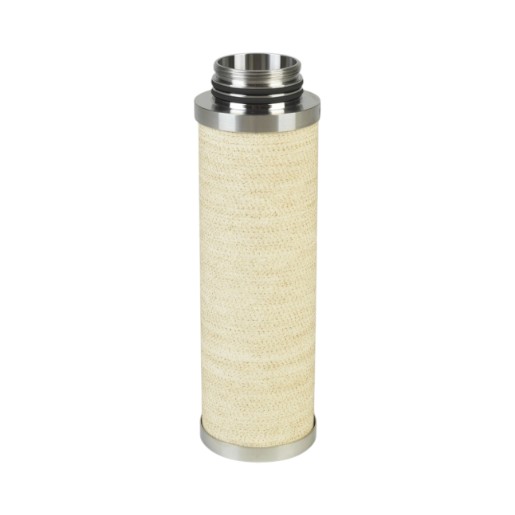

Donaldson Filterelement MF 10/30 HTNX
Nenndurchflussleistung bei 7 bar: 720 m³/h
Donaldson entwickelt seit über 100 Jahren innovative Lösungen für komplexe Filtrationsanforderungen. Als einer der weltweit führenden Anbieter bietet das Unternehmen modernste Filtrationstechnologien sowie hochwertige Filter und Ersatzteile für verschiedenste Branchen
Hochtemperatur-Koaleszenzfilter zur Ölabscheidung HTNX – UltraPleat® mit Nomex® bis 180 °C
Das Donaldson Filterelement MF 10/30 HTNX ist ein leistungsstarker Hochtemperatur-Druckluftfilter und Koaleszenzfilter zur Ölabscheidung mit UltraPleat® Technologie für Betriebstemperaturen bis 180 °C. Dieses Donaldson Filterelement bietet einen Restölgehalt von ≤0,06 mg/m³ und eine temperaturbeständige Nomex®-Drainageschicht. Hocheffiziente Druckluftaufbereitung auch bei extremen Temperaturen.
Leistungsdaten & Filtrationseigenschaften
- Filtrationstyp: Hochtemperatur-Koaleszenzfilter zur Ölabscheidung (HTNX) mit UltraPleat® und Nomex®.
- Nenndurchfluss: 720 m³/h bei 7 bar Betriebsdruck.
- Temperaturbeständigkeit: Einsetzbar bis 180 °C dank Nomex®-Gewebe.
- Ölabscheidung: Ölabscheidegrad 99,4 %. Restölgehalt ≤0,06 mg/m³.
- Partikelabscheidung: 99,99998 % bei 0,01 µm.
- Validierte Qualität: Geprüft nach ISO 12500-1 und ISO 12500-3.
Hochwertiger Aufbau des Elements
- UltraPleat® Filtermedium: Plissiertes 3D-Borosilikat-Glasfaservlies für höchste Ölabscheidung.
- Nomex®-Drainageschicht: Temperaturbeständiges Hochleistungsgewebe für Hochtemperatur-Einsatz.
- Stützstruktur: Edelstahl-Stützmäntel (1.4301/304) gegen Druckstöße.
- Endkappen: Aluminium – robust und korrosionsbeständig.
- Abdichtung: NBR-O-Ringe für leckagefreien Sitz im Filtergehäuse.
Systemkompatibilität
- Passend für: Dieses Donaldson Filterelement ist als Ersatzfilter für Donaldson Druckluftfilter-Gehäuse der Baureihen AG/SG/HD (Baugröße 10/30) konzipiert. Passgenaue Filterpatrone zum einfachen Austausch.
Typische Anwendungsgebiete
- Zentrale Druckluftaufbereitung: Koaleszenzfilter zur Ölabscheidung und Vorfilter zum Schutz von Trocknern.
- Endstellen-Filtration: Druckluftfilter für Steuerungs-, Instrumenten- und Prozessluft.
- Lebensmittel- und Pharmaindustrie: Ölabscheidung für kontaminationsfreie Druckluft.
- Automobilindustrie: Druckluftaufbereitung für Lackier- und Montageprozesse.
- Elektronikfertigung: Ölfreie Druckluft für Halbleiter- und Leiterplattenproduktion.
| Filter Typ | MF HTNX: Mikrofilter (Hochtemperatur) |
| Nenndurchflussleistung bei 7 bar (m³/h) | 720 |
| Elementtyp | AG, SG und HD |
| Anschlusstyp | UF-Gewindeende |
