Was sind Automatikfilter - und warum lohnen sie sich?
In industriellen Produktionsprozessen, Kraftwerken oder der Schifffahrt sind Filter permanenter Beanspruchung ausgesetzt. Herkömmliche Filterlösungen erfordern regelmäßigen Filterwechsel, verursachen Stillstandzeiten und produzieren Abfälle. Automatikfilter von Filtration Group Industrial (ehemals MAHLE Industriefiltration) gehen diesen Weg konsequent anders.
Sie reinigen sich im laufenden Betrieb selbstständig, kommen ohne Verbrauchsmaterialien aus und schützen Mitarbeiter zuverlässig vor dem Kontakt mit gesundheitsgefährdenden Substanzen. Gehäuse und Filterelemente bestehen aus robusten, korrosionsresistenten Materialien - für maximale Langlebigkeit und geringe Betriebskosten.
Selbstreinigend
Automatische Reinigung im Betrieb - keine Prozessunterbrechung, keine manuellen Eingriffe nötig.
Ohne Verbrauchsmaterial
Keine Filterpatronen, keine Entsorgungskosten - nachhaltig und wirtschaftlich im Dauereinsatz.
Mitarbeiterschutz
Kein direkter Kontakt mit gefährlichen Substanzen dank vollständig geschlossenem Reinigungssystem.
Langlebige Bauweise
Korrosionsresistente Werkstoffe sorgen für jahrelangen zuverlässigen Betrieb auch unter härtesten Bedingungen.

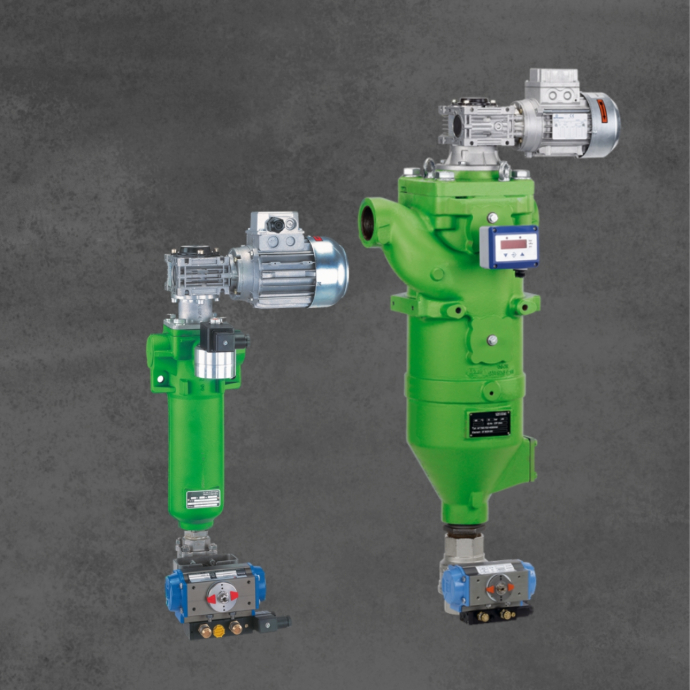

Rückspülfilter - Filtrationsleistung ohne Pause
Rückspülfilter von Filtration Group bieten vollen Filtrationsleistung bei gleichzeitiger Selbstreinigung. Die Reinigungsfunktion wird entweder über den Eigendruck im System oder ein externe Druckmedium gesteuert, was einen dauerhaften Einsatz in sehr unterschiedlichen Anwendungsbereichen ermöglicht. Ihre stabile Konstruktion aus hochwertigen Materialien macht sie unempfindlich gegenüber groben Partikeln und Fremdkörpern. Dank modularer Bauweise lassen sie sich flexibel an räumliche Gegebenheiten anpassen.
Typische Einsatzgebiete
- Kühlschmierstoffe
- Hochdruck-Innenkühlmittelzufuhr
- Prozesswasseraufbereitung
- Chemische Industrie
- Lebensmittelverarbeitung
- Biodieselherstellung
- Marine/Schmieröl
- Automobilindustrie
Drei Reinigungsprinzipen

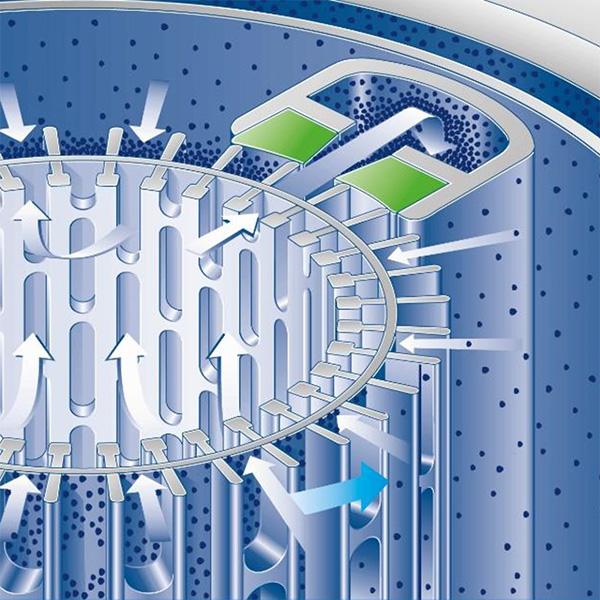

Segmentabreinigung mit Eigendruck
Der rotierende Filtereinsatz löst Schmutzpartikel segmentweise per Spüldüse ab. Der Betriebsdruck an der Austrittsseite löst die Rückspülung aus - ohne externe Energiequelle.

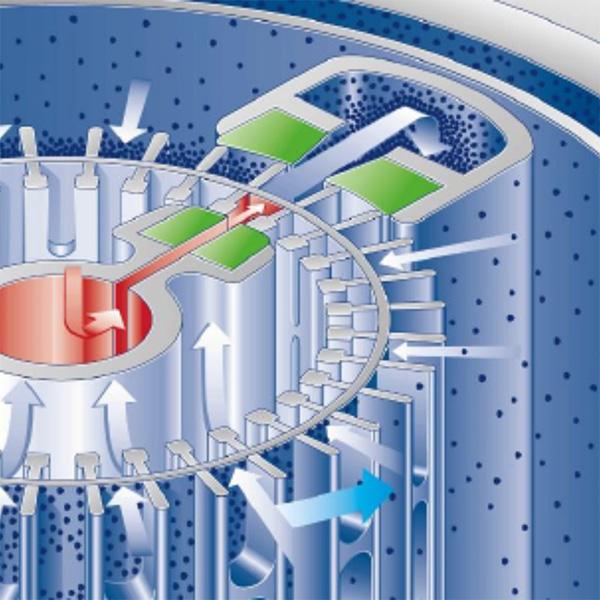

Segmentabreinigung mit Fremdruck
Ein externes Druckmedium löst die Rückspülung aus. Der Filtereinsatz rotiert 400 ° um die Spüldüse und wird Segment für Segment von Verunreinigungen befreit.

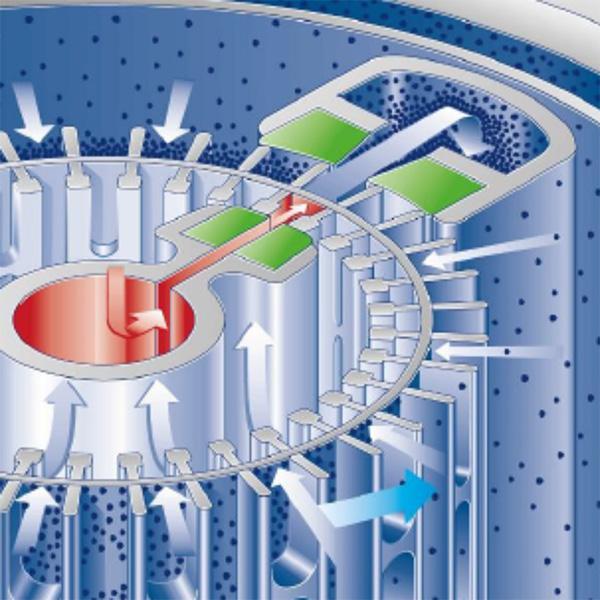

Fremddruck mit Vorabscheidung
Hartnäckige Partikel werden durch ein externes Medium gelöst. Grobe Anteile scheidet ein Vorabscheider aus und entfernt sie über ein Ablassventil aus dem Sammelkonus.
Kantenspaltfilter - Präzision für hochviskose Medien
Überall dort, wo hochviskose Flüssigkeiten oder Pasten verarbeitet werden, ist der Kantenspaltfilter die Lösung der Wahl. Sein Filterelement aus Dreikant-Edelstahldraht prädestiniert ihn für Anwendungen mit hohem Partikeleintrag und Volumenströmen bis zu 900 m³/h. Mit verfügbaren Spaltweiten zwischen 30 und 2.000 µm deckt das Sortiment ein breites Einsatzspektrum ab - von feiner Homogenisierung bis hin zur groben Prozesswasserfiltration.
Funktionsweise
Das zu filtrierende Medium durchströmt den Filter gleichmäßig von außen nach innen. Partikel sammeln sich an der Außenseite des rotierenden Filterelements. Ein federnd gelagerter Abstreifer hebt sich von der Oberfläche ab; sie sinken in einen Sammelkonus, der über ein Ablassventil entleert wird. Das Modell AF 15X kombiniert dieses Prinzip mit einem Rückspülfilter und verstärkt damit die Abreinigungsleistung deutlich.
Typische Einsatzgebiete
- Lebensmittelindustrie
- Druckfarben & Lacke
- PU-Komponenten
- Karosseriekleber
- Polymer-Dispersionen
- Industrielle Teilereinigung
- Unterbodenschutz
- Klebstoffe & Pasten

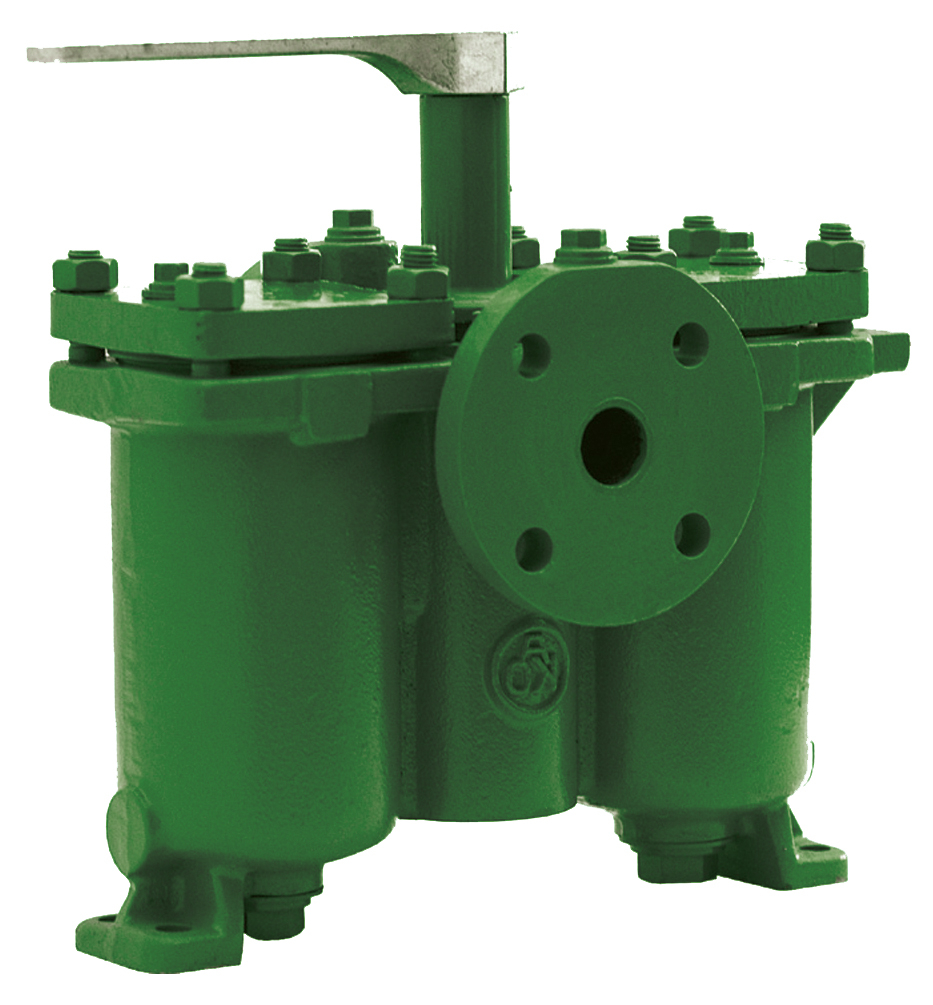

Siebkorbfilter - Robustheit für die Industrie und Marine
Siebkorbfilter sind in vielen Bereichen der Industrie und Schifffahrt die erste Wahl zur zuverlässigen Flüssigkeitsaufbereitung. Das metallische Filterelement lässt sich problemlos mit einem Hochdruckreiniger säubern und ist unempfindlich gegenüber Druckschwankungen - mit einer Differenzdruckfestigkeit bis zu 5 bar.
Als Einfachfilter wird der Filtereinsatz bei Verschmutzung entnommen und gereinigt. Als Umschaltfilter übernimmt der zweite Filter nahtlos die Arbeit, sobald der erste gereinigt wird - der Betrieb läuft vollständig unterbrechungsfrei weiter.
Typische Einsatzgebiete
- Kraftwerkstechnik
- Öl & Kraftstoffe
- Chemische Industrie
- Pumpenschutz
- Automobilindustrie
- Marine
Kerzen- und Beutelfilter - Höchste Reinheit für Prozesswasser
Hochwertiges Prozesswasser in maximaler Reinheit ist für effiziente, unterbrechungsfreie Industrieprozesse unverzichtbar. Kerzen- und Beutelfilter von Filtration Group sind auf diese Anforderung ausgelegt - besonders dort, wo Abwasser in Kanalisation, Küstengewässer oder Grundwasser eingeleitet werden muss.
Kerzenfilter nehmen dank ihres mehrlagigen Glasfasermediums in Faltenstruktur deutlich mehr Schmutz auf als herkömmliche Filter. Für Stabilität und Druckresistenz sorgt beidseitig eingefaltetes Edelstahlgewebe. Da das Glasfasergewebe von außen nach innen feiner wird, erhöht sich die Schmutzaufnahmekapazität weiter. Die Filterrückhalterate ist nach ISO 16889 definiert.
Typische Prozessflüssigkeiten
- Kühlwasser & Prozesswasser
- Niedrigviskose Öle
- Kühlschmierstoffe (Emulsionen)
- Alkalische Reinigungslösungen
- Kohlenwasserstoffreiniger
Filterelemente - Das Herzstück der Automatikfiltration
Das größte Potential eines Automatikfilters entfaltet sich erst in Kombination mit dem richtigen Filterelement. Filtration Group bietet für jede Anwendung das passende Element:

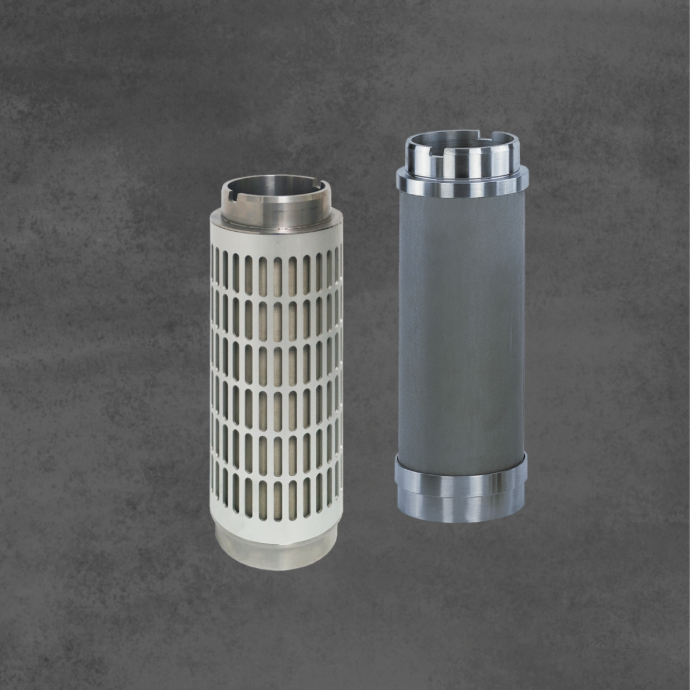

Topmesh-Elemente für Rückspülfilter AF 11X/13X/17X)
Asymmetrische Filtermedien aus mehrlagig versintertem Edelstahldrahtgewebe auf robustem Tragkörper. Erhältlich in Aluminium, Aluminium hart coat und Edelstahl. Reinigung durch HD-Reiniger oder Ultraschall möglich.

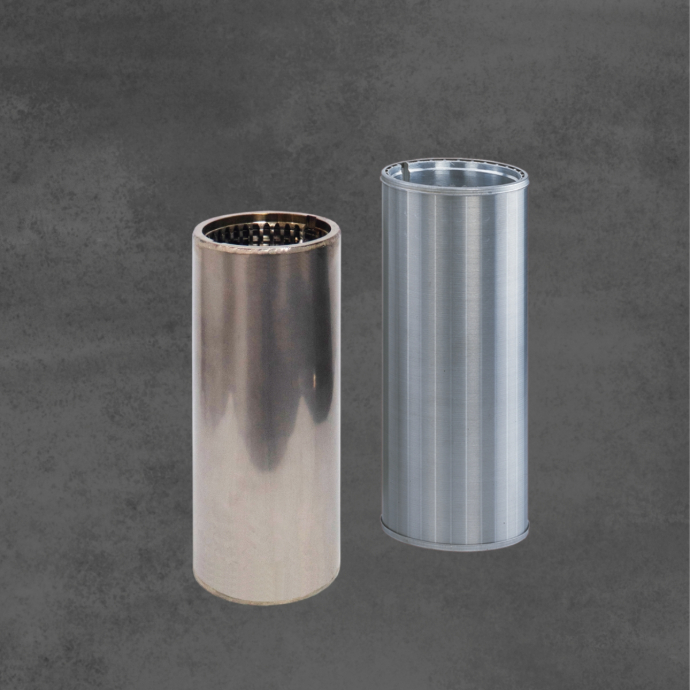

Kantenspalt-Filterelemente
Stabile Dreikant-Edelstahldraht-Elemente in drei Bauformen: Kaltenspaltspule (gewickelt, 30 - 200 µm, hauptsächlich feste Verunreinigungen), Kantenspaltrohr (geschweißt, 50 - 2.000 µm komplett Edelstahl) und Kantenlochfolie (100 - 500 µm, auch gelartige oder faserige Verunreinigungen).
Automatikfilter in KSS-Anlagen - kein Ersatz, aber eine starke Ergänzung
Ein häufiges Missverständnis in der Praxis: Automatik-Rückspülfilter können Vlies-Bandfilter nicht direkt 1:1 ersetzen. Der Unterschied liegt in der Art der Partikelabscheidung. Bei Vlies-Bandfiltern sind die abgefilterten Partikel im Vlies und dem Filterkuchen gebunden und werden zusammen mit dem Vlies ausgetragen und entsorgt. Selbstreinigende Automatikfilter hingegen erzeugen beim Rückspülvorgang ein flüssiges Partikelkonzentrat (Retentat), das nicht direkt entsorgt werden kann und innerhalb der KSS-Anlage weiter aufbereitet werden muss.
Der primäre Einsatzbereich von Automatikfiltern in KSS-Systemen liegt daher als Schutz- und Feinfilterstufe - insbesondere zum Schutz empfindlicher Prozesskomponenten bei der Hochdruck-Innenkühlung (IKZ). Die vollständige Reinigung der KSS-Kreislaufs gelingt mit Automatikfiltern nur in Kombination mit weiteren Fest-Flüssig-Trenn-Geräten im Gesamtsystem.
Wie wird das Retentat weiterverarbeitet?
Je nach Zerspanungsprozess und Anlagenkonzept gibt es bewährte Ansätze zur Retentat-Aufbereitung:
Retentat in den Spänebereich
Bei einfachen Zerspanungsprozessen (Drehen, Fräsen von Stahl) wird das Retentat in den Steigebereich des Späneförderers geleitet. Die Feinspäne verfangen sich in den Grobspänen und werden ausgetragen - der Bandfilter kann unter bestimmten Bedingungen entfallen oder nur noch für die Retentat-Aufbereitung genutzt werden, was den Vliesverbrauch deutlich reduziert.
Kombination mit Vliesbandfilter
Sehr verbreitet: Vliesbandfilter als erste Grobfilterstufe (ca. 100 µm) und Automatikfilter als Feinfilterstufe (z.B. 25 µm). Das AF-Retentat wird auf den Bandfilter geführt; durch Agglomerationseffekte werden auch Feinstpartikel zuverlässig ausgetragen.
Verbrauchsmittelfreie Lösung
Schwerkraftabscheider mit Kratzaustrag als erste Trennstufe, kombiniert mit einem Automatikfilter, dessen Retentat über eine Magnetwalze aufbereitet wird - eine vollständig verbrauchsmittelfreie Systemlösung.
Vorteile der Nachrüstung bestehender KSS-Anlagen mit Automatikfiltern
Bestehende KSS-Systeme - auch solche mit vorhandenen Vliesbandfiltern - lassen sich durch den gezielten Einsatz von Automatikfiltern erheblich optimieren:
Höherer Prozesssschutz
Weniger Werkzeugverbrauch, seltener Maschinenstörungen durch gleichbleibend sauberes Kühlschmiermittel.
Verbesserte Produktivität
Höhere Prozesssicherheit, bessere Oberflächenqualität und verlängerte Nutzungsdauer von IKZ-Komponenten wie Spindelpumpen und Drehdruchführungen.
Mannlose Schichten
Der unterbrechungsfreie Dauerbetrieb ohne manuelle Eingriffe ermöglicht vollständig automatisierte Nacht- und Wochenendschichten.
Längere KSS-Lebensdauer
Sauberes Kühlschmiermittel bedeutet weniger Keimbelastung und biologischen Verfall - die Emulsion hält deutlich länger.
Wichtiger Hinweis: IKZ-Schutzfilter und Hochdruckbereich
Ein häufiges Nachrüstziel ist der Ersatz von Patronen-Doppelumschaltfilter in der Hochdruck-Innenkühlmittelzufuhr durch selbstreinigende Automatikfilter. Diese Aufgabe ist allerdings anspruchsvoll: Da die Patronenfilter im Hochdruckbereich sitzen, sind Rückspülfilter dort nicht einsetzbar - Kantenspaltfilter funktionieren in diesem Bereich nur bedingt. Die große Vielfalt an Funktionsvarianten, Filterfeinheiten und Baugrößen im Automatikfilter-Portfolio ermöglicht dennoch für die meisten Anwendungen eine maßgeschneiderte Lösung. Eine individuelle Beratung ist hier unbedingt empfehlenswert.
Individuelle Lösungen - wenn der Standard nicht reicht!
Nicht jede Anwendung lässt sich mit einem Serienprodukt lösen. Als langjähriger Premium Partner von Filtration Group entwickeln wir gemeinsam mit Ihnen maßgeschneiderte Filtrationslösungen. Durch eine individuelle Analyse Ihrer Anforderungen finden wir den entscheidenden Vorsprung, den Standard-Produkte nicht bieten können.
Sprechen Sie uns an - ob für Sondergrößen, spezielle Werkstoffe oder außergewöhnliche Prozessbedingungen: Wir finden die richtige Lösung.
FAQ - Häufig gestellte Fragen
Unterschied Automatikfilter vs. Industriefilter
Was unterscheidet Automatikfilter von herkömmlichen Industriefiltern?
Herkömmliche Filter müssen regelmäßig manuell gereinigt oder getauscht werden, was Produktionsstillstände und Abfallmengen verursacht. Automatikfilter von Filtration Group reinigen sich im laufenden Betrieb selbstständig - entweder über den Systemeigendruck oder ein externe Druckmedium. Das bedeutet: keine Verbrauchsmaterialien, keine Prozessunterbrechung und kein Mitarbeiterkontakt mit gefährlichen Substanzen.
Branchen und Medien
Für welche Branchen und Medien sind die Automatikfilter geeignet?
Das Portfolio deckt ein sehr breites Spektrum ab: von Kühlschmierstoffen und Prozesswasser über hochviskose Pasten, Lacke und Klebstoffe bis hin zu Schmierölen, Kraftstoffen und Lebensmittel (z.B. Frittieröl, Honig, Schokolade). Einsatzbranchen sind unter anderem der Maschinen- und Anlagenbau, die Automobilindustrie, Chemie & Pharma, Lebensmittelindustrie, Marine, Kraftwerkstechnik und Öl & Gas.
Funktionsprinzip
Wie funktioniert die Selbstreinigung bei Rückspülfiltern?
Bei der Segmentabreinigung mit Eigendruck rotiert der Filtereinsatz um eine Spüldüse. Der Betriebsdruck an der Austrittsseite löst die Rückspülung aus und befreit das Element Segment für Segment von Schmutzpartikeln. Bei der Fremddruckvariante übernimmt ein externes Druckmedium diese Aufgabe. In der Variante mit Vorabscheider werden grobe Teilchen zusätzlich in einem Sammelkonus abgeführt und über ein Ablassventil entsorgt.
Filterfeinheiten
Welche Filterfeinheiten sind verfügbar?
Die Bandbreite ist sehr groß: Rückspülfilter decken den Bereich der Feinstfiltration und Polizeifiltration ab. Kantenspaltfilter sind mit Spaltweiten zwischen 30 und 2.000 µm erhältlich. Kantenlochfolien bieten präzise Lochgrößen von 100, 200 oder 500 µm. Kerzenfilter arbeiten nach ISO 16889-definierten Rückhaltegraden. So lässt sich für jede Anwendung die passende Filterfeinheit wählen.
Hochviskose Medien
Welcher Automatikfilter-Typ ist für hochviskose Medien geeignet?
Für hochviskose Flüssigkeiten und Pasten - wie Lacke, Klebstoffe, PU-Komponenten, Kakaobutter oder Unterbodenschutz - sind Kantenspaltfilter die richtige Wahl. Ihr robustes Dreikant-Edelstahl-Filterelement ist speziell für solche anspruchsvolle Meiden ausgelegt und verarbeitet Volumenströme bis 900 m³/h.
Betrieb während Filterwechsel
Kann ich den Betrieb während eines Filterwechsels aufrechterhalten?
Ja - das ist sogar einer der Kernvorteile der Automatikfiltration. Rückspülfilter reinigen sich ohne jede Unterbrechung des Prozesses. Bei Siebkorbfiltern als Umschaltfilter übernimmt der zweite Filterkorb automatisch die Arbeit, während der erste gereinigt wird. So ist durchgehender Betrieb sichergestellt.
Zubehör
Welches Zubehör wird für Automatikfilter benötigt?
Das volle Leistungspotenzial eines Automatikfilters entfaltet sich erst mit dem richtigen Zubehör. Dazu gehören Differenzdruckschalter-, mess- und anzeigegeräte, Armaturen, elektrische Steuerungen sowie Komponenten für die Sekundäraufbereitung. Wir beraten Sie gerne zu einer vollständigen, optimal abgestimmten Systemkonfiguration.
Sonderlösungen
Bietet FILCOM auch individuelle Sonderlösungen an?
Ja. Wenn kein Standardprodukt Ihre spezifische Anforderungen erfüllt, entwickeln wir gemeinsam mit Filtration Group Industrial eine maßgeschneiderte Lösung. Auf Basis einer individuellen Bedarfsanalyse erhalten Sie einen Filter, der exakt auf Ihr Medium, Ihre Prozessbedingungen und Ihre räumlichen Gegebenheiten zugeschnitten ist.
Filterelemente und Ersatzteile
Wie kann ich passende Filterelemente und Ersatzteile beziehen?
Filterelemente für alle Automatikfilter-Serien - Topmesh-Elemente für Rückspülfilter sowie Kantenspaltspulen, -rohre und Kantenlochfolien sind über den FILCOM Onlineshop erhältlich. Bei Fragen zur richtigen Auswahl stehen wir Ihnen persönlich telefonisch oder per E-mail zur Verfügung.
Ersatz eines Vlies-Bandfilters
Können Automatikfilter einen Vlies-Bandfilter in einer KSS-Anlage ersetzen?
Nicht direkt. Vlies-Bandfilter scheiden Partikel trocken ab - gebunden im Vlies und Filterkuchen, die anschließend entsorgt werden. Automatik-Rückspülfilter erzeugen dagegen ein flüssiges Partikelkonzentrat (Retentat), das innerhalb des KSS-Systems weiter aufbereitet werden muss. Ein vollständiger 1:1-Ersatz ist daher in der Regel nicht möglich. Automatikfilter sind jedoch eine wertvolle Ergänzung als Schutz- und Feinfilterstufe und können den Vliesverbrauch in bestehenden Anlagen erheblich reduzieren.
Weiterverarbeitung des Retentats
Wie wird das Retentat aus dem Automatikfilter in einer KSS-Anlage weiterverarbeitet?
Es gibt verschiedene bewährte Ansätze: Bei Dreh- und Fräsprozessen von Stahl wird das Retentat häufig in den Steigebereich des Späneförderers geleitet, wo sich Feinspäne in Grobspäne verfangen und ausgetragen werden. Eine weitere Standardlösung ist die Kombination mit einem Vliesbandfilter als Grobfilterstufe, auf den das Retentat geleitet wird. Für verbrauchsmittelfreie Konzepte eignet sich ein Schwerkraftabscheider mit Kratzaustrag in Kombination mit einer Magnetwalze zur Retentat-Aufbereitung. Die optimale Lösung hängt immer vom spezifischen Zerspanungsprozess und der Anlagenkonfiguration ab.
Nachrüstung mit Automatikfiltern
Welche Vorteile bringt die Nachrüstung einer bestehenden KSS-Anlage mit Automatikfiltern?
Die Nachrüstung bietet eine Reihe konkreter Vorteile: geringerer Werkzeugverbrauch, weniger Maschinenstörungen, höhere Oberflächenqualität, verlängerte Lebensdauer von IKZ-Komponenten (Spindelpumpen, Drehdurchführungen), die Möglichkeit mannloser Schichten und eine deutlich längere Nutzungsdauer der KSS-Emulsion. Das Potential ist groß - erfordert aber immer eine anlagenspezifische Betrachtung.
Einsatz im Hochdruckbereich
Können Automatikfilter im Hochdruckbereich einer IKZ eingesetzt werden?
Der Einsatz im Hochdruckbereich ist eingeschränkt: Rückspülfilter sind dort grundsätzlich nicht geeignet. Kantenspaltfilter funktionieren im Hochdruckbereich nur bedingt. Da viele IKZ-Schutzfilter als Patronen-Doppelumschaltfilter ausgeführt sind, lohnt eine individuelle Prüfung, ob und welcher Automatikfilter-Typ als Ersatz infrage kommt. Wir beraten Sie dabei gerne konkret auf Basis Ihrer Anlage.
