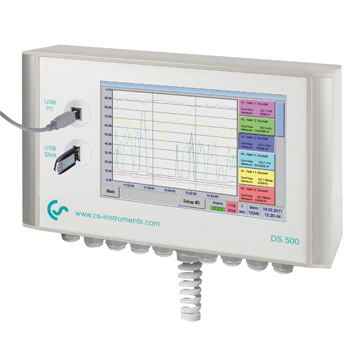

CS INSTRUMENTS DS 500 - Intelligenter Bildschirmschreiber 4 Sensoreingänge
Als führender Hersteller von Messtechnik für Druckluft steht CS INSTRUMENTS für höchste Qualität und Innovation. "Made in Germany" ist unsere Praxis – Entwicklung, Produktion und Kalibrierung finden ausschließlich in Deutschland statt
Intelligenter Bildschirmschreiber – 4 Sensoreingänge, 7"-Touch
Der CS Instruments DS 500 ist ein intelligenter Bildschirmschreiber und die zentrale Plattform für Ihr Druckluft-Monitoring. Mit 4 frei belegbaren Sensoreingängen verbinden Sie alle CS Instruments Sensoren und Fremdgeräte (4-20 mA, 0-10 V, Pt100, Pt1000, Impuls, Modbus). Das 7"-Farbdisplay mit Touchpanel zeigt Messkurven, Alarme und Zählerstände übersichtlich an. Integrierter Webserver für Fernzugriff, USB, Ethernet, RS 485 (Modbus-RTU/TCP).
Druckluft-Monitoring & Energiemanagement
Der DS 500 berechnet automatisch Energiekennzahlen wie kWh/m³ und Kosten pro Kubikmeter. Schließen Sie Verbrauchsmessung-Sensoren, Taupunktmessung-Sensoren, Drucksensoren und Druckluftqualität-Messgeräte an – für ein lückenloses Energiemonitoring nach ISO 50001. Zubehör wie Verbindungskabel und Ethernet-Leitungen finden Sie bei FILCOM.
| Ausgänge | • 4 Relais (Wechsler 230 VAC, 6A), Alarmmanagement, Relais frei programmierbar, Sammelalarm • Analogausgang, Impuls bei Sensoren mit eigenem Signalausgang durchgeschleift, wie z.B. VA/FA Serie |
| Material | Druckguss, Frontfolie Polyester |
| Einsatztemperatur (°C) | 0…50 |
| Anschluss | 18 x PG für Fühler und Versorgung |
| Abmessung Gehäuse (BxHxT) | 280 x 170 x 90 mm, IP 65 |
| Schnittstelle | USB Stick, Ethernet / RS 485 Modbus RTU / TCP, SDI andere Bussysteme auf Anfrage, Webserver optional |
| Stromversorgung | 100…240 VAC / 50-60 Hz, Sonderversion 24 VDC |
| Gewicht (kg) | 3,5 |
| Version Schaltschrank | Schaltschrankausschnitt 250 x 156 mm |
| Sensoreingänge | • 4/8/12 Sensoreingänge für analoge und digitale Sensoren frei belegbar. Siehe Optionen • digitale CS Sensoren für Taupunkt und Vebrauch mit SDI Schnittstelle FA/VA Serie • digitale Fremdsensoren RS 485 / Modbus RTU, andere Bussysteme realisierbar auf Anfrage • analoge CS Sensoren für Druck, Temperatur und Stomzangen vorkonfiguriert • analoge Fremdsensoren 0/4…20 mA, 0…1/10/30 V, Impuls, Pt 100 / Pt 1000, KTY |
| Spannungsversorgung für Fühler | 24 VDC, max. 130 mA pro Fühler, integriertes Netzteil max. 24 VDC, 25 W. Bei Version 8 -12 Sensoreingänge, 2 integrierte Netzteile jeweils max. 24 VDC, 25 W |
| Farbdisplay | 7″ Touchpanel TFT transmissiv, Graphik, Kurven, Statistik |
| Lagertemperatur | -20…70 |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|

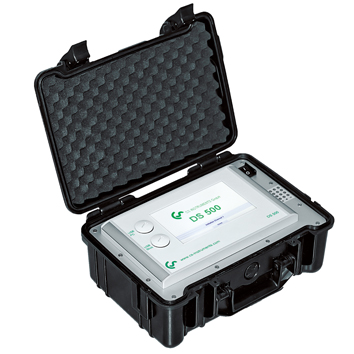

![[0500 5014] CS INSTRUMENTS DS 500 mobil - Intelligenter Bildschirmschreiber,12 Sensoreingänge](/web/image/product.template/194716/image_128/%5B0500%205014%5D%20CS%20INSTRUMENTS%20DS%20500%20mobil%20-%20Intelligenter%20Bildschirmschreiber%2C12%20Sensoreing%C3%A4nge?unique=7f0af9f)
|
5.977,37 € | ||

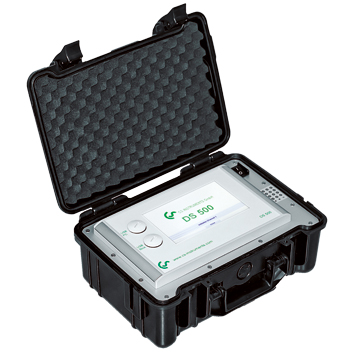

![[0500 5012] CS INSTRUMENTS DS 500 mobil - Intelligenter Bildschirmschreiber,4 Sensoreingänge](/web/image/product.template/194714/image_128/%5B0500%205012%5D%20CS%20INSTRUMENTS%20DS%20500%20mobil%20-%20Intelligenter%20Bildschirmschreiber%2C4%20Sensoreing%C3%A4nge?unique=d5966cb)
|
3.659,25 € | ||
![[0500 5013] CS INSTRUMENTS DS 500 mobil - Intelligenter Bildschirmschreiber,8 Sensoreingänge](/web/image/product.template/194715/image_128/%5B0500%205013%5D%20CS%20INSTRUMENTS%20DS%20500%20mobil%20-%20Intelligenter%20Bildschirmschreiber%2C8%20Sensoreing%C3%A4nge?unique=a4bc7aa)
|
4.871,86 € | ||
