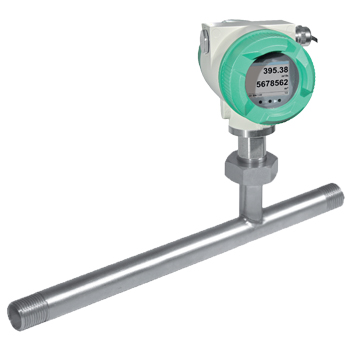

CS INSTRUMENTS VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter 1 1/4" Messstrecke
Als führender Hersteller von Messtechnik für Druckluft steht CS INSTRUMENTS für höchste Qualität und Innovation. "Made in Germany" ist unsere Praxis – Entwicklung, Produktion und Kalibrierung finden ausschließlich in Deutschland statt
Durchfluss- und Verbrauchssensor – 1 1/4" Messstrecke
Der CS Instruments VA 570 ist ein thermischer Durchflusssensor mit integrierter 1 1/4" Messstrecke. Er erfasst Volumenstrom, Verbrauch und Temperatur in Druckluft und Gasen. Display, Gesamtzähler, 4-20 mA, Impuls und RS 485 (Modbus-RTU) sind serienmäßig integriert. Messdynamik bis 1:1000, bidirektionale Messung möglich.
Einsatzbereiche
Der VA 570 eignet sich für die Verbrauchserfassung an Kompressoren, Verteilern und einzelnen Produktionslinien. In Verbindung mit einem Bildschirmschreiber entsteht ein lückenloses Druckluft-Monitoring. Zubehör finden Sie ebenfalls bei FILCOM.
| Messbereich | bis 50 Nm/s, Low-Speed Version*; bis 92,7 Nm/s, Standard Version*; bis 185 Nm/s, Max. Version*; bis 224 Nm/s, High-Speed Version*; * Messbereich Nm³/h für verschiedene Rohrdurchmesser und Gase, siehe Tabelle Messbereiche Durchfluss; * Alle Messwerte bezogen auf DIN 1343 Normbedingungen 0° und 1013 mbar ab Werk |
| Schutzart | IP 67; IP64 für ATEX II 2D Ex tb IIIC T90°C Db |
| Ausgänge | Standard: 1 x 4…20 mA Analogausgang (galv. nicht getrennt), Impulsausgang, RS 485 (Modbus-RTU) Optional: 2 x 4…20 mA aktiv, Modbus TCP, HART, Profibus DP, Profinet, MBus |
| Bürde | < 500 Ω |
| Material | Gehäuse Aludruckguss, Fühlerrohr Edelstahl 1.4404 |
| Einsatztemperatur (°C) | -20…70 |
| Genauigkeit (v. M. = vom Messwert) (v. E. = vom Endwert) | ± 1,5 % v. M. ± 0,3 % v. E. auf Wunsch: ± 1 % v. M. ± 0,3 % v. E. |
| Betriebsdruck (bar) | 16, in Sonderversion 40 |
| Versorgung | 18…36 VDC, 5 W |
| Genauigkeitsangaben | bezogen auf Umgebungstemperatur 22 °C ± 2 °C, Systemdruck 6 bar |
| Messprinzip | Thermischer Massenstromsensor |
| Wiederholgenauigkeit | 0,25 % v. M. bei korrektem Einbau (Einbauhilfe, Lage, Einlaufstrecke) |
| Ansprechzeit | t90 < 3 s |
| Medientemperaturbereich | -20 …. 180 (ATEX Ausführung: -20 … 120) |
| Einstellmöglichkeiten über Display, externes Handgerät PI 500, PC Service Software, Ferndiagnose | Nm³/h, Nm³/min, Nl/min, l/s, ft/min, cfm, kg/h, kg/min, Innendurchmesser, Referenzbedingungen °C/°F, mbar/hPa, Nullpunktkorrektur, Schleichmengenunterdrückung, Skalierung Analogausgang 4…20 mA, Impuls/Alarm, Fehlercodes etc. |
| Zulassung | ATEX II 2G Ex db IIC T4 Gb; ATEX II 2D Ex tb IIIC T90°C Db; DVGW |
| Zusätzliche Mittelwertberechnung | über alle Messgrößen frei einstellbar über 1 Minute bis 1 Tag, z. B. 1/2 Stundenmittelwert, Tagesmittelwert |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|

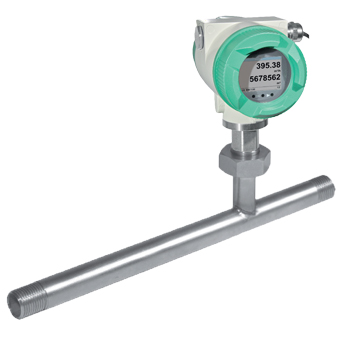

![[0695 0574] CS INSTRUMENTS VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter 1 1/2" Messstrecke](/web/image/product.template/194780/image_128/%5B0695%200574%5D%20CS%20INSTRUMENTS%20VA%20570%20Durchfluss--%20Verbrauchssensor%2C%20mit%20integrierter%201%201-2%22%20Messstrecke?unique=d35526a)
|
2.657,27 € | ||

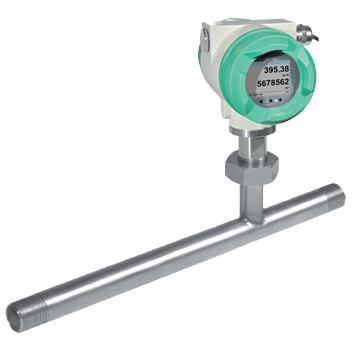

![[0695 0572] CS INSTRUMENTS VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter 1" Messstrecke](/web/image/product.template/194778/image_128/%5B0695%200572%5D%20CS%20INSTRUMENTS%20VA%20570%20Durchfluss--%20Verbrauchssensor%2C%20mit%20integrierter%201%22%20Messstrecke?unique=d1accc1)
|
2.482,34 € | ||

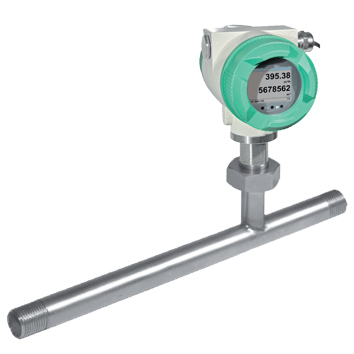

![[0695 0575] CS INSTRUMENTS VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter 2" Messstrecke](/web/image/product.template/194781/image_128/%5B0695%200575%5D%20CS%20INSTRUMENTS%20VA%20570%20Durchfluss--%20Verbrauchssensor%2C%20mit%20integrierter%202%22%20Messstrecke?unique=14076f1)
|
2.790,55 € | ||

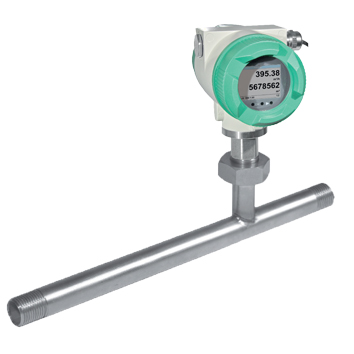

![[0695 0571] CS INSTRUMENTS VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter 3/4" Messstrecke](/web/image/product.template/111350/image_128/%5B0695%200571%5D%20CS%20INSTRUMENTS%20VA%20570%20Durchfluss--%20Verbrauchssensor%2C%20mit%20integrierter%203-4%22%20Messstrecke?unique=fadd87d)
|
2.380,00 € | ||

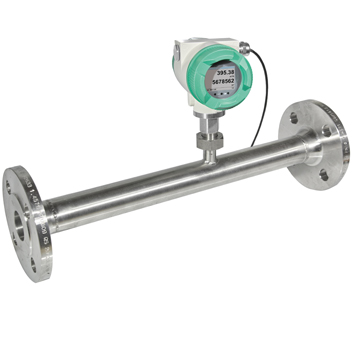

![[0695 2570] CS INSTRUMENTS VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 15 Messstrecke](/web/image/product.template/194798/image_128/%5B0695%202570%5D%20CS%20INSTRUMENTS%20VA%20570%20Durchfluss--%20Verbrauchssensor%2C%20mit%20integrierter%20DN%2015%20Messstrecke?unique=ef2172f)
|
2.474,01 € | ||
![[0695 2571] CS INSTRUMENTS VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 20 Messstrecke](/web/image/product.template/194799/image_128/%5B0695%202571%5D%20CS%20INSTRUMENTS%20VA%20570%20Durchfluss--%20Verbrauchssensor%2C%20mit%20integrierter%20DN%2020%20Messstrecke?unique=e9a8623)
|
2.576,35 € | ||
![[0695 2572] CS INSTRUMENTS VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 25 Messstrecke](/web/image/product.template/194800/image_128/%5B0695%202572%5D%20CS%20INSTRUMENTS%20VA%20570%20Durchfluss--%20Verbrauchssensor%2C%20mit%20integrierter%20DN%2025%20Messstrecke?unique=727c246)
|
2.707,25 € | ||

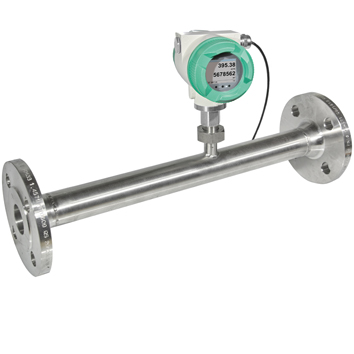

![[0695 2573] CS INSTRUMENTS VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 32 Messstrecke](/web/image/product.template/194801/image_128/%5B0695%202573%5D%20CS%20INSTRUMENTS%20VA%20570%20Durchfluss--%20Verbrauchssensor%2C%20mit%20integrierter%20DN%2032%20Messstrecke?unique=3bd3de1)
|
2.903,60 € | ||
![[0695 2574] CS INSTRUMENTS VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 40 Messstrecke](/web/image/product.template/194802/image_128/%5B0695%202574%5D%20CS%20INSTRUMENTS%20VA%20570%20Durchfluss--%20Verbrauchssensor%2C%20mit%20integrierter%20DN%2040%20Messstrecke?unique=9544da2)
|
2.986,90 € | ||

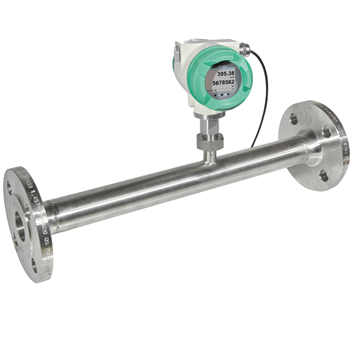

![[0695 2575] CS INSTRUMENTS VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 50 Messstrecke](/web/image/product.template/194803/image_128/%5B0695%202575%5D%20CS%20INSTRUMENTS%20VA%20570%20Durchfluss--%20Verbrauchssensor%2C%20mit%20integrierter%20DN%2050%20Messstrecke?unique=2ebda53)
|
3.184,44 € | ||

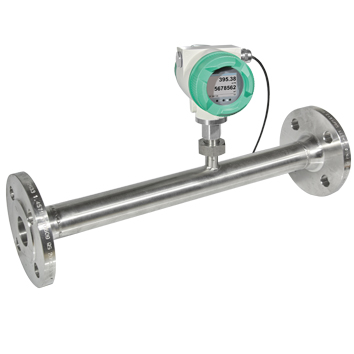

![[0695 2576] CS INSTRUMENTS VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 65 Messstrecke](/web/image/product.template/194804/image_128/%5B0695%202576%5D%20CS%20INSTRUMENTS%20VA%20570%20Durchfluss--%20Verbrauchssensor%2C%20mit%20integrierter%20DN%2065%20Messstrecke?unique=fc44796)
|
3.454,57 € | ||

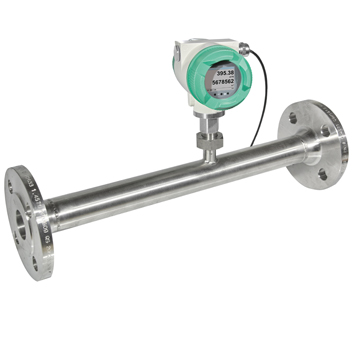

![[0695 2577] CS INSTRUMENTS VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 80 Messstrecke](/web/image/product.template/194805/image_128/%5B0695%202577%5D%20CS%20INSTRUMENTS%20VA%20570%20Durchfluss--%20Verbrauchssensor%2C%20mit%20integrierter%20DN%2080%20Messstrecke?unique=48c1976)
|
3.659,25 € | ||

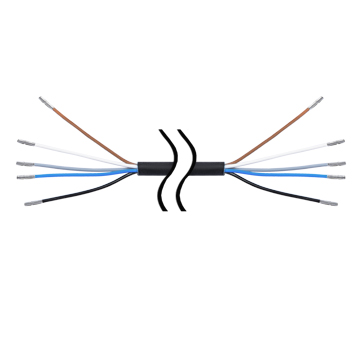

![[0553 0108] CS INSTRUMENTS Anschlussleitung für Sonden 5 m mit offenen Enden](/web/image/product.template/111339/image_128/%5B0553%200108%5D%20CS%20INSTRUMENTS%20Anschlussleitung%20f%C3%BCr%20Sonden%205%20m%20mit%20offenen%20Enden?unique=644fd6a)

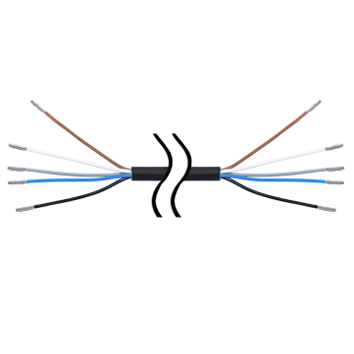

![[0553 0109] CS INSTRUMENTS Anschlussleitung für Sonden 10 m mit offenen Enden](/web/image/product.template/111365/image_128/%5B0553%200109%5D%20CS%20INSTRUMENTS%20Anschlussleitung%20f%C3%BCr%20Sonden%2010%20m%20mit%20offenen%20Enden?unique=22e1263)
