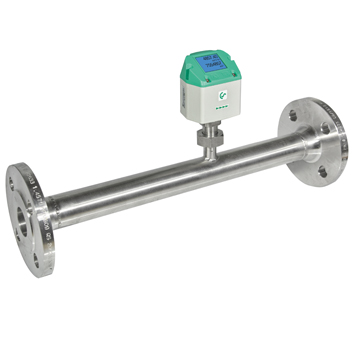

CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter DN 50 Messtrecke mit Vorschweißflansch
Als führender Hersteller von Messtechnik für Druckluft steht CS INSTRUMENTS für höchste Qualität und Innovation. "Made in Germany" ist unsere Praxis – Entwicklung, Produktion und Kalibrierung finden ausschließlich in Deutschland statt
Inline-Durchflussmesser – Vorschweißflansch DN 50, 1.4301
Der CS Instruments VA 520 ist ein thermischer Inline-Durchflussmesser mit integrierter Messstrecke aus Edelstahl 1.4301. Diese Variante mit Vorschweißflansch DN 50 wird direkt in die Rohrleitung eingebaut – kein Einstecksensor, keine zusätzliche Messkammer. Der VA 520 ist DVGW-geprüft und damit auch für Abrechnungszwecke zugelassen. Display, Gesamtzähler, 4-20 mA, Impuls und RS 485 (Modbus-RTU) sind serienmäßig an Bord. Alle Gasarten: Druckluft, N₂, O₂, CO₂, Argon u. v. m.
Einsatzbereiche
Der VA 520 eignet sich besonders für die normkonforme Verbrauchserfassung an Kompressorstationen, in der Energiebilanzierung und im Druckluft-Monitoring nach ISO 50001. In Verbindung mit einem Bildschirmschreiber werden die Messdaten zentral erfasst und ausgewertet. Zubehör wie Anschlussleitungen finden Sie ebenfalls bei FILCOM.
| Bürde | < 500 Ω |
| Einsatztemperatur (°C) | -30…80 °C, -20...80 °C mit Drucksensor |
| Messgrößen | m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen |
| Einheiten über Tastatur am Display einstellbar | m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lb/h |
| Sensor | Thermischer Massenstromsensor |
| Messmedium | Luft, Gase |
| Gasarten über CS Service Software oder CS Datenlogger einstellbar | Luft, Stickstoff, Argon, CO2, Sauerstoff |
| Genauigkeit (v. M. = vom Messwert) (v. E. = vom Endwert) | ± 1,5 % v. M. ± 0,3 % v. E. auf Wunsch: ± 1 % v. M. ± 0,3 % v. E. |
| Betriebsdruck (bar) | -1 bis 16 bar optional bis PN 40 |
| Digitalausgang | RS 485 Schnittstelle (Modbus-RTU), optional: Ethernet-Interface PoE, M-Bus |
| Analogausgang | 4…20 mA für m³/h bzw. l/min |
| Impulsausgang | 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert. Impulswertigkeit am Display einstellbar. Alternativ ist der Impulsausgang als Alarmrelais nutzbar |
| Versorgung | 18…36 VDC, 5 W |
| Gehäuse | Polycarbonat (IP 65) |
| Einbaulage | beliebig |
| Messstrecke | Edelstahl, 1.4404 oder 1.4301 |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[0695 2521] CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter DN 15 Messtrecke mit Vorschweißflansch](/web/image/product.template/194790/image_128/%5B0695%202521%5D%20CS%20INSTRUMENTS%20VA520%20Verbrauchsz%C3%A4hler%20mit%20integrierter%20DN%2015%20Messtrecke%20mit%20Vorschwei%C3%9Fflansch?unique=dfd46ee)
|
1.348,27 € | ||
![[0695 2522] CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter DN 20 Messtrecke mit Vorschweißflansch](/web/image/product.template/194791/image_128/%5B0695%202522%5D%20CS%20INSTRUMENTS%20VA520%20Verbrauchsz%C3%A4hler%20mit%20integrierter%20DN%2020%20Messtrecke%20mit%20Vorschwei%C3%9Fflansch?unique=bd22c91)
|
1.449,42 € | ||

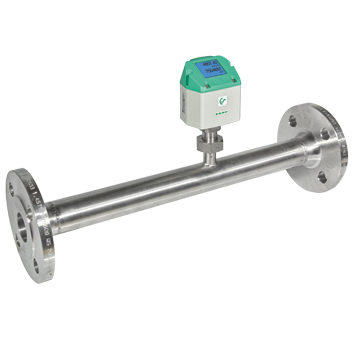

![[0695 2523] CS INSTRUMENTS VA520 Verbrauchszähler mit integrierter DN 25 Messtrecke mit Vorschweißflansch](/web/image/product.template/194792/image_128/%5B0695%202523%5D%20CS%20INSTRUMENTS%20VA520%20Verbrauchsz%C3%A4hler%20mit%20integrierter%20DN%2025%20Messtrecke%20mit%20Vorschwei%C3%9Fflansch?unique=bfad5fa)
|
