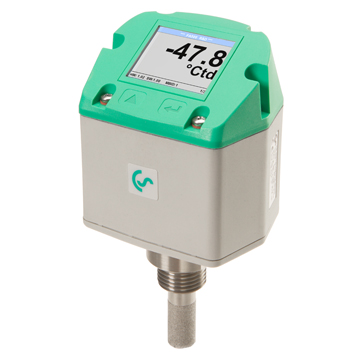

CS INSTRUMENTS FA 500 Taupunktsensor für Kältetrockner -20...50° Ctd
Als führender Hersteller von Messtechnik für Druckluft steht CS INSTRUMENTS für höchste Qualität und Innovation. "Made in Germany" ist unsere Praxis – Entwicklung, Produktion und Kalibrierung finden ausschließlich in Deutschland statt
Taupunktsensor für Kältetrockner – -20...+50 °Ctd
Der CS Instruments FA 500 ist ein hochpräziser Taupunktsensor für die dauerhafte Überwachung von Kältetrocknern in Druckluftanlagen. Mit einem Messbereich von -20...+50 °Ctd erfasst er den Drucktaupunkt zuverlässig und warnt per Alarmrelais, sobald der Grenzwert überschritten wird. Ausstattung: Display mit Bargraph, 1x Alarmrelais, 4-20 mA Analogausgang. Druckfest bis -1…50, Sonderversion bis 500, Stromversorgung 24 VDC (10…36 VDC). Entwickelt und gefertigt im Schwarzwald – 100 % Made in Germany.
Einsatzbereiche
Der FA 500 eignet sich für die Überwachung von Kältetrocknern in Produktionsbetrieben, der Lebensmittel- und Pharmaindustrie sowie überall dort, wo die Druckluftqualität nach ISO 8573-1 eingehalten werden muss. In Kombination mit einem Bildschirmschreiber wie dem DS 400 oder DS 500 entsteht ein lückenloses Überwachungssystem für Ihre Druckluftanlage. Passende Zubehör wie Anschlussleitungen und Messkammern finden Sie ebenfalls bei FILCOM.
| Messbereich | -80…20 °Ctd, -60…30 °Ctd, -20…50 °Ctd, bzw. 0…100% rF |
| Genauigkeit | ± 1 °C bei +50…-20 °Ctd / ± 2 °C bei -20…-50 °Ctd / ± 3 °C bei -50…-80 °Ctd |
| Druckbereich (bar) | -1…50, Sonderversion bis 500 |
| Stromversorgung | 24 VDC (10…36 VDC) |
| Schutzart | IP 65 |
| EMV | DIN EN 61326-1 |
| Einschraubgewinde | G 1/2″ |
| Einsatztemperatur (°C) | -20…50 |
| Anschluss | 2 x M12, 5-polig für Analogausgang, Modbus-RTU und Alarmausgang, M-Bus (optional) Ethernet (PoE) (optional) |
| PC-Anschluss | Modbus-RTU Schnittstelle (RS 485) |
| Bürde für Analogausgang | < 500 Ω |
| Ausgang: (3-Draht) | 4…20 mA = -80…20 °Ctd / 4…20 mA = -60…30 °Ctd / 4…20 mA = -20…50 °Ctd |
| Alarmrelais | NC, max.60 VDC, 0,5 A |
| Abmessung Gehäuse (BxHxT) | 76,5 x 85 x 75 |
Varianten / Alternativen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[0699 0503] CS INSTRUMENTS FA 500 Taupunktsensor für Adsorptionstrockner -60...30° Ctd](/web/image/product.template/194813/image_128/%5B0699%200503%5D%20CS%20INSTRUMENTS%20FA%20500%20Taupunktsensor%20f%C3%BCr%20Adsorptionstrockner%20-60--.30%C2%B0%20Ctd?unique=9de07a6)
|
1.792,14 € | ||

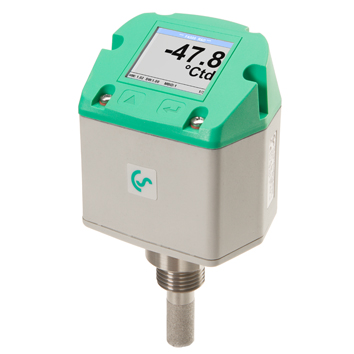

![[0699 0502] CS INSTRUMENTS FA 500 Taupunktsensor für Adsorptionstrockner -80...20° Ctd](/web/image/product.template/194812/image_128/%5B0699%200502%5D%20CS%20INSTRUMENTS%20FA%20500%20Taupunktsensor%20f%C3%BCr%20Adsorptionstrockner%20-80--.20%C2%B0%20Ctd?unique=26542fa)
|
1.908,76 € | ||
Zubehör und passende Erweiterungen
| Produkt | Einzelpreis | ||
|---|---|---|---|
![[0553 0104] CS INSTRUMENTS Anschlussleitung für VA/FA Serie, 5 m](/web/image/product.template/111379/image_128/%5B0553%200104%5D%20CS%20INSTRUMENTS%20Anschlussleitung%20f%C3%BCr%20VA-FA%20Serie%2C%205%20m?unique=9c5e356)
|
69,02 € | ||
![[0553 0105] CS INSTRUMENTS Anschlussleitung für VA/FA Serie, 10 m mit M12 Stecker](/web/image/product.template/111380/image_128/%5B0553%200105%5D%20CS%20INSTRUMENTS%20Anschlussleitung%20f%C3%BCr%20VA-FA%20Serie%2C%2010%20m%20mit%20M12%20Stecker?unique=86d16c6)
|
86,87 € | ||
![[0553 0106] CS INSTRUMENTS Leitung für Alarm-/Impulsausgang für Taupunktsensoren/Verbrauchssensoren, mit M12 Stecker, 5 m](/web/image/product.template/111269/image_128/%5B0553%200106%5D%20CS%20INSTRUMENTS%20Leitung%20f%C3%BCr%20Alarm--Impulsausgang%20f%C3%BCr%20Taupunktsensoren-Verbrauchssensoren%2C%20mit%20M12%20Stecker%2C%205%20m?unique=ef7c436)
|
69,02 € | ||
![[0553 0107] CS INSTRUMENTS Leitung für Alarm-/Impulsausgang für Taupunktsensoren/Verbrauchssensoren, mit M12 Stecker, 10 m](/web/image/product.template/194892/image_128/%5B0553%200107%5D%20CS%20INSTRUMENTS%20Leitung%20f%C3%BCr%20Alarm--Impulsausgang%20f%C3%BCr%20Taupunktsensoren-Verbrauchssensoren%2C%20mit%20M12%20Stecker%2C%2010%20m?unique=73527fe)
|
86,87 € | ||
![[0553 0120] CS INSTRUMENTS Anschlussleitung für VA/FA Serie, 20 m mit M12 Stecker](/web/image/product.template/194896/image_128/%5B0553%200120%5D%20CS%20INSTRUMENTS%20Anschlussleitung%20f%C3%BCr%20VA-FA%20Serie%2C%2020%20m%20mit%20M12%20Stecker?unique=8c6f08f)
|
145,18 € | ||
![[0553 0129] CS INSTRUMENTS Anschlussleitung für VA/FA Serie, 5 m GESCHIRMT](/web/image/product.template/194725/image_128/%5B0553%200129%5D%20CS%20INSTRUMENTS%20Anschlussleitung%20f%C3%BCr%20VA-FA%20Serie%2C%205%20m%20GESCHIRMT?unique=07626e3)
|
88,06 € | ||
![[0553 0130] CS INSTRUMENTS Anschlussleitung für VA/FA Serie, 10 m GESCHIRMT](/web/image/product.template/194726/image_128/%5B0553%200130%5D%20CS%20INSTRUMENTS%20Anschlussleitung%20f%C3%BCr%20VA-FA%20Serie%2C%2010%20m%20GESCHIRMT?unique=0da95c0)
|
133,28 € | ||

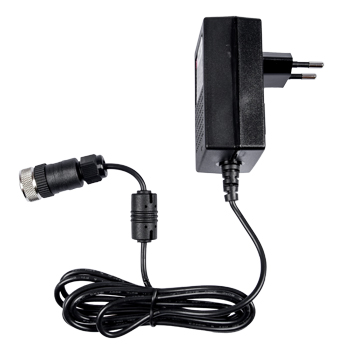

![[0554 0109] CS INSTRUMENTS Steckernetzteil 100-240 V AC/ 24 V für VA/FA 5xx](/web/image/product.template/111402/image_128/%5B0554%200109%5D%20CS%20INSTRUMENTS%20Steckernetzteil%20100-240%20V%20AC-%2024%20V%20f%C3%BCr%20VA-FA%205xx?unique=40108ab)
|
117,81 € | ||

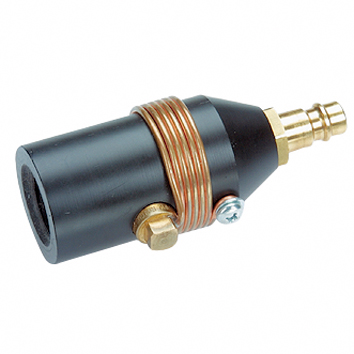

![[0699 3390] CS INSTRUMENTS Standard-Messkammer für Druckluft bis 16 bar](/web/image/product.template/111377/image_128/%5B0699%203390%5D%20CS%20INSTRUMENTS%20Standard-Messkammer%20f%C3%BCr%20Druckluft%20bis%2016%20bar?unique=ccfbdb0)
|
